Стас писал(а):
Не, там просто DRL написано
а в прямоугольнике? там фото двоится, но мне кажется, что там 7.5А, если так - то это part #90982-09008, либо любой автомобильный с этим же номиналом

Стас писал(а):
Пойду Амер свой старый вскро
так а что ж ты сразу не сказал, что у тебя еще и амер есть Smile
переставь с него релюшки и пред и проверь что получится

_________________

Prime mover

  •
24-02-2010
avatar Стас Стас Клубная карта
avatar
24 друга
24-02-2010
Ну амер я товарищу на работе отдал. Сейчас приедет гляну.
  •
24-02-2010
avatar Camel Camel Клубная карта
avatar
113 друзей
24-02-2010

_________________

***************
Лучше молчать и слыть дураком,
чем заговорить и сразу развеять все сомнения в этом......

  •
  • +1
24-02-2010
avatar DmitriyZ DmitriyZ Клубная карта
avatar
26 друзей
24-02-2010
Про еврика и коробку под реле я уже отписался - у меня на фотке Хорек был, просто не узнал сразу

По поводу преда угадал, получается, по тому расплывчатому фото... точно 7.5А

осталось только узнать чем закончились эксперименты Стаса с реле от амера

_________________

Prime mover

  •
25-02-2010
avatar Camel Camel Клубная карта
avatar
113 друзей
25-02-2010
По второй ссылке ( подробное описание принципа работы и схема DRL) ясно, что в ту же кроватку вставляется другое реле, на котором больше контактов.

_________________

***************
Лучше молчать и слыть дураком,
чем заговорить и сразу развеять все сомнения в этом......

  •
25-02-2010
avatar DmitriyZ DmitriyZ Клубная карта
avatar
26 друзей
25-02-2010
Camel писал(а):
По второй ссылке ( подробное описание принципа работы и схема DRL) ясно, что в ту же кроватку вставляется другое реле, на котором больше контактов
т.е. "американское реле" если я правильно понял описание в pdf

_________________

Prime mover

  •
25-02-2010
avatar Camel Camel Клубная карта
avatar
113 друзей
25-02-2010
Да, кажется именно так. У меня что-то большого желания нет экспериментировать, поэтому Стаса подождём.....

_________________

***************
Лучше молчать и слыть дураком,
чем заговорить и сразу развеять все сомнения в этом......

  •
8-03-2010
avatar GUGA GUGA
avatar
1 друг
8-03-2010
Стас, я вчера отключал у себя "полудальний" свет. Снял из-под площадки аккумулятора блочок, как написано в БЗ. Он мне теперь без нужды, если тебе пригодится-могу отдать.
  •
17-05-2010
avatar Camel Camel Клубная карта
avatar
113 друзей
17-05-2010
Стас! В свете последних событий прошу отписаться о результатах !!!

_________________

***************
Лучше молчать и слыть дураком,
чем заговорить и сразу развеять все сомнения в этом......

  •
18-05-2010
avatar Стас Стас Клубная карта
avatar
24 друга
18-05-2010
Что за события?
  •
18-05-2010
avatar Стас Стас Клубная карта
avatar
24 друга
18-05-2010
А, понял, про ближний свет всегда?
  •
18-05-2010
avatar Стас Стас Клубная карта
avatar
24 друга
18-05-2010
Путем перестановки релюшек и предохранителя вопрос не решился.
Свет гореть не стал.
  •
18-05-2010
avatar Camel Camel Клубная карта
avatar
113 друзей
18-05-2010
А сопротивление-то поставил под аккумулятор? Shocked

_________________

***************
Лучше молчать и слыть дураком,
чем заговорить и сразу развеять все сомнения в этом......

  •
18-05-2010
avatar Camel Camel Клубная карта
avatar
113 друзей
18-05-2010

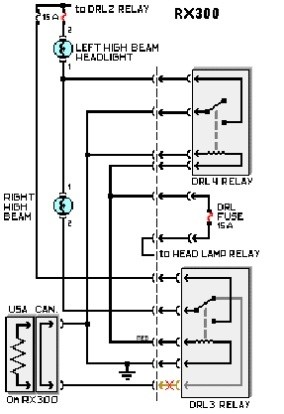

Вот схема соединений:

Полудальний свет.

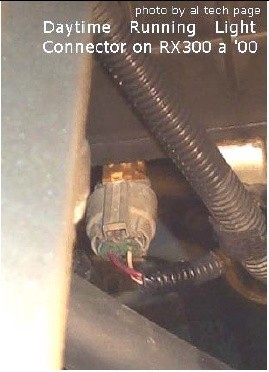

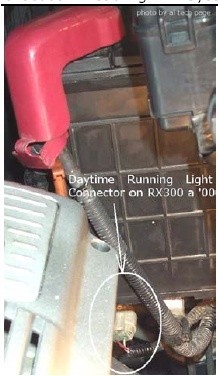

Ваша задача- установить сопротивление под площадку аккумулятора ( там штатное место). Разъём там должен быть такой:

Полудальний свет.
Полудальний свет.

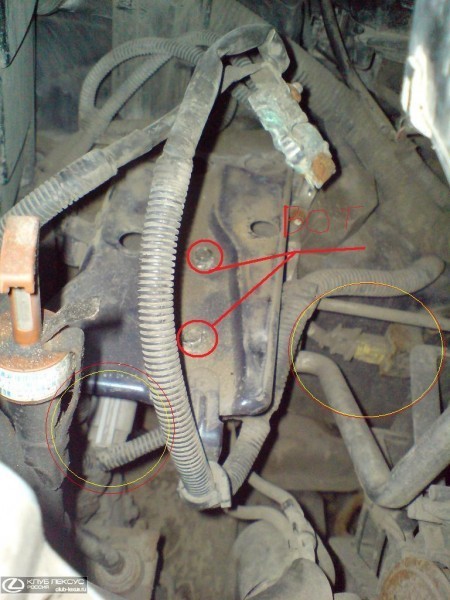

Вот штатные места для болтиков крепления ( показаны красным):

Полудальний свет.

Место для установки выбрано не случайно. Металлическая пластина площадки аккумулятора служит радиатором охлаждения для резистора!!

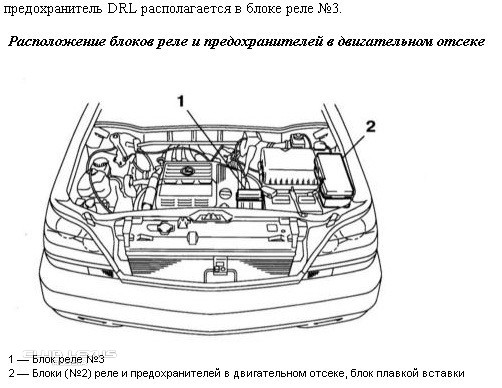

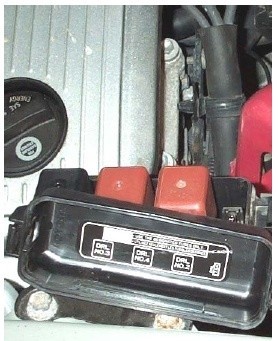

Затем нужно прикупить пару реле и установить их в штатные места в коробке:

Полудальний свет.

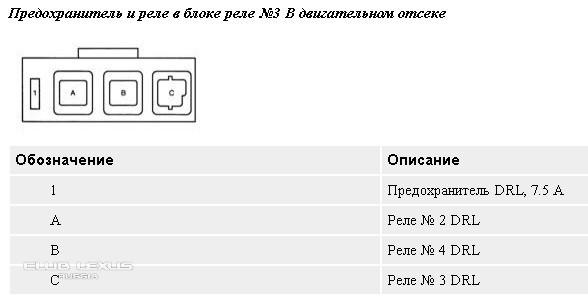

В коробке должны стоять следующие реле ( слева направо):

90987-04002 RELAY, DAY TIME RUNNING LIGHT
90987-02006 RELAY, DAY TIME RUNNING LIGHT
90987-02006 RELAY, DAY TIME RUNNING LIGHT

Резистор для установки: 82695-48010

Итого:
Резистор 1200 руб
Реле 2х550 руб
Всего: 2300 руб

Смысл происходящего:
При включении дневного света лампы посредством реле включаются последовательно, а так же соединяются через резистор к 12в. При последовательном соединении лампы горят в полнакала. Резистор нужен лишь для сглаживания бросков тока при включении ламп ( для продления срока службы нитей накала).

_________________

***************
Лучше молчать и слыть дураком,
чем заговорить и сразу развеять все сомнения в этом......

  •
18-05-2010
avatar Стас Стас Клубная карта
avatar
24 друга
18-05-2010
Camel писал(а):
А сопротивление-то поставил под аккумулятор? Shocked
Да нафг надо. Купил две галогенки по 300р и поставил вместо ксенона.
  •
