Перерыв весь интернет и увидев, что AUX все умельцы делают за бабосы, я решил своими силами сделать AUX в нашей магнитоле ибо я так думаю, что хорошая машина должна быть в "родне" и вид мне нравится и вообще не хотел ничего конструктивно менять и обойтись малыми вложениями.


Вооружившись скачанными с интернета схемами нашей магнитолы, паяльником, отверткой, шнуром который нам нужен (3.5 джэк) и немного подумав начал разбирать своего ЛЕКСА))))))

Я нашел два решения этой проблеммы на кнопке "TAPE", есть умельцы и на кнопку "UKW", но это за бабло.
Расскажу пока об одном))) да простят меня те люди, которые это делают за деньги.


Долгожданный AUX в нашей магнитоле)))

Долгожданный AUX в нашей магнитоле)))

Долгожданный AUX в нашей магнитоле)))

Долгожданный AUX в нашей магнитоле)))

Долгожданный AUX в нашей магнитоле)))
  •
  • +3
8-02-2011
avatar Pandir Pandir
avatar
2 друга
8-02-2011

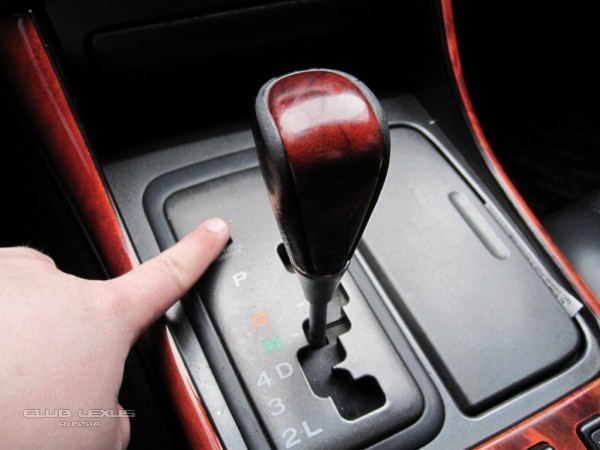

разбираем потихоньку)))


Долгожданный AUX в нашей магнитоле)))

Долгожданный AUX в нашей магнитоле)))

Долгожданный AUX в нашей магнитоле)))

Долгожданный AUX в нашей магнитоле)))
  •
8-02-2011
avatar Pandir Pandir
avatar
2 друга
8-02-2011
снимаем магнитолу и тащим ее домой)))) ну кто куда))))
  •
8-02-2011
avatar Pandir Pandir
avatar
2 друга
8-02-2011

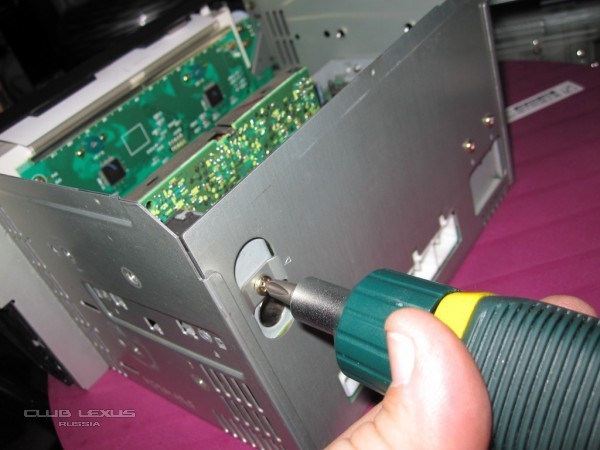

Начинаем разбирать саму магнитолу.
Нам надо добраться до касеты))))


Долгожданный AUX в нашей магнитоле)))

Долгожданный AUX в нашей магнитоле)))

Долгожданный AUX в нашей магнитоле)))

Долгожданный AUX в нашей магнитоле)))

Долгожданный AUX в нашей магнитоле)))
  •
8-02-2011
avatar Pandir Pandir
avatar
2 друга
8-02-2011

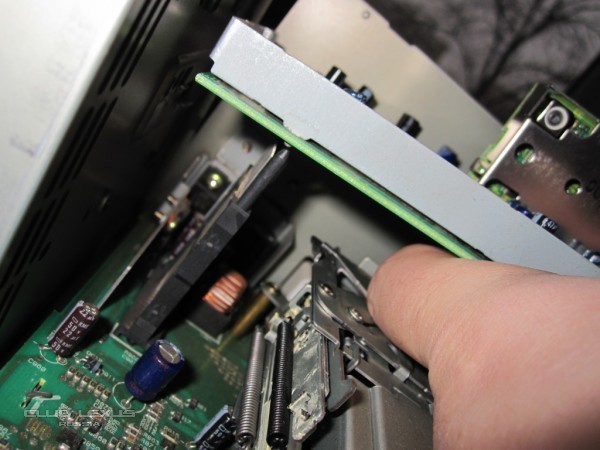

продолжаем))))


Долгожданный AUX в нашей магнитоле)))

Долгожданный AUX в нашей магнитоле)))

Долгожданный AUX в нашей магнитоле)))

Долгожданный AUX в нашей магнитоле)))
  •
8-02-2011
avatar Pandir Pandir
avatar
2 друга
8-02-2011
Немного перепаял, покрутил, повертел, собрал ее в обратном порядке, понял, что со своей магнитолой так можно наэкспериментировать, что ой ёй ёй))))....
И стал искать донора для экспериментов.
Выражаю большую благодарность нашему соклубнику "ХАЛК", он отдал мне свою старую магнитолу. Замучив всех на работе)))) и вообще всех)))) я продолжал эксперементировать)))....

Так, как в схемах я не особо силён, пришлось обратиться к мудрецам)))) на работе и в жизни, скажу чесно - попыток было штук 9, но я не сдавался и вот продолжение.....
  •
8-02-2011
avatar Pandir Pandir
avatar
2 друга
8-02-2011
скоро развязка, потерпите)))
Не забудьте, поднять четыре ножки на микросжеме (снизу)первую, пятую, и (сверху первую, пятую)


Долгожданный AUX в нашей магнитоле)))

закоротим все контакты на землю, что бы не было шумов (умельцы подсказали)

Долгожданный AUX в нашей магнитоле)))

Долгожданный AUX в нашей магнитоле)))

припаиваем проводки массы к массе (внизу), а каналы к резисторам сверху и снизу которые отмечены, причем в зеркальном отображении.
  •
8-02-2011
avatar Pandir Pandir
avatar
2 друга
8-02-2011
и ВОТ !!!

Долгожданный AUX в нашей магнитоле)))

пришлось сделать отверстие для самого штекера
  •
8-02-2011
avatar Pandir Pandir
avatar
2 друга
8-02-2011
Ставим обратно в ЛЕКС магнитолу, аккуратненько собираем все, единственное, что понадобится вам касета(как не страшно это звучит), вставляем касету, шнур в айфон (в наушники) и вперед наслаждаемся нормальным звуком и рабочим штатным сд-ченджером и радио естественно. Спасибо за ожидание!! готов помочь если кому надо, если сами не готовы могу сделать за небольшое вознаграждение)))
  •
8-02-2011
avatar Pandir Pandir
avatar
2 друга
8-02-2011
кстати можно припаивать любой AUX разъем, (папа, мама)
  •
