а на какой монитор выводится изображение? Т.К. синий штатный не получится, то необходимо его менять, или второй ставить, специально для камеры? и если второй, то куда его деть? в козырек?

_________________

случайности не случайны

  •
3-09-2011
avatar DmitriyZ DmitriyZ Клубная карта
avatar
26 друзей
3-09-2011
bomiser писал(а):
а на какой монитор выводится изображение? Т.К. синий штатный не получится, то необходимо его менять, или второй ставить, специально для камеры? и если второй, то куда его деть? в козырек?
тут уже каждый решает сам
вариантов масса

я выбрал 8-ми дюймовый тач на место 5-ти дюймового синяка

_________________

Prime mover

  •
4-09-2011
avatar StevenMari StevenMari
avatar
4-09-2011
DmitriyZ писал(а):
bomiser писал(а):
а на какой монитор выводится изображение? Т.К. синий штатный не получится, то необходимо его менять, или второй ставить, специально для камеры? и если второй, то куда его деть? в козырек?
тут уже каждый решает сам

вариантов масса



я выбрал 8-ми дюймовый тач на место 5-ти дюймового синяка
и как реализовал? если можно пожалуйста по-подробнее)
  •
5-09-2011
avatar DmitriyZ DmitriyZ Клубная карта
avatar
26 друзей
5-09-2011
StevenMari писал(а):
и как реализовал? если можно пожалуйста по-подробнее)
велосипед не изобретал, почитал форум pccar.ru и реализовал на базе компа все, что хотел (мультимедиа, регистратор, парковку+камеру, навигацию)

_________________

Prime mover

  •
  • +1
14-09-2011
avatar Redak Redak
avatar
14-09-2011
камера заднего вида ( подключение, установка)

Купил себе такую камеру. Установил как и положено вместо одного фанаря подсветки номера. Камера очень хорошая, обзор удачный.
Но есть вопрос к знающим людям.
Все работает, но магнитола требует активирования видеовхода, т.е. подачи 12 вольт.
Не хочется тянуть через весь салон провод к торпеде от огней заднего хода.
Может быть кто подскажет где найти питание от задней передачи?

_________________


  •
20-09-2011
avatar Gunner Gunner
avatar
1 друг
20-09-2011
Сигнал можно снять с вывода № 8 разъема Е7 блока управления АКПП ЕСМ. Провод красный с черным. На него приходит 12 В с электрического переключателя селектора АКПП при включении режима R.
  •
9-10-2011
avatar g3n0m g3n0m
avatar
9-10-2011
DmitriyZ писал(а):
почитал форум pccar.ru и реализовал на базе компа все, что хотел (мультимедиа, регистратор, парковку+камеру, навигацию)
Интересный проект. А можно где-то найти подобие базовой инфы именно по Ретрохорю или Ретрорексу? Не попадалось? Что бы было от чего отталкиваться...

_________________

Toyota Harrier, 1999 г/в, 5S-FE 2.2 (140), Four (4WD)

  •
10-10-2011
avatar Camel Camel Клубная карта
avatar
113 друзей
10-10-2011
g3n0m писал(а):
А можно где-то найти подобие базовой инфы именно по Ретрохорю
Выше в посте указан же сайт. Ходи туда. Я всё делал, как там написано...

_________________

***************
Лучше молчать и слыть дураком,
чем заговорить и сразу развеять все сомнения в этом......

  •
7-09-2012
avatar eddie eddie
avatar
7-09-2012
Вобщем бюджетный вариант камеры заднего вида на ретрорексик.
Понадобится:
1. Модуль для подключения без проводов по салону , например:
www.ebay.com/it...tem3cc5c617fb#ht_2370wt_1348
2.Собственно камера :
www.ebay.com/it...Kits&hash=item35bc315adf
3.Ну и мониторчик:
www.ebay.com/it...tem2c66bfe013#ht_5503wt_1348
Снимаем обшивку задней двери. Откручиваем 3 гайки накладки и личинку замка. Снимаем накладку и вместо штатного плафона подсветки номера вставляем камеру. Питание брал от лампы заднего хода. В салоне питание временно взял от прикуривателя но позже переделаю поаккуратней.

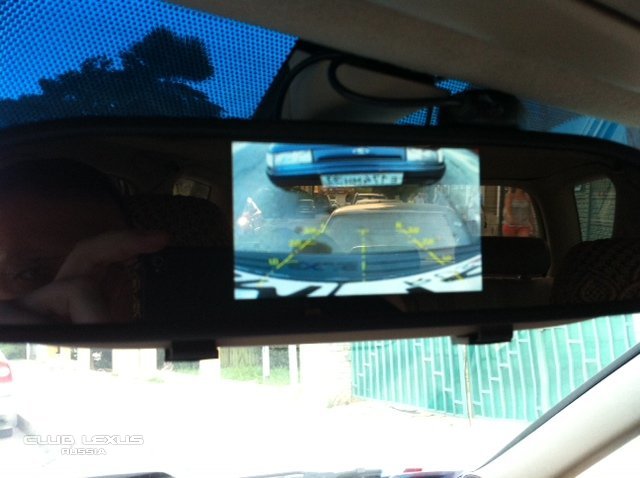

Выглядит результат вот так:
камера заднего вида ( подключение, установка)
Плюсы: низкая стоимость, быстрота и простота установки , стабильная цветная картинка, дистанционные полоски.
Минусы: на зеркале в ясную погоду в картинку надо всматриваться из за отблеска.
  •
  • +1
10-09-2012
avatar Павел из Орла Павел из Орла
avatar
8 друзей
10-09-2012
Камеру тоже установил на днях, теперь по городу бегаю с "Lёхой" в поисках навигатора с AV-in входом, чтоб лишние девайсы не возить с собой. Нет порядочных техник, входы у них не показывают ничего Evil or Very Mad , придётся завтра брать маленький монитор и будет он работать с одной целью.
Теперь про саму камеру. Прикрутил я её к плафону подсветки номерного знака (лучше его продырявить, да и стоит почти в центре машины). Камера имеет 4 линии разметки в даль и две боковые габаритные. Стоимость 700 рублей (на китайском рынке в Уссурийске). Картинка чёткая даже ночью, до 5 метров видно хорошо от фонарей задней скорости.
Установка нудная, но того стоит. Как подключу нормальный монитор, а не потолочный телек, так сделаю фотки и покажу.
  •
16-09-2012
avatar eddie eddie
avatar
16-09-2012
Ну и как ? Есть результат? У меня выяснился еще один минус . Из за того что приемник беспроводного модуля подключен постоянно то от длительной езды он нагревается и работает через раз. Думаю надо его включать на разьем коробки.
  •
16-09-2012
avatar waka41 waka41
avatar
16 друзей
16-09-2012
Павел из Орла писал(а):
Камеру тоже установил на днях, теперь по городу бегаю с "Lёхой" в поисках навигатора с AV-in входом, чтоб лишние девайсы не возить с собой. Нет порядочных техник, входы у них не показывают ничего Evil or Very Mad , придётся завтра брать маленький монитор и будет он работать с одной целью.
Теперь про саму камеру. Прикрутил я её к плафону подсветки номерного знака (лучше его продырявить, да и стоит почти в центре машины). Камера имеет 4 линии разметки в даль и две боковые габаритные. Стоимость 700 рублей (на китайском рынке в Уссурийске). Картинка чёткая даже ночью, до 5 метров видно хорошо от фонарей задней скорости.
Установка нудная, но того стоит. Как подключу нормальный монитор, а не потолочный телек, так сделаю фотки и покажу.
Пожалуйста сделайте!Купил камеру, но еще не ставил-думаю к чему подключить её!искал навигатор с AV входом,но что то все сомнительные.

_________________

Жизнь - подарок!

  •
16-09-2012
avatar waka41 waka41
avatar
16 друзей
16-09-2012
eddie писал(а):
Вобщем бюджетный вариант камеры заднего вида на ретрорексик.
Понадобится:
1. Модуль для подключения без проводов по салону , например:
link
2.Собственно камера :
link
3.Ну и мониторчик:
link
Снимаем обшивку задней двери. Откручиваем 3 гайки накладки и личинку замка. Снимаем накладку и вместо штатного плафона подсветки номера вставляем камеру. Питание брал от лампы заднего хода. В салоне питание временно взял от прикуривателя но позже переделаю поаккуратней.
Выглядит результат вот так:
камера заднего вида ( подключение, установка)
Плюсы: низкая стоимость, быстрота и простота установки , стабильная цветная картинка, дистанционные полоски.
Минусы: на зеркале в ясную погоду в картинку надо всматриваться из за отблеска.
Неплохое решение, но с ебеем не дружу.Только там есть такие мониторы?В какую стоимость это вышло с доставкой?

_________________

Жизнь - подарок!

  •
16-09-2012
avatar eddie eddie
avatar
16-09-2012
+15% к ценам продавца посреднику (включая переупаковку и консолидацию на своем складе) и +20$ за все для отправки в россию.
  •
17-09-2012
avatar RizONE RizONE
avatar
17-09-2012
[quote="eddie"]собственно камера[/quote]

Камера 170, как показано у него на рисунке, в вертикальной плоскости, а в горизонтальной сколько?
Если установить по центру края машины четко просматрываются?
  •
