Всем доброго!
Есть дикое желание реализации в наших Лёхах фронтальной камеры.
В своё время проделывал такое с Патфайндером, установка и пользование были более чем успешны.
При подключении использовал "Блок автоматического выбора камеры Pleervox PLV-SW-02", но есть и более простое решение с применением "Реле времени Регтайм (задержка 0-60 сек)".
Подскажите, как подключить? И если кто-то уже такое делал, то поделитесь опытом.
  •
25-03-2018
avatar flashLAV flashLAV Клубная карта
avatar
70 друзей
25-03-2018
Если Вы скажете, в чем конкретно Ваша проблема, с подключением, то наверняка помогут

_________________

Всем спасибо
Y-DNA:M423+ P41.2- L161-
mtDNA: H11

  •
25-03-2018
avatar alexice007 alexice007
avatar
25-03-2018

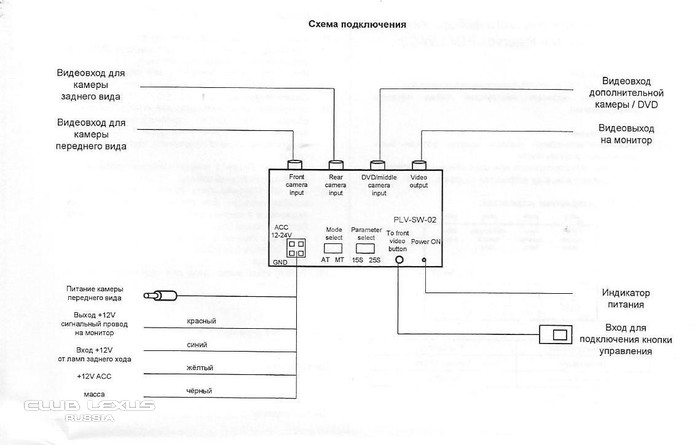

Есть блок Pleervox PLV-SW-02 (его схема
Фронтальная камера
). Каким образом подключить данное устройство к пинам магнитолы?
  •
25-03-2018
avatar alexice007 alexice007
avatar
25-03-2018
И есть понятная схема распиновки магнитолы (с навигацией) с цветами проводом и штекерами?
  •
26-03-2018
avatar flashLAV flashLAV Клубная карта
avatar
70 друзей
26-03-2018
alexice007 писал(а):
И есть понятная схема распиновки магнитолы (с навигацией) с цветами проводом и штекерами?
Есть, но нужно указать марку автомобиля, рынок сбыта (США, Европа), модельный год выпуска, чтобы получить правильную схему.
У Вас в профиле LX470; вопросы Вы задаете в разделе GX470; ответ на "дикое желание реализации" можно получить по первому запросу в Google...много переменных в Вашем уравнении еще Smile
link

_________________

Всем спасибо
Y-DNA:M423+ P41.2- L161-
mtDNA: H11

  •
26-03-2018
avatar alexice007 alexice007
avatar
26-03-2018
flashLAV,
Спасибо за внимательность, данные в профиле исправил.
У меня Лёха из пендосии.
Собственно, для подключения фронтальной камеры, хочу узнать точную распиновку фишек магнитолы.
  •
26-03-2018
avatar flashLAV flashLAV Клубная карта
avatar
70 друзей
26-03-2018
Ура, модель авто есть.
Осталось предоставить совсем немного информации Smile

_________________

Всем спасибо
Y-DNA:M423+ P41.2- L161-
mtDNA: H11

  •
26-03-2018
avatar alexice007 alexice007
avatar
26-03-2018
flashLAV, вы бы подсказали что-то по существу...
  •
26-03-2018
avatar flashLAV flashLAV Клубная карта
avatar
70 друзей
26-03-2018
alexice007 писал(а):
flashLAV, вы бы подсказали что-то по существу...
А есть ли смысл?
Вы же не читаете, что я написал выше.

Хорошо, еще раз:
- чтобы предоставить эл.схемы, нужен модельный год выпуска автомобиля;
- возможно, эти схемы уже есть на форуме, но поиском Вы не пользуетесь, тем самым нарушаете Правила форума;
- судя по схеме, устройство выдает композитное видео, внутренняя схема Toyota использует RGB
- для подключения этого устройства нужно или:
- преобразователь композитное видео->RGB и врезаться в провода (использовали Вега-Абсолют модель TVR-07, назовем это устаревшей технологией);
или
- преобразователь композитное видео->RGB + видеоинтерфейсы (открывашки) RGB - входов на мультидисплее, тогда никуда врезаться не нужно: от простого к сложному
i) Интерфейсный адаптер Lexus-AV
i) Видеоинтерфейс для Lexus CND-LX216-AV2
i) LTS-07
...
i) и до бесконечности....

_________________

Всем спасибо
Y-DNA:M423+ P41.2- L161-
mtDNA: H11

  •
29-03-2018
avatar alexice007 alexice007
avatar
29-03-2018
Фронтальная камера
Для осуществления вышеуказанного процесса нужна следующая информация.
1. На какой фишке и какого цвета провод приходит в виде видео сигнала с задней камеры на монитор.
2. На какой фишке и какого цвета провод выходит плюс, при включении селектора АКП "D".

Автомобиль Lexus GX 470, американец, 2005 г.в., Модель UZJ120L-GKAZKA, VIN: JTJBT20X750074755
  •
30-03-2018
avatar flashLAV flashLAV Клубная карта
avatar
70 друзей
30-03-2018
alexice007 писал(а):

1. На какой фишке и какого цвета провод приходит в виде видео сигнала с задней камеры на монитор.
На монитор подается RGB-сигнал, на Вашей схеме - композитный видеосигнал, соответственно, такой фишки нет.

Если в Вашем авто установлен штатный мультидисплей и штатная камера заднего вида, то ее композитный сигнал подается на ECU (компьютер) задней камеры, который управляет ею (камерой) и выполняет преобразование композитного сигнала в RGB-sync для отображения на мультидисплее.
link
Это же ECU коммутирует RGB-сигналы от навигации (если она есть) на мультидисплей и от мультидисплея на задний монитор (если он есть).

alexice007 писал(а):

2. На какой фишке и какого цвета провод выходит плюс, при включении селектора АКП "D".
Разъем S5 (90980-12183), ножка 9, зеленый
Фронтальная камера
Разъем E8 (90980-12146), ножка 21, зеленый
Фронтальная камера

_________________

Всем спасибо
Y-DNA:M423+ P41.2- L161-
mtDNA: H11

  •
  • +2
31-03-2018
avatar alexice007 alexice007
avatar
31-03-2018
flashLAV писал(а):
На монитор подается RGB-сигнал, на Вашей схеме - композитный видеосигнал, соответственно, такой фишки нет.
Если в Вашем авто установлен штатный мультидисплей и штатная камера заднего вида, то ее композитный сигнал подается на ECU (компьютер) задней камеры, который управляет ею (камерой) и выполняет преобразование композитного сигнала в RGB-sync для отображения на мультидисплее.
link
Это же ECU коммутирует RGB-сигналы от навигации (если она есть) на мультидисплей и от мультидисплея на задний монитор (если он есть).
Тогда, если всё так трудно, то можно поступить гораздо проще...
Устанавливаю фронтальную камеру, её провода тяну к заднему борту, и вразрез подсоединяю к фишке передачи видео сигнала от камеры заднего вида. Плюс соответственно для фронтальной камеры можно взять с разъема селектора "D". Для пущего удобства, в провод питания фронтальной камеры врезаем Реле задержки времени 0/60, которое способно оставлять включенным потребитель от 0 до 60 сек (15-20-ти секунд будет вполне достаточно).

Алгоритм работы будет примерно такой:
Вкл. режим селектора АКПП "D" - по штатной проводке задней камеры, на дисплей передается видео сигнал с фронтальной камеры.
Вкл. режим селектора АКПП "R" - видео от задней камеры передается в стандартном варианте.
  •
1-04-2018
avatar flashLAV flashLAV Клубная карта
avatar
70 друзей
1-04-2018
alexice007 писал(а):

Алгоритм работы будет примерно такой:
Вкл. режим селектора АКПП "D" - по штатной проводке задней камеры, на дисплей передается видео сигнал с фронтальной камеры.
- что у Вас сейчас, в режиме селектора АКПП "D", "отображается" на дисплее?
- почему, после переделки, то, что "отображается", должно замениться на изображение с фронтальной камеры?

_________________

Всем спасибо
Y-DNA:M423+ P41.2- L161-
mtDNA: H11

  •
1-04-2018
avatar alexice007 alexice007
avatar
1-04-2018
flashLAV писал(а):
- что у Вас сейчас, в режиме селектора АКПП "D", "отображается" на дисплее?
Сейчас, при вкл. режима селектора АКПП "D" - ничего не отображается

flashLAV писал(а):
- почему, после переделки, то, что "отображается", должно замениться на изображение с фронтальной камеры?
Потому, что питание фронтальной камеры я подключу к разъемам колодки "включения селектора АКПП "D" (соответственно видео сигнал будет передаваться через стандартный вход задней камеры), а временная задержка количества необходимых секунд, будет варьироваться от установленного в разрез питания камеры, реле времени.

Повторюсь, алгоритм примерно следующий:
Включаем режим селектора передачи АКПП "D" - питание от разъема селектора "D" подается на фронтальную камеру, видео от фронтальной камеры передаётся через видео выход (заранее подключенный) камеры заднего хода.
Включаем режим "R" - питание от фронтальной камеры отключается (соответственно она не используется) и видео от задней камеры передаётся в штатном режиме.
  •
2-04-2018
avatar flashLAV flashLAV Клубная карта
avatar
70 друзей
2-04-2018
Ок, попробую другую аналогию:
- есть телевизор с 2-мя видео входами;
- на первом видео входе нет ничего (с Ваших слов). Он активируется кнопкой D на пульте;
- на втором видео входе сигнал с видеокамеры. Он активируется кнопкой R на пульте;

Как нажав кнопку D получить сигнал, поданный на второй видео вход?
