Информацию предоставил Phobos
Оригинал сообщения и обсуждение [url=/forum/viewtopic.php?p=1401987]здесь[/url]
Искал на форуме подробное описание, как установить магнитолу 2DIN используя родную акустику. Облазил весь интернет и вразумительно никто не помог.
Кто то рекомендует полностью менять аккустику и ставить усилители... бюджет высокий...
Предлагаю простую и быструю схему установки нормальной 2DIN с минимальными затратами.
Примерную схему предлагали американцы ... (по моему мнению, они там что-то мудрили нето, запутали все просто)
www.clublexus.c...adio-install-diy-add-on.html
У меня стояла вот такая родная
Что нам понадобится:
1. Переходник ISO на тойота (стоит около 200руб)
2. Рамка с Аристы + новые кронштейны для ее крепления, так как у креплений штатной магнитолы отсутсвуют крепления для рамки
radio bracket 86212-30221
radio bracket 86211-30241
Panel Radio 55412-30480
3. Провод многожильный 10 метров для удлиннения проводов, изолента, резак, кресовая отвертка, коловка на 10.
4.Собственно магнитола. Я прикупил JVC AVX-720 плюс пульт с креплением на руле.
отдал 20тыщ за все
Приступаем к работе:
-нужно разрезать попалам провода на переходнике все кроме Красного, Синего и Оранжевого
и удлиннить разрезанные провода примерно на 70см!
-Синий (антенна), Оранжевый(освещение), Красный(+12 от замка) вынимаем из белого десятиконтактного штекера и зачищаем!

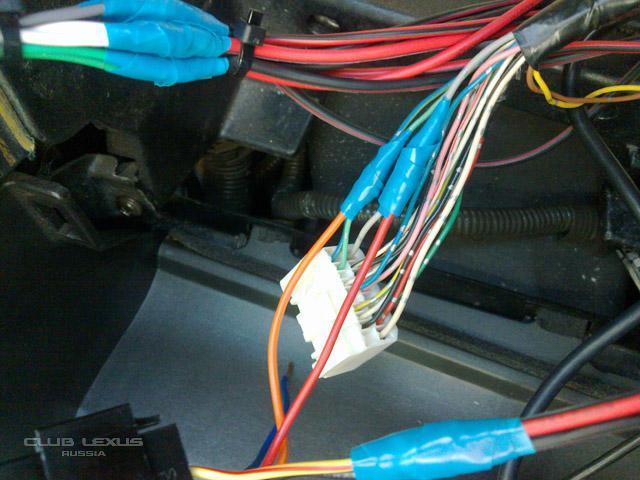

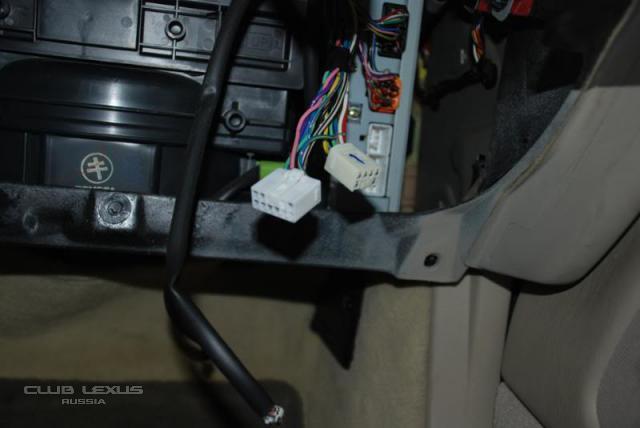

снимаем барадачек вынимаем из усилителя два нижних коннектора и подключаем к ним удлиненные провода
снимаем пепельницу потом вытаскиваем аккуратно из панели воздуховоды, снизу под пепельницой головкой на 10 выкручиваем 2 болта, под воздуховодами тоже самое!
Аккуратно вынимаем штатную магнитолу и блок климата, отсоединяем все провода.

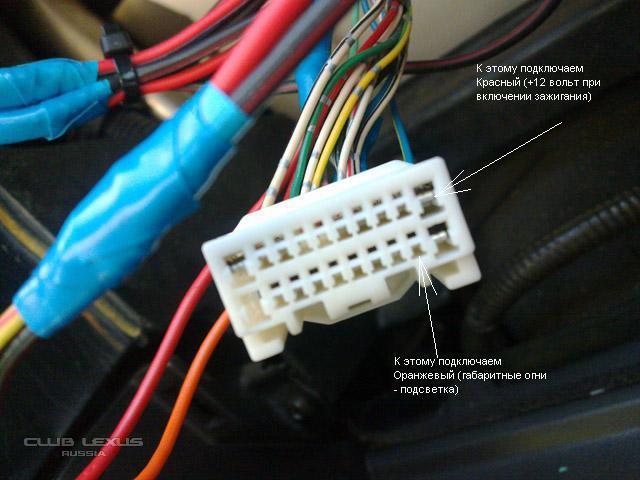

теперь нам нужно подключить оставшиеся 3 провода (красный, оранжевый и синий)
их подключаем к коннектору который выняли из штатной магнитолы.
Синий к Светло-зеленому, Красный к Серому.
Все, включаем! Работает!
Антенну(синий) я еще не подключил) (в ближайшее время подключу и напишу куда)
Провода к сабу находятся в шестипиновом коннекторе (зеленый с красной полосой и зеленый с черной полосой), которые выняли из усилителя, их пока тоже не придумал куда и как прицепить.
Сколько перелазил информации перекапал, понял, штатный усилитель использовать не удастся!
Америкосы предлагают САБ подключить к одному из задних динамиков, но это бред) Думаю небольшой усилок надо для него постаить или поменять сам Саб и поставить получше усилитель.
Аккустика штатная играет прилично!)
