После установки квадро-би-ксенона озаботился омывателями фар. Штука безусловно нужная и полезная, но для американского рынка омыватели фар на LX470 никогда не устанавливались. А жаль! Для европейского ранка они вроде как всегда ставились с завода. Изучив схему понял, что всё не так уж потеряно.
Установка омывателя фар на америкоса [отчет]

К счастью, как оказалось, уже была с завода проложена вся электро-проводка именно под омыватели. Осталось только где-то найти и укомплектовать: две форсунки, клапаны и шланги, насос, реле и кнопка в салон.

Форсунки заказал новые оригинальные уже покрашенные в цвет автомобиля. Установка очень простая.
85044-60090-D0 правая и левая. (Два последние символа обозначают цвет)
Установка омывателя фар на америкоса [отчет]

Перед разметкой отверстия в бампере для форсунок изготовил из картона шаблон.
Установка омывателя фар на америкоса [отчет]

Установка омывателя фар на америкоса [отчет]
Установка омывателя фар на америкоса [отчет]

финишная примерка. Кожух (обтекатель) пока снят
Установка омывателя фар на америкоса [отчет]

Установка омывателя фар на америкоса [отчет]

Каждая форсунка имеет два сопла, поэтому место установки омывателя находится между секциями фар
Установка омывателя фар на америкоса [отчет]




Насос и реле нашел на разборке от LC100.
Чтобы их установить нужно снять переднее левое колесо, снять передний локер и бачок.

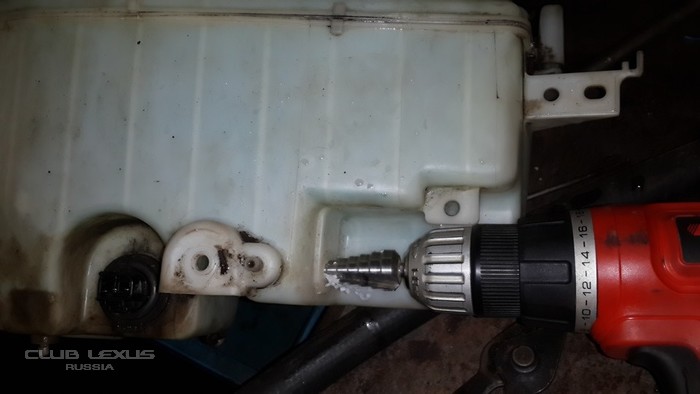

В нижней части бачка сверлится отверстие под насос. Это отверстие так им образом расположено, что если уровень омывайки ниже уровня этого отверстия, то омывайки на лобовое хватает на пару десятков раз.
Установка омывателя фар на америкоса [отчет]

насос крепится штатным хомутом к бачку
Установка омывателя фар на америкоса [отчет]

установка бачка на место и подключение насоса и реле в родные фишки на штатной проводке за место заглушки.
Установка омывателя фар на америкоса [отчет]

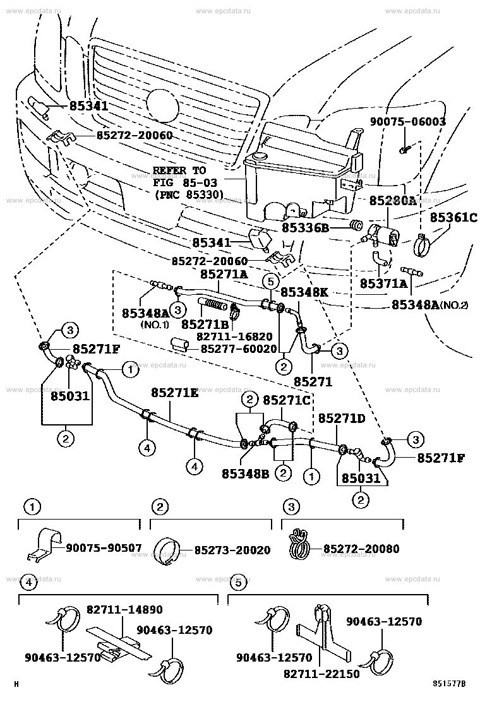

Шланги думаю не обязательно покупать оригинальные, нашел на авторынке подходящий по диаметру резиновый шланг, двух метров хватило с головой. Но обязательно перед каждой форсункой нужно поставить клапан 85299-33020
Установка омывателя фар на америкоса [отчет]

Следующим этапом, снимается пластиковый чехол рулевой колонки и меняется подрулевой переключатель с кнопкой омывателя от европейца, 84652-60860 его оригинальный номер
Установка омывателя фар на америкоса [отчет]
Установка омывателя фар на америкоса [отчет]
[/youtube]

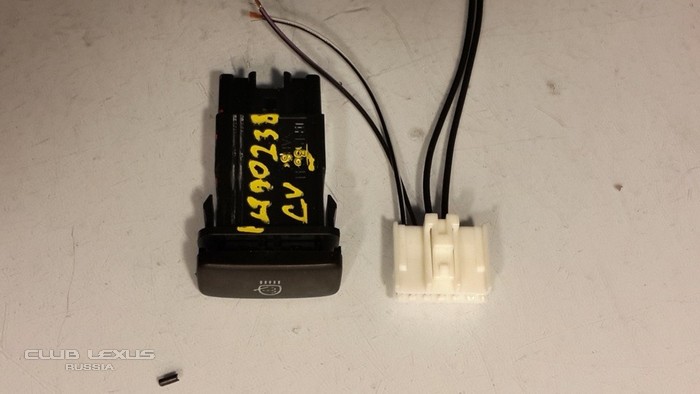

Пока заказал и ждал этот переключатель пришлось купить на разборке отдельную кнопку омывателя фар от Camry V30 и установить в свободное место слева от руля.
Установка омывателя фар на америкоса [отчет]

подключение кнопки в этот двухконтактный разъём под кожухом в рулевой колонке
Установка омывателя фар на америкоса [отчет]
Установка омывателя фар на америкоса [отчет]

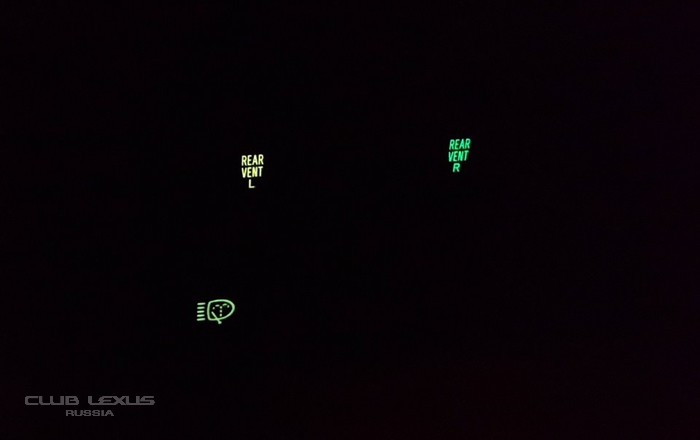

Позже поставил родной подрулевой переключатель, но отдельную кнопку демонтировать не стал. Очень удобно, перед тем как протереть фары разумно будет слегка их обмыть водой и когда находишься снаружи авто, то уже не надо далеко тянуться аж к кнопке на подрулевом переключателе которая справа от руля.




Всем светлых дорог!
  •
  • +6
20-05-2016
avatar Lega Lega
avatar
2 друга
20-05-2016
Отличный отчет!
Не подскажете номерок кнопки от камри? Себе воткнул обычную круглую кнопку (сверлил заглушку) - но ваша прямо как родная выглядит Smile

Дополню немного.
- На дорестайле проводки нет, по крайней мере, у меня не было (2001 год). Поэтому я штатный моторчик подключил с аккумулятора через обычное 4х-контактное реле, ну и провода на кнопку просунул в салон.
- Магистраль с форсунками и клапанами в сборе можно купить с разборки от ТЛК 100, выйдет около 2000 за все. Форсунки от LX - все крашенные в разные цвета, а вот черных нет ))) Кому-то может быть важно, у меня полностью черная машина - от ТЛК черные.
- Шланги надо докупать высокого давления, армированные.
- Моторчик можно взять новый ZZVF GRA02003 за 2000, работает отлично, на вид не отличается от заводского + к нему в комплекте сразу идет резиновая втулка в бак.
- И, наконец, результат однозначно стоит затраченных усилий Amd Thumbs up
  •
  • 0
20-05-2016
avatar f0X f0X
avatar
f0X f0X
11 друзей
20-05-2016
Lega писал(а):
Не подскажете номерок кнопки от камри?
84150-33040
кнопку эту думаю проще и дешевле купить на разборке.
Установка омывателя фар на америкоса [отчет]

Спасибо за дополнение!
  •
20-05-2016
avatar M@ks M@ks
avatar
22 друга
20-05-2016
С обратной стороны бампера есть разметка под вырезы для форсунок.

_________________

все - фигня, кроме подарков, но вот, если подарок - фигня...

  •
  • +2
20-05-2016
avatar f0X f0X
avatar
f0X f0X
11 друзей
20-05-2016
M@ks писал(а):
С обратной стороны бампера есть разметка под вырезы для форсунок.
Вот! сколько полезного всплывать начинает.
Да, заглянуть под бампер не догадался. Набрал знакомого на европейском лыксе, он измерил расстояние между форсунками и подсказал.
  •
23-05-2016
avatar Brainstorm Brainstorm
avatar
8 друзей
23-05-2016
Интересно, по чем обошёлся подрулевой переключатель с разборки. В своё время тоже хотел по штатному подключить омыватель, но не смог найти этот переключатель, а отдельной кнопкой не хотел.
Ещё вопрос, как крепится насос к бачку?

_________________

не согласен с результатами выборов 4 декабря, голосовал против партии жуликов и воров

  •
23-05-2016
avatar f0X f0X
avatar
f0X f0X
11 друзей
23-05-2016
Brainstorm писал(а):
Интересно, по чем обошёлся подрулевой переключатель с разборки. В своё время тоже хотел по штатному подключить омыватель, но не смог найти этот переключатель, а отдельной кнопкой не хотел.
Ещё вопрос, как крепится насос к бачку?
Подрулевой покупал новый! На разборке не удалось найти такой как нужно. А нужно было с кнопкой омывателя плюс регулировка датчика дождя. Попадались с кнопкой омывателя на разборке от Крузака, но без регулировки датчика дождя.
Насос крепится на штатный хомут, к бачку
  •
23-05-2016
avatar Brainstorm Brainstorm
avatar
8 друзей
23-05-2016
Хомут новый брал?
Не считал, во сколько тебе эта инсталляция обошлась? Тысяч 5 форсунки оригинальные, тысяч 10 как минимум подрулевой переключатель. Нехило набегает.. Правильно я понял, что новый подрулевой подключается пин-ту-пин без всяких доработок?
Александр, это ведь ты мне делал биксенон на LX 470? Свет отличный!

_________________

не согласен с результатами выборов 4 декабря, голосовал против партии жуликов и воров

  •
23-05-2016
avatar f0X f0X
avatar
f0X f0X
11 друзей
23-05-2016
Хомут с разборки вместе с насосом.
Закупал запчасти ещё в 2014 году, но и по тем ценам было не дёшево
Подрулевой подключил в штатные разъёмы как есть ничего не меняя. Все подошло и работает.
  •
23-05-2016
avatar Brainstorm Brainstorm
avatar
8 друзей
23-05-2016
И ещё вопрос. Если делать включение омывателя от кнопки, как это было сначала у тебя, то надо эту кнопку нажатой держать или нажал, отпустил и он пшыкнет как надо? Там какое-то реле специальное нужно, чтобы задержка была подачи питания на насос? Планирую сделать как у тебя, только подрулевой переключатель не менять и завести всё на кнопку от камри.
А фишку которая вставляется в кнопку от Камри тамже на разборке брал?

_________________

не согласен с результатами выборов 4 декабря, голосовал против партии жуликов и воров

  •
23-05-2016
avatar f0X f0X
avatar
f0X f0X
11 друзей
23-05-2016
Весь алгоритм работы заложен в электронике самой релюхи. Для кнопки (и подрулевого) достаточно просто замкнуть два контакта и весь цикл мойки будет отработан автоматически
  •
  • +1
23-05-2016
avatar M@ks M@ks
avatar
22 друга
23-05-2016
Это штатное реле имеет тенденцию умирать, умирать на всех моделях (в ветке РХ даже тема была отдельная), бабла стоит очень много. Все решалось заменой на обычную релюху с кондером (емкость подбирается по месту).

_________________

все - фигня, кроме подарков, но вот, если подарок - фигня...

  •
23-05-2016
avatar f0X f0X
avatar
f0X f0X
11 друзей
23-05-2016
Вот номер нашего реле 85942-33010
Кстати, на RX оно не применялось.
На разборках стоит понятных денег. Дефицитом не является.
Установка омывателя фар на америкоса [отчет]
  •
23-05-2016
avatar M@ks M@ks
avatar
22 друга
23-05-2016
Я и не говорил, что именно оно применяется на РХ. Там стоит точно такое же, только номер другой. Подобных нюансов полно, к примеру, датчики высоты подвески, катушки зажигания. При цене обычной релюшки в 50 рублей, 1300 выглядит дорого и никакой гарантии, что оно долго проживет. К тому же не все города могут похвастаться хорошими авторазборками.

Кстати, я бы еще установил датчик уровня омывайки, если его не было (номера по моделям разные, а все похожи, как две капли воды).

_________________

все - фигня, кроме подарков, но вот, если подарок - фигня...

  •
23-05-2016
avatar f0X f0X
avatar
f0X f0X
11 друзей
23-05-2016
Датчик уровня омывайки стоит с завода, по крайней мере у меня точно есть. Работает.

На релюхи эти жалоб не припомню. По крайней мере крузаковский форум об этом молчит.

По данным экзиста это реле применяется на автомобилях TOYOTA следующих моделей :
AVALON
CAMRY
CELICA
COROLLA
HIACE
HILUX
LAND CRUISER 100
LEXUS ES300
LEXUS GS300
LEXUS LS400
LEXUS LX470
PICNIC/AVENSIS VERSO
RAV4
SUPRA
Установка омывателя фар на америкоса [отчет]
  •
