Ну и ещё до кучи вопрос! Нашел на форуме как кто-то подключал магнитолу Установка нештатной магнитолы на Lexus RX 330 2003 года[/URL]
Обрадовался и побежал скорее смотреть свою, уж очень скучаю по кнопками на руле. Но у меня, на выходе из безимянной Китайской магнитолы есть два провода: sw1 и sw2 для подключения кнопок на руле. Соответственно эта схема мне не подошла. Магнитола не видит кнопки. Я хз что делать Crying or Very sad
  •
5-04-2015
avatar sankinwb sankinwb
avatar
7 друзей
5-04-2015
Видимо надо sw1 и sw2 подключить к key 1 и 2. Ground(земля) к корпусу магнитолы.

_________________

RX330 4WD Ребриха

  •
5-04-2015
avatar Nuclear_51 Nuclear_51
avatar
5-04-2015
Пробовал, Напряжение появляется, но постоянно скачет, при программировании магнитолы получается что, постоянно зажата запрограммированная кнопка. И напряжение меняется только при нажатии на руле кнопок качелек, кнопка mode напругу не дает.
  •
5-04-2015
avatar M@ks M@ks
avatar
22 друга
5-04-2015
Какое напряжение? Там все кнопки работают относительно массы ( схемы внимательно посмотри)! Электрика- наука о контактах, чудес на свете не бывает.

_________________

все - фигня, кроме подарков, но вот, если подарок - фигня...

  •
5-04-2015
avatar Nuclear_51 Nuclear_51
avatar
5-04-2015
В магнитоле стоит цифровой измеритель сопротивления, как в мультитестере. Просто у каждой кнопке на руле разное сопротивление, так магнитола их и распознает. Но если кинуть: sw1 на key1, sw2 на key2, key grn на массу. Напряжение появляется,и магнитола его фиксирует: но оно постоянно скачет в диапазоне 5,100v-5,900v. При нажатии на кнопку напряжение меняется например 3.240v. На каждую кнопку соответственно разное. Я если честно как думаю: при правильном подключении кнопок, кнопка не нажата показания 0,000v. Нажал кнопку Vol+ напряжение возросло до (к примеру) 3,000v. Показание сохранил, и так далее для всех кнопок. А у меня получается что в режиме ожидания напряжение скачет.
  •
5-04-2015
avatar Nuclear_51 Nuclear_51
avatar
5-04-2015
Я так понимаю провод key grd это от кнопки mode. И на него не надо минус кидать? Без массы не работает.
  •
5-04-2015
avatar M@ks M@ks
avatar
22 друга
5-04-2015
Не надо гадать! Надо смотреть эл.схему! А всю эту теорию оставь для самообразования.

Повторю ещё раз: кнопки резистивные, управление относительно массы! Key gnd- этот провод должен висеть на массе (к тому же этот провод доставляет массу и для подсветки кнопок). Остальные два провода через разные сопротивления подключены к кнопками, что на левой стороне руля, что на правой. Исключение - по одной кнопке с каждой стороны руля замыкаются напрямую на массу. Это принцип устройства кнопок на всех тойотах/лексусах, да-да на всех...и не только на тойотах/лексусах.

Схему посмотри, перебори лень, изучи мат.часть.

_________________

все - фигня, кроме подарков, но вот, если подарок - фигня...

  •
5-04-2015
avatar Nuclear_51 Nuclear_51
avatar
5-04-2015
Установка нештатной магнитолы на Lexus RX 330 2003 года[/URL] от этого собственно и пляшу. Другого у меня ничего нет.

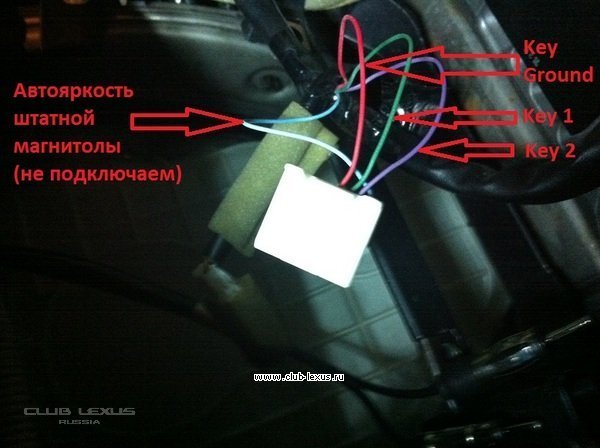

Я так понимаю, утро вечера мудренее. И подключался я изначально правильно. Sw1 на зелёный, sw2 на фиолетовый, а красный на массу. А дальше надо разбираться с программированием кнопок.
  •
5-04-2015
avatar M@ks M@ks
avatar
22 друга
5-04-2015
Да, эта схема. Возьми, да поменяй 1 на 2

_________________

все - фигня, кроме подарков, но вот, если подарок - фигня...

  •
27-04-2015
avatar igor48 igor48
avatar
27-04-2015
Хочу поставить голову Алпайн звук хуже не станет.У меня rx350 на пневме на штатной написано Lexus

_________________


  •
6-06-2015
avatar Minimal Minimal
avatar
1 друг
6-06-2015
  •
  • +1
6-06-2015
avatar барс027 барс027
avatar
36 друзей
6-06-2015
Minimal писал(а):
не могу понять почему нельзя ее поставить если с навигацией авто
Скорей всего из-за управления климатом. Штатная Нави подразумевает наличие Тачскрина вместо калькулятора, и к примеру у меня если отстегнуть "родной" магнитофон, то пропадает управление климой на Таче, а другого нету как у "калькулятора", поэтому Китайцы и очкуют предлагать своё детище на машины с Нави. Продукт ведь заявлен что он встанет без всякого "колхоза", т.е. открутил свой приёмник и просто прикрутил их голову воткнув родные фишки, всё должно работать.
Но с другой стороны, если раздербанить штатную магнитолу и найти блочёк-плату которая отвечает за климу, никто не мешает подключить её одну к разъёмам, обмотать изолентой и "похоронить" в глубине торпеды. А для новой головы подвести ("сколхозить") провода питания, колонки и т.д. Или наоборот, как удобней, все фишки соединить с головой, а плату с климой "сколхозить".

_________________

В технике чудес не бывает

  •
6-06-2015
avatar M@ks M@ks
avatar
22 друга
6-06-2015
В штатном магнитоле нео никаких блоков, отвечающих за климат! И не надо ничего колхозить, надо лишь воспользоваться поиском! Из которого станет ясно, что резистор 68-200 Ом решит проблему неработающей климатики на штатном тачскрине при снятой магнитоле.

_________________

все - фигня, кроме подарков, но вот, если подарок - фигня...

  •
  • 0
6-06-2015
avatar Minimal Minimal
avatar
1 друг
6-06-2015
Покопался)) есть переходник на климат спец чтоб работал))буду думать как и что ))Андройд нужен в машине просто))
  •
6-06-2015
avatar M@ks M@ks
avatar
22 друга
6-06-2015
Переходник специальный? Ссылка осталась?
