Добрый день.
Lexus NX 2016 Америка.
Начал разряжаться аккумулятор сутки - двое не крутит стартер.
Проверил ток утечки 1А. Машина не засыпает.
Начал просматривать цепи и предохранители.
Нашел такой момент при отключении большого разъема штатной магнитолы (радио) машина засыпает утечка 0,02-0,03 А в пределах нормы.

Подключаю разъем большой 40-50 пин - утечка 1А.
Может кто сталкивался?
  •
27-07-2021
avatar Term2004 Term2004
avatar
27-07-2021
Утечка тока 1А подозрение на штатную магнитолу
Утечка тока 1А подозрение на штатную магнитолу
  •
27-07-2021
avatar Term2004 Term2004
avatar
27-07-2021
Может схема есть у кого-нибудь по разъемам подключения ГУ?
  •
28-07-2021
avatar Yugin Yugin
avatar
1 друг
28-07-2021
А сколько по времени замер длился ? ( Тойота - Лексус 21-22 минуты засыпают )
  •
28-07-2021
avatar Term2004 Term2004
avatar
28-07-2021
Более суток. Если разъем отсоединить 1,5 минуты спит машина, потребление 0,01-0,03 А.
Сутки - двое высаживает аккумулятор
  •
28-07-2021
avatar Efremkis Efremkis
avatar
28-07-2021
Term2004 писал(а):
Может схема есть у кого-нибудь по разъемам подключения ГУ?
в сети книга есть по обслуживанию и ремонту NХ . но это какое непонятное издание .. цена 3000р.
  •
28-07-2021
avatar Term2004 Term2004
avatar
28-07-2021
Efremkis, да видел ее. Но вот не уверен про качество электрических схем
  •
29-07-2021
avatar Term2004 Term2004
avatar
29-07-2021
Проблема решена. Как и предполагалось утечку давал ГУ. Электрики перепрошили ГУ и заменили шлейф внутри. Машина начала засыпать.
  •
5 Июня
avatar Flexo Flexo Клубная карта
avatar
5 Июня

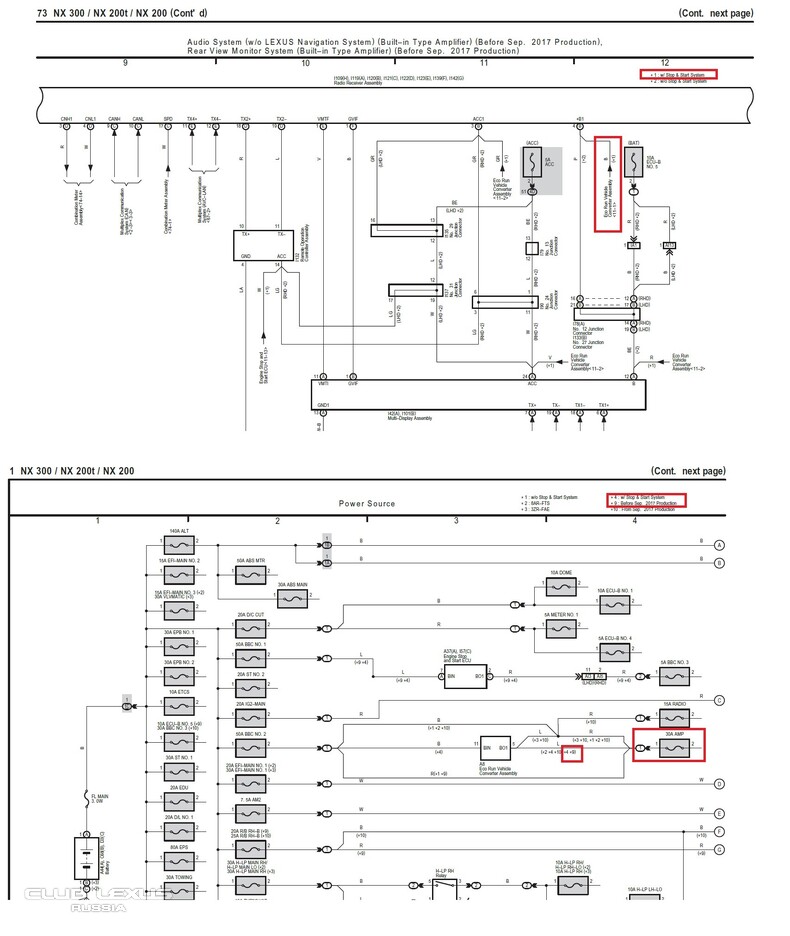

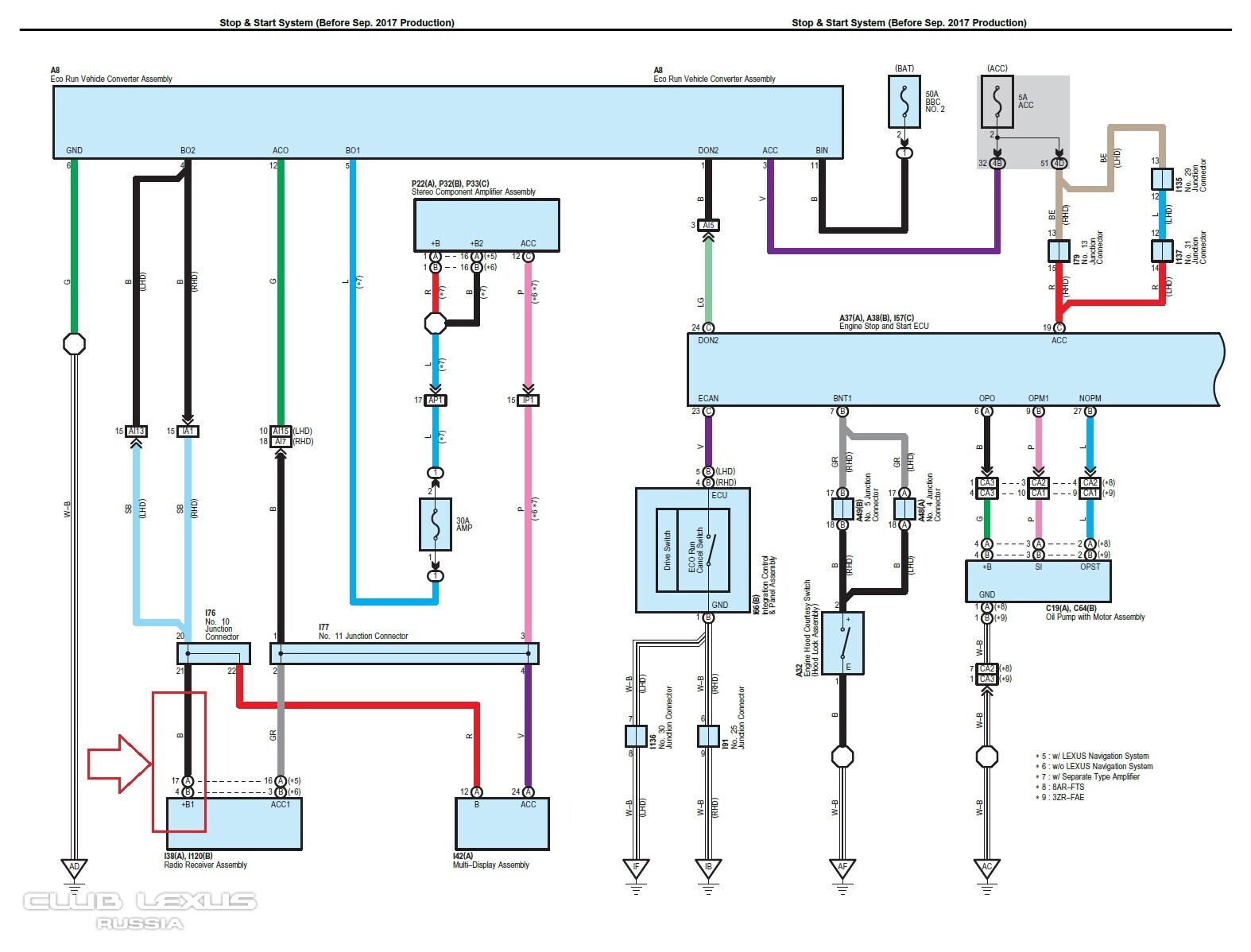

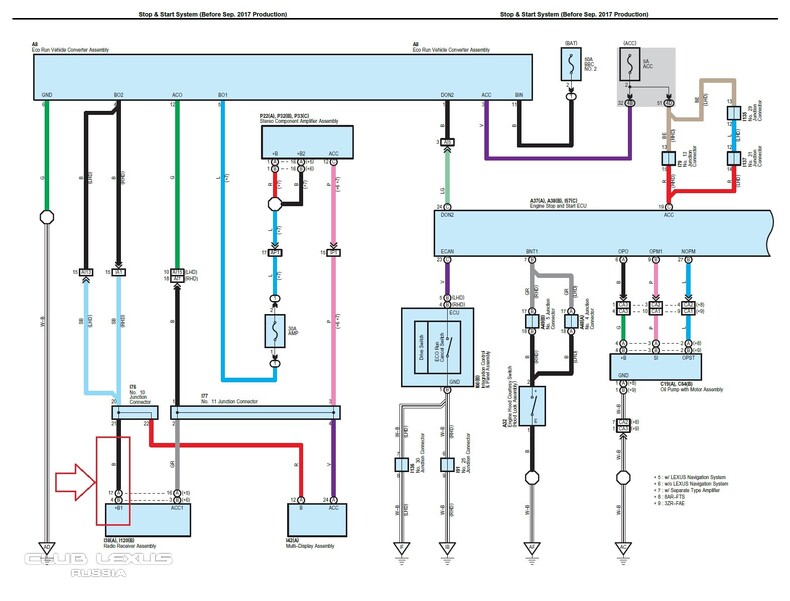

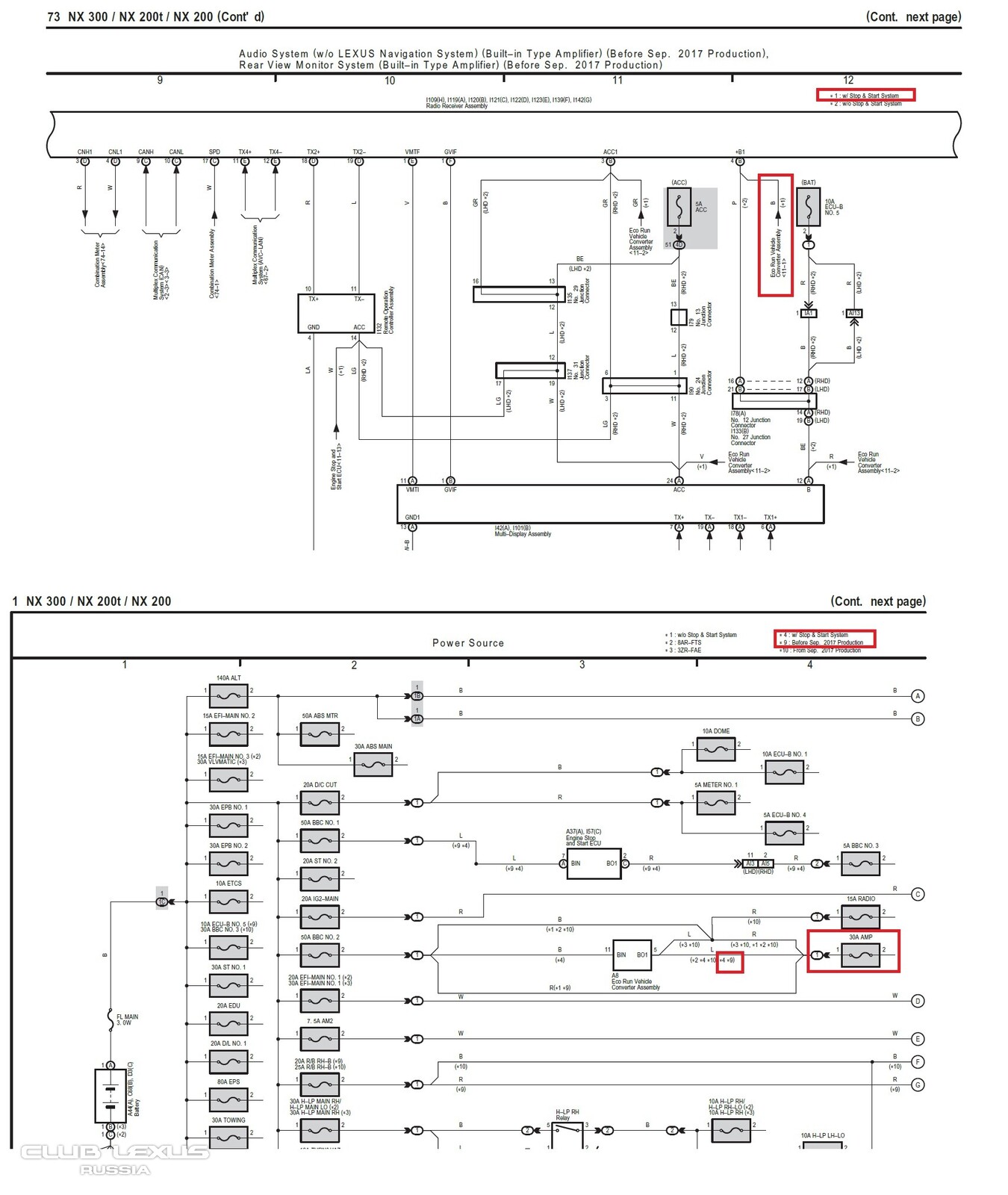

Term2004, похоже аналогичная проблема вылезла на NX200 16 года, сигналку отключали, через полчаса после постановки в охрану все еще ~800мА ток потребления. Смотрю схемы, получается постоянное питание головы со старт-стопом и встроенным усилителем идет от вывода блока "Eco Run Vehicle Converter Assembly", но отдельного предохранителя постоянного питания там нет, он появился только с 2017 производственного года:

Утечка тока 1А подозрение на штатную магнитолу

Утечка тока 1А подозрение на штатную магнитолу

Кстати, на клемме АКБ есть датчик, по идее он должен измерять ток и напряжение, и если на стоянке повышенный расход, должно появляться сообщение на экране приборной панели, но этого не происходит.

Может кто еще сталкивался? Что там за шлейф меняли в голове и для каких целей?
  •
