3-12-2008
avatar StasGS StasGS
avatar
3-12-2008
мне тут сказали что можно от американца камеру заказать и подключить к штатному дисплею

кто делал ?

=================
Подключение камеры в дорест с установкой штатного блока парк ассист
link

Подключение камеры через не штатный адаптер
link

Распиновка шлейфа камеры в багажнике
link

Подключение камеры на рест монитор без блока
link
  •
6-10-2016
avatar Semenviii Semenviii
avatar
6-10-2016
Все реально подключить до середины 2006. 100% я себе сделал, уже на форуме отчет сделал, но модераторы никак не опубликовывают. На драйве посмотрите у меня. Мой ник semenviii город Азов.

_________________


  •
  • +1
19-10-2016
avatar Hameleon_CRAZY Hameleon_CRAZY
avatar
5 друзей
19-10-2016
Подтверждаю. Можно подключить.
Вот видео рабочей камеры )))



Эбу телекамеры (от Марк 10)
Подключение задней камеры


86792-30110 - это от леворульных / Эбу телекамеры (PARKING ASSIST)
Подключение задней камеры

86792-22030 - это от праворульных / Эбу телекамеры (PARKING ASSIST)
Подключение задней камеры


Любая камера заднего вида
Подключение задней камеры
Проводка,
Подключение задней камеры

Примерно выглядит все это вот так
Подключение задней камеры

Вкратце:
Подключение задней камеры
Подключение задней камеры
Подключение задней камеры
Подключение задней камеры

На драйве HameleonCRAZY есть как я все подключал, плюс схемы.
  •
  • +1
20-10-2016
avatar jemchug jemchug
avatar
20-10-2016
блок парк ассист (86792-30161 Computer, parking assist), подходит на GS 07.2007 - 08.2009

Подключение задней камеры

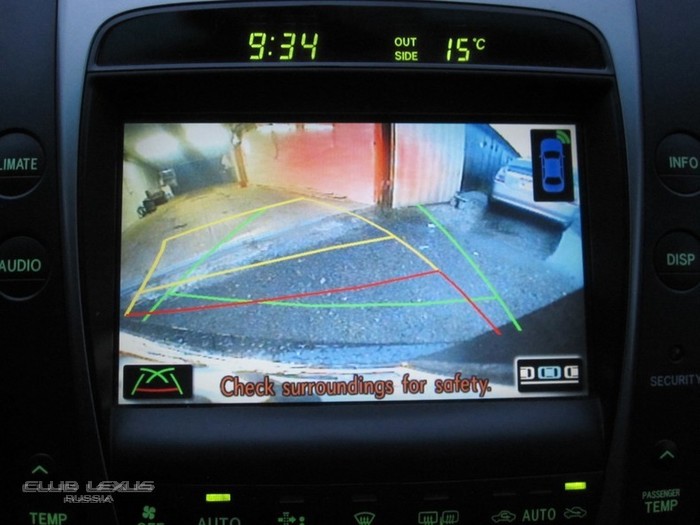

Для тех, кто хочет помимо изображения с камеры, добавить еще линии траектории.

Подключение задней камеры
  •
21-10-2016
avatar Hameleon_CRAZY Hameleon_CRAZY
avatar
5 друзей
21-10-2016
jemchug Если не секрет, какой апгрейд?
  •
21-10-2016
avatar jemchug jemchug
avatar
21-10-2016
Hameleon_CRAZY писал(а):
jemchug Если не секрет, какой апгрейд?
Вот такой

Подключение задней камеры
  •
  • +1
21-10-2016
avatar Tarlarion Tarlarion Клубная карта
avatar
2 друга
21-10-2016
Как называется?
  •
21-10-2016
avatar jemchug jemchug
avatar
21-10-2016
Tarlarion писал(а):
Как называется?
Называется "ставишь от GS 2011- монитор, магнитолу, усилитель, паркассист и переделываешь проводку"
  •
  • +1
21-10-2016
avatar Shamsul Shamsul
avatar
21-10-2016
Подскажи пожалуйста за сколько ты купил блок? А то у меня такая же проблема, нигде не могу найти его
  •
21-10-2016
avatar Hameleon_CRAZY Hameleon_CRAZY
avatar
5 друзей
21-10-2016
jemchug писал(а):
Называется "ставишь от GS 2011- монитор, магнитолу, усилитель, паркассист и переделываешь проводку"
Затея хорошая, как то узнавал про монитор с магнитолой USB рестайлинг 2011 года. С проводкой конечно надо повозится будь здоров. Ну и цена конечно... не 100 рублей )))
  •
23-10-2016
avatar Hameleon_CRAZY Hameleon_CRAZY
avatar
5 друзей
23-10-2016
Очепятка... однако...

86792-30110 - это от леворульных / Эбу телекамеры (PARKING ASSIST)
Подключение задней камеры

86792-22030 - это от праворульных / Эбу телекамеры (PARKING ASSIST)
Подключение задней камеры
  •
  • +1
23-10-2016
avatar LexusPiter LexusPiter
avatar
7 друзей
23-10-2016
А у леворульного блока английский язык будет же?

_________________

GS300 06г.в. Шардоне Жемчуг

  •
23-10-2016
avatar markii markii Клубная карта
avatar
7 друзей
23-10-2016
есть интересный вопрос, штатная камера расположена со смещением от оси, в штатной системе реализована центровка камеры смещая картинку?

_________________

Lехus GS300 RWD Рrеmium 3GRFSЕ/05 Eur, М1 0-40

  •
24-10-2016
avatar jemchug jemchug
avatar
24-10-2016
LexusPiter писал(а):

А кто-нибудь знает, можно его установить вместо 86792-22030 праворульного, чтоб язык был английский а не иероглифы. Распиновка та же или у этого блока все по другому?
Мой блок не подойдет на дорестайловые мониторы.
  •
  • +2
19-11-2016
avatar Lisiy_e36 Lisiy_e36
avatar
19-11-2016
Всем доброго времени суток. Это мое первое сообщение на форуме) Что-то не нашел тему, где можно представиться, показать машину. Имею GS300 европеец 04.2006 г.в. Решил установить камеру, взял модуль от европейца 86792-30110, саму камеру оригинал, косу проводов на крышку багажника (от атомобиля с камерой, для минимального колхоза проводки). Подключил все по схеме, указанной в этой теме. Но камера не хочет работать. В меню не появляется иконка "Camera", и при включении задней передачи дисплей просто становится черным. Перепроверил все, каждый пин по нескольку раз, пробовал ставить разные модули, разные камеры, но изображение так и не появляется. Иконка в меню тоже. Подскажите где копать? Заранее благодарен. Уж очень хочется камеру))))
  •
19-11-2016
avatar jemchug jemchug
avatar
19-11-2016
Lisiy_e36 писал(а):
Всем доброго времени суток. Это мое первое сообщение на форуме) Что-то не нашел тему, где можно представиться, показать машину. Имею GS300 европеец 04.2006 г.в. Решил установить камеру, взял модуль от европейца 86792-30110, саму камеру оригинал, косу проводов на крышку багажника (от атомобиля с камерой, для минимального колхоза проводки). Подключил все по схеме, указанной в этой теме. Но камера не хочет работать. В меню не появляется иконка "Camera", и при включении задней передачи дисплей просто становится черным. Перепроверил все, каждый пин по нескольку раз, пробовал ставить разные модули, разные камеры, но изображение так и не появляется. Иконка в меню тоже. Подскажите где копать? Заранее благодарен. Уж очень хочется камеру))))
Для начала самое простое - снять поставить клемму акб. Если экран переключается в режим заднего хода, значит монитор видит блок паркассист. Независимо от камеры должны рисоваться линии траектории, если их нет, значит надо смотреть провода RGB от блока до монитора.
  •
