В личке меня спрашивают про замену микросхемы Flash-памяти.
Цитата: Хочу уточнить есть ли тонкости при демонтаже монтаже данной микросхемы, может фото есть где она там стоит?
Выкладываю здесь, может кому-то тоже полезно будет.
Частично разобрав монитор, отключаем разъмы и выкручиваем 4 винта показанные красными стрелками
Снимаем силовую плату потянув её вверх.
выкручиваем 4 винта показанные красными стрелками
Снимаем металлический силовой элемент, под которым находится процессорная плата.
Отсоединяем шлейфы тачскрина и матрицы, выкручиваем 4 винта показанные красными стрелками
Переворачиваем плату, вот она, искомая микросхема LRS1396
Выпаиваем, программируем, запаиваем, собираем монитор в обратной последовательности.
В качестве бонуса - видео перешивки монитора через кабель
На фото и видео монитор 4-ой генерации от LX470, но монитор от RX имеет точно такую же конструкцию и такие же платы. 20-02-2014 20-02-2014 puhovick писал(а): Не думаю, что это прибор будет продаваться
Так то уж лет 5 как можно приобрести такой девайс
Мастера и так перешьют монитор, и не только его

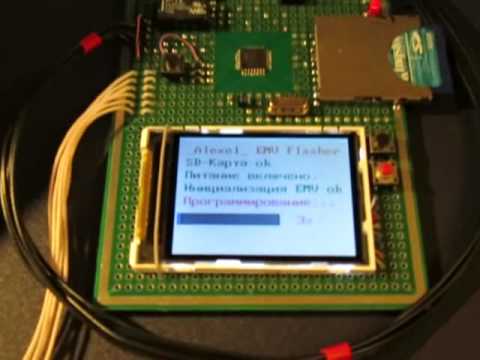

Правда знает об этом небольшой круг специалистов. 20-02-2014 _alexel_ писал(а): Фотки ? Да пожалуйста
По знакогенератору:
Вот так выглядит знакогенератор
Помимо собственно образов букв в знакогенераторе ещё есть табличка расстояний между буквами,
ширины букв и смещений букв по вертикали.
Её можно использовать чтобы расстояния между буквами казались более равномерными.
Сам занимался подобной работой. Типовых растровых шрифтов я так и не нашел. Пришлось вручную рисовать каждую букву.
Я бы посоветовал букву "в" сделать обычную печатную, и по максимуму использовать родные буквы из английской части знакогенератора
PS А вообще прошивка сделана на высоком уровне. Автору респект!Senator3000@mail.ru писал(а): Фото программатора можно посомотреть здесь:
Это несколько иное устройство, судя по описанию, требующее наличия ноутбука в машине...
Senator3000@mail.ru писал(а): Так то уж лет 5 как можно приобрести такой девайс
Думаю очивидно, что дело, по большей части, не в девайсе. Можно и выпаять/впаять микросхему. Главное ЧТО заливать, а чем, это уже вторично.
Правда знает об этом небольшой круг специалистов.
Senator3000@mail.ru писал(а): По знакогенератору:
Хм, вообще говоря эта информация не явилось откровением, само собой эти таблицы были скорректированы при создании русского знакогенератора... Если внимательно посмотреть на скриншот "файлик с описанием нового знакогенератора", то там под каждым символом есть данные для этих таблиц, прога пакующая знакогенератор автоматом правит и таблицы.
Помимо собственно образов букв в знакогенераторе ещё есть табличка расстояний между буквами,ширины букв и смещений букв по вертикали.
Senator3000@mail.ru писал(а): Я бы посоветовал букву "в" сделать обычную печатную, и по максимуму использовать родные буквы из английской части знакогенератора
Мое мнение по этому вопросу в корне противоположное На вкус и цвет, как говорится... все фломастеры разные.
Senator3000@mail.ru писал(а): Сам занимался подобной работой. Типовых растровых шрифтов я так и не нашел. Пришлось вручную рисовать каждую букву.
Можно увидить пару скриншотов Вашей работы ?Реклама для незарегистрированных пользователей. Зарегистрироваться в КлубеНовая тема Все форумы » Клуб Lexus RX » Lexus RX/HARRIER II (2003-2009) » Электрика / Audio / Navi Правила форумов -
-
