14-09-2007
avatar _alexel_ _alexel_
avatar
25 друзей
14-09-2007
Мне так кажется, тут дело в следующем. Действительно, разъем предназначен для какого-то устройства, очень похоже что связанного с видео. Но это устройство должно управляться по шине AVC, т.к. она тоже выведена на разъеме. Скорее всего, Denso разработала свой контроллер камеры заднего вида (?), но не смогла договориться с Тойотой о поставках - Тойота продолжает ставить контроллеры AISIN. Но печатная плата разведена и корпуса имеют вырезы под разъем. Вот и пришлось запаивать разъем (тем более, что в новых нави все разъемы это единое целое). Возможен и другой вариант - плата универсальная и для Тойот и для Субару, и этот разъем предназначен для подключения какого-то устройства в Субару.
Вот такие домыслы.

_________________

Если нет ветра, беритесь за вёсла.

  •
15-09-2007
avatar Haris Haris Клубная карта
avatar
54 друга
15-09-2007
Саня, а ты не думал о варианте, что плата многослойка и реально контакт идет во внутреннем слое? Я плату внимательно не разглядывал, поэтому и интересуюсь. У меня модуль Нави той же маркировки, что и твой, но 2002 года. Пока что он снят, могу тоже дать поковырять. Например в субботу.

_________________

"Ставьте перед собой крупные цели. В них труднее промахнуться!" ©

  •
15-09-2007
avatar _alexel_ _alexel_
avatar
25 друзей
15-09-2007
Да какая разница ? Явно видно что с разъема идет на незапаянные детали. Кроме этого в том же районе не установлено несколько микросхем. Всё это говорит о незадействованности разъема...
В любом случае, что ты хочешь получить при подключении обычной камеры к нави ? Как нави узнает о том, что ты её подключил ? Не спроста на этом разъеме есть AVC-Lan...
Ковырять твой блок не вижу смысла, ничего нового там не будет (поколение одно, внутри всё одинаково).

_________________

Если нет ветра, беритесь за вёсла.

  •
15-09-2007
avatar Haris Haris Клубная карта
avatar
54 друга
15-09-2007
Ладно, сам еще раз загляну внутрь, просто ради любопытства.
А на счет камеры, что ж, придется тянуться проводами к голове.

_________________

"Ставьте перед собой крупные цели. В них труднее промахнуться!" ©

  •
15-09-2007
avatar Haris Haris Клубная карта
avatar
54 друга
15-09-2007
Да,и еще! Как-то обсуждалось, что задолбала эта надпись "I agree" при включении машины. Так вот, если из НАВИ выдернуть разъем AVC тогда ничего не появляется. А навигация все-равно не работает, так что и хрен бы с ней.

_________________

"Ставьте перед собой крупные цели. В них труднее промахнуться!" ©

  •
19-09-2007
avatar Camel Camel Клубная карта
avatar
113 друзей
19-09-2007
Разберитесь заодно зачем в блок управления телефоном идёт сигнал от блока управления кондиционером.....

_________________

***************
Лучше молчать и слыть дураком,
чем заговорить и сразу развеять все сомнения в этом......

  •
20-09-2007
avatar Haris Haris Клубная карта
avatar
54 друга
20-09-2007
Camel писал(а):
Разберитесь заодно зачем в блок управления телефоном идёт сигнал от блока управления кондиционером.....
Что значит телефоном? Поясни Question Rolling Eyes

_________________

"Ставьте перед собой крупные цели. В них труднее промахнуться!" ©

  •
20-09-2007
avatar Camel Camel Клубная карта
avatar
113 друзей
20-09-2007
Ну в машине штатно ( опция) установлен телефон со своим блоком управления. (RX300)

_________________

***************
Лучше молчать и слыть дураком,
чем заговорить и сразу развеять все сомнения в этом......

  •
20-09-2007
avatar _alexel_ _alexel_
avatar
25 друзей
20-09-2007
Camel писал(а):
Ну в машине штатно ( опция) установлен телефон со своим блоком управления. (RX300)
У кого установлен ???
Видел только японский блок, очень хочется посмотреть на европейский или американский.

_________________

Если нет ветра, беритесь за вёсла.

  •
20-09-2007
avatar Camel Camel Клубная карта
avatar
113 друзей
20-09-2007
_alexel_ писал(а):
У кого установлен ???
Не помню у кого. У меня разъёмы болтаются....
_alexel_, саб в евро в принципе штатно нельзя поставить? Даже разъёма такого нет?

_________________

***************
Лучше молчать и слыть дураком,
чем заговорить и сразу развеять все сомнения в этом......

  •
20-09-2007
avatar _alexel_ _alexel_
avatar
25 друзей
20-09-2007
В RX300 ??? Год какой ???

_________________

Если нет ветра, беритесь за вёсла.

  •
20-09-2007
avatar Camel Camel Клубная карта
avatar
113 друзей
20-09-2007
2001

_________________

***************
Лучше молчать и слыть дураком,
чем заговорить и сразу развеять все сомнения в этом......

  •
20-09-2007
avatar _alexel_ _alexel_
avatar
25 друзей
20-09-2007
Пока нет доступа к европейскому мануалу. Может вечером смогу посмотреть. Надо глянуть на усилителе - есть такой разъем (S15) или нет.

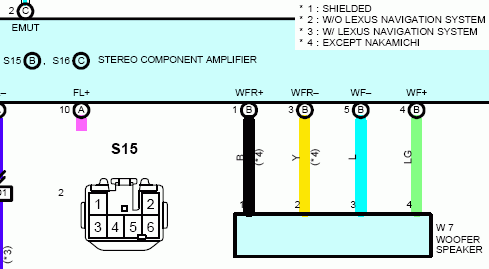

Назначение контактов на картинке.


Родная навигация - разъемы на задней панели блока

_________________

Если нет ветра, беритесь за вёсла.

  •
20-09-2007
avatar Camel Camel Клубная карта
avatar
113 друзей
20-09-2007
Затруднительно глянуть.....
На след неделе хотел обесшумку клеить и как рациональный человек решил совместить и с установкой саба ( доступ будет к усилку) и с заменой топл фильтров.

_________________

***************
Лучше молчать и слыть дураком,
чем заговорить и сразу развеять все сомнения в этом......

  •
20-09-2007
avatar _alexel_ _alexel_
avatar
25 друзей
20-09-2007
Знающие люди говорят что разъем на всех усилках есть, но вот прошивка может быть разной... Вообщем надо пробовать и смотреть на результат.

_________________

Если нет ветра, беритесь за вёсла.

  •
