Замена нижнего подшипника рулевой колонки на Lexus RX 2-го поколеиня.

Инструменты:
отвертки
головка на 14
Удлинитель 30-40см
Головка на 10
Головка на 12
ключ "звездочкой" ( размер не знаю)

********************

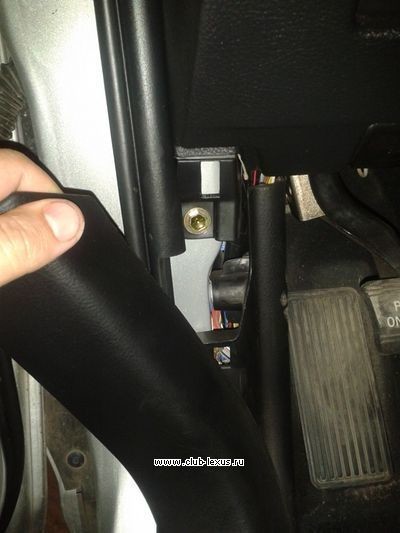

Убираем руками в сторону верхнюю часть порога и откручиваем появившийся болт ключом на 10:

Замена нижнего подшипника рулевой колонки Lexus RX II

Открываем крышечку на другом конце пластиковой защиты, со стороны магнитолы, и откручиваем болт под крышечкой, под отвертку:

Замена нижнего подшипника рулевой колонки Lexus RX II

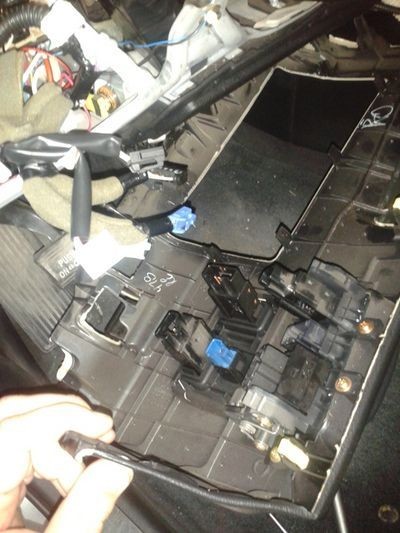

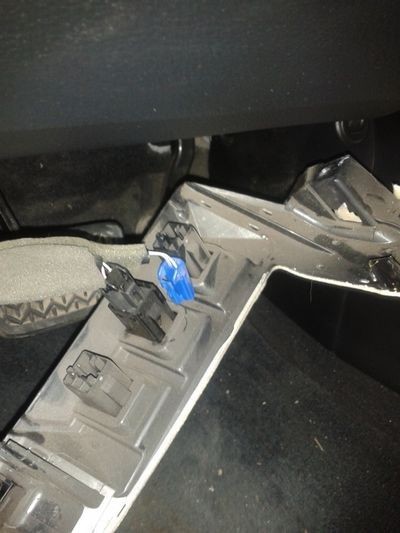

Дергаем панель на себя ( она на пистонах) и отсоединяем все разъёмы, а так же трос привода замка капота. Аккуратно, не торопясь. Разъёмы вы потом не перепутаете...

Замена нижнего подшипника рулевой колонки Lexus RX II
Замена нижнего подшипника рулевой колонки Lexus RX II

Отверткой откручиваем датчик температуры салона:

Замена нижнего подшипника рулевой колонки Lexus RX II

Убираем панель в сторону.


Снимаем кожух рулевой колонки:

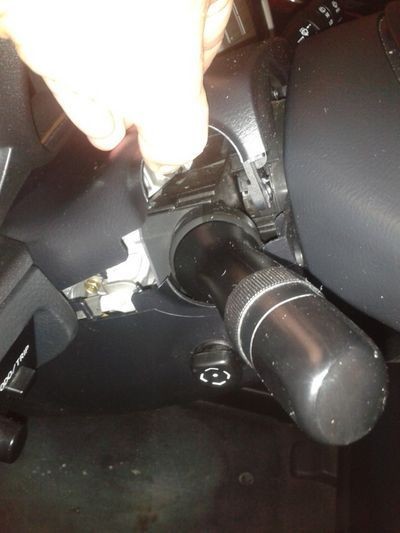

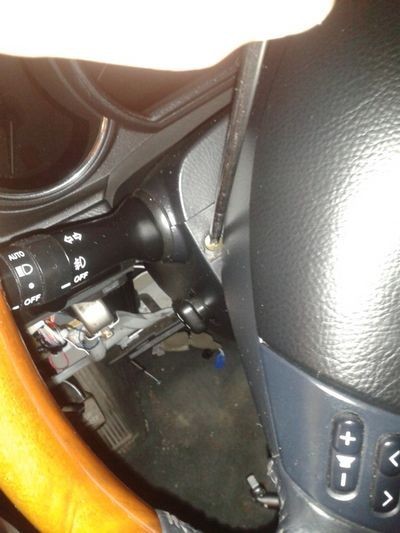

Поворачиваем руль всначала вправо на пол-оборота, потом влево и откручиваем болтики, которые оголяются при этом:

Замена нижнего подшипника рулевой колонки Lexus RX II

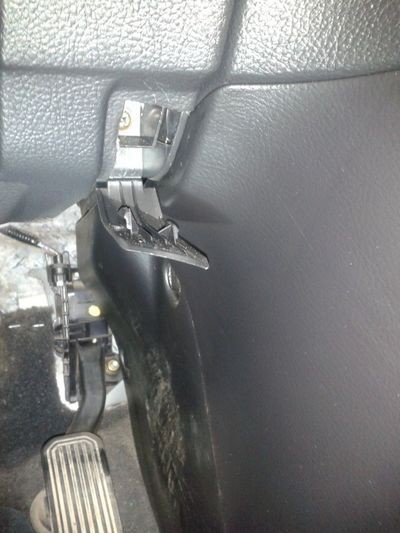

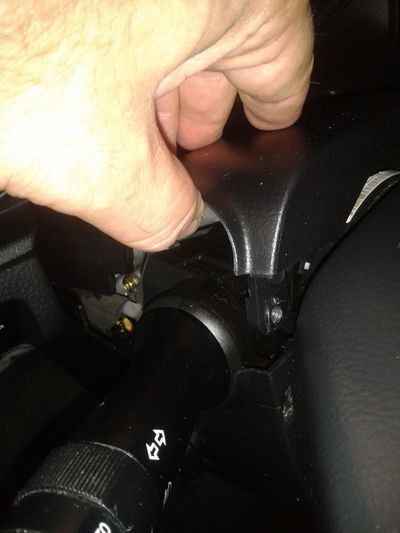

Затем откручиваем один болт внизу кожуха, разъединяем с силой верхнюю и нижнюю часть кожухаи снимаем кожух рулевой колонки:

Замена нижнего подшипника рулевой колонки Lexus RX II

Замена нижнего подшипника рулевой колонки Lexus RX II

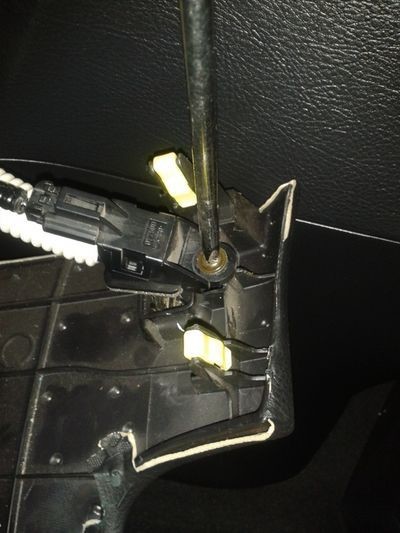

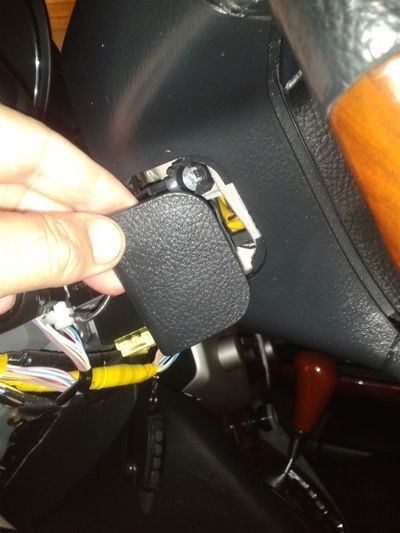

Снимаем справа и слева декоративные крышечки на руле ( просто рукой отодрать их) и откручиваем
обнажившиеся болты "звездочкой":

Замена нижнего подшипника рулевой колонки Lexus RX II

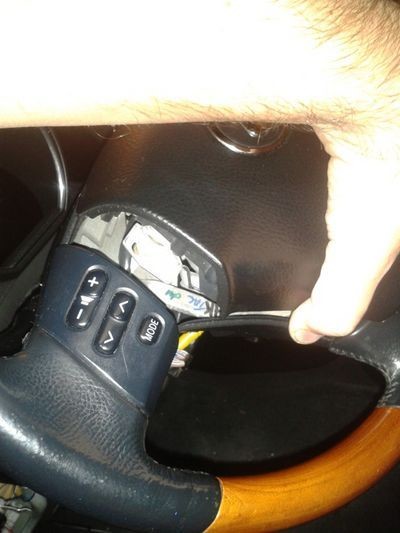

Затем аккуратно, без усилий , снимаем подушку безопасности водителя:

Замена нижнего подшипника рулевой колонки Lexus RX II

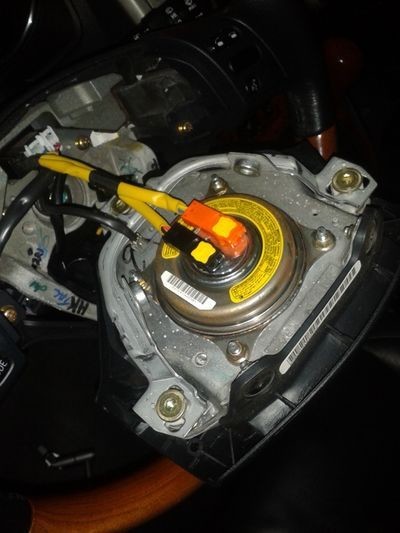

переворачиваем её и отсоединям разъёмы:

Замена нижнего подшипника рулевой колонки Lexus RX II

Отсоединяем разъёмы подушки безопасности:

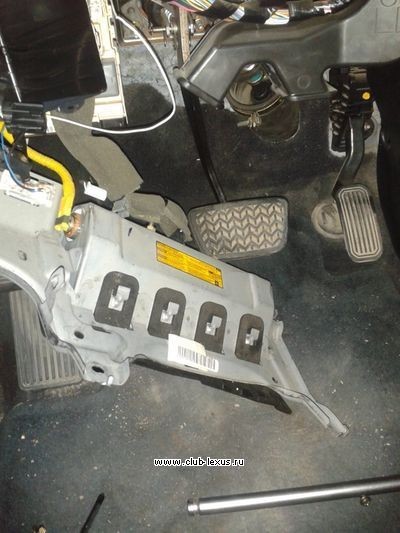

Под пластиковой защитой в коленях водителя, которую мы убрали в сторону находится ещё металлический щиток. Откручиваем четыре болта по углам этого щитка и опускаем его вниз:

Замена нижнего подшипника рулевой колонки Lexus RX II

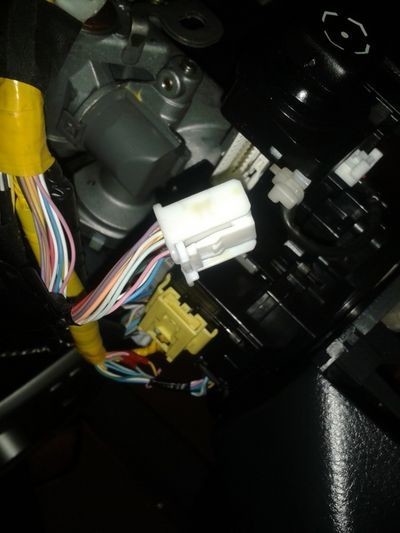

Отсоединяем все разъёмы от рулевой колонки:

Замена нижнего подшипника рулевой колонки Lexus RX II

Откручиваем головкой на 12 резиновую муфту ( в том месте, где рулевой вал входит в дно кузова, возле педалей)

Головкой с удлинителем откручиваем четыре болта крепления колонки к кузову:

Замена нижнего подшипника рулевой колонки Lexus RX II

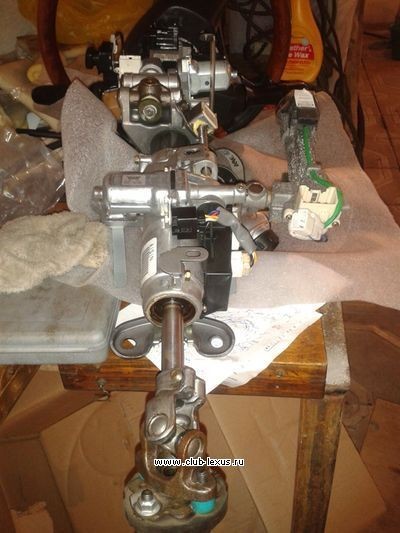

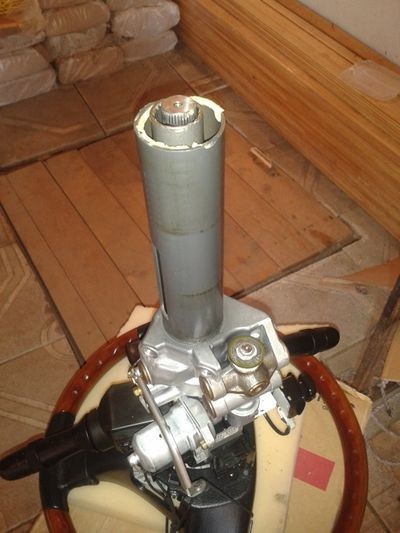

Аккуратно вынимаем рулевую колонку:

Замена нижнего подшипника рулевой колонки Lexus RX II

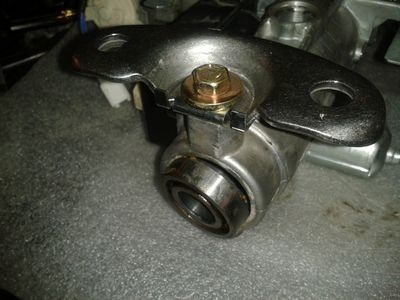

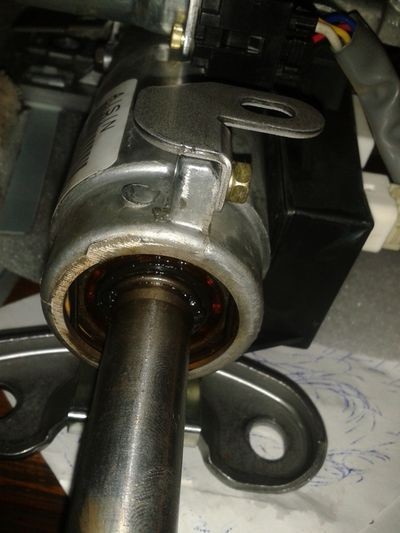

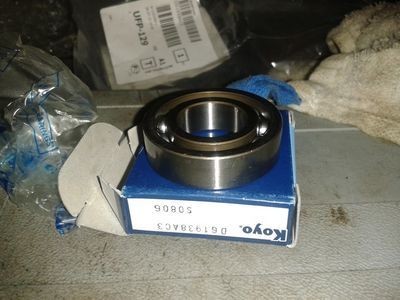

Нас интересует вот этот подшипник:

Замена нижнего подшипника рулевой колонки Lexus RX II

Замена нижнего подшипника рулевой колонки Lexus RX II

Замена нижнего подшипника рулевой колонки Lexus RX II

Для этого отделям на рулевой колонке статическую часть (1) от перемещаемой (2):
открутив два болта шнека ( указаны зеленой стрелкой) и повернув ключ зажигания:

Замена нижнего подшипника рулевой колонки Lexus RX II

Так же надо вынуть все стопора у подшипника:

Замена нижнего подшипника рулевой колонки Lexus RX II

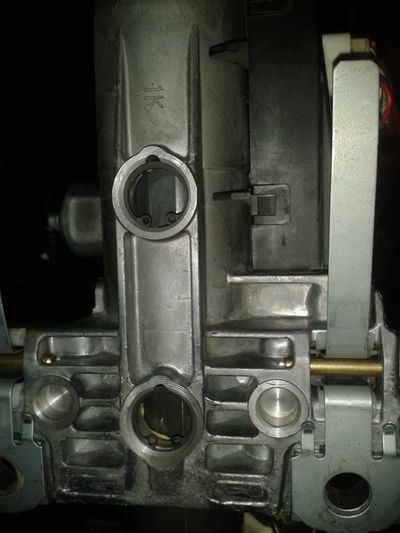

А так же вынуть АККУРАТНО стопорные кольца и все, что под ними в указанных ( на фото ниже) отверстиях:

Замена нижнего подшипника рулевой колонки Lexus RX II

Остается у нас только перемещаемая часть колонки:

Замена нижнего подшипника рулевой колонки Lexus RX II

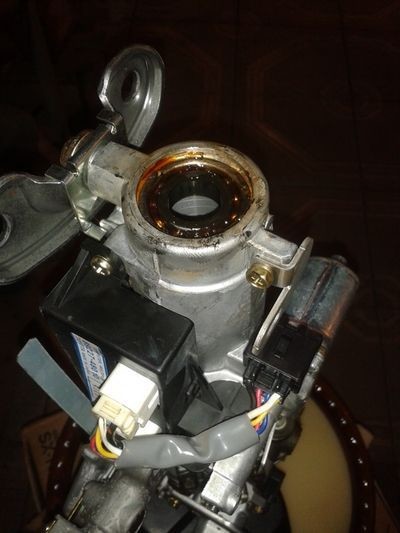

Статическую часть ложим на верстак и выбиваем подшипник:

Замена нижнего подшипника рулевой колонки Lexus RX II

Собираем все в обратном порядке. Не забываем, что в рулевой колонке стоит замок, который срабатывает при полвороте ключа зажигания, поэтому если что-то не снимается, то обратите внимаение на этот замок

****************************
