Lexus RX330: включение передних ПТФ независимо от ближнего света.
Ну что ж, никто за 3 года (а 330 массово начали возить с 2008 г.) так и не сделал этого самостоятельно (исходя из сообщений на форуме), поэтому пришлось самому решить эту задачу.
Решил сделать отчет, вдруг кому пригодится.

Скажу сразу: колхоз - дело добровольное! Кому не нравятся вмешательства в стандартную проводку - идем мимо! Smile

Итак, что необходимо сделать:
1) снимаем накладку порога с надписью Lexus: просто тянем вверх и отсоединяем клемму для подсветки надписи;
2) снимаем левую "кик-панель" (боковая панелька у левой ноги водителя): тянем в сторону педалей, она на клипсах;

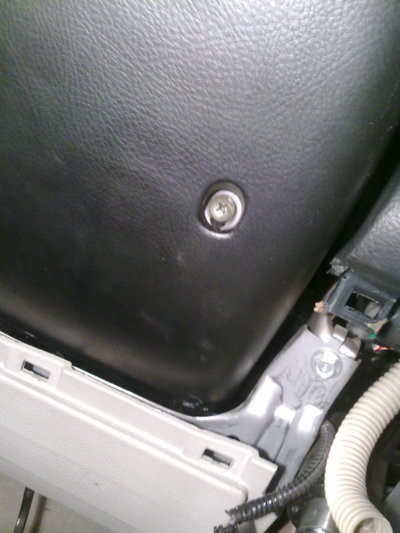

3) снимаем нижнюю часть (под рулем) передней панели: она на клипсах, одном болте (левый нижний угол) и одном шурупе (под заглушкой в правом нижнем углу);

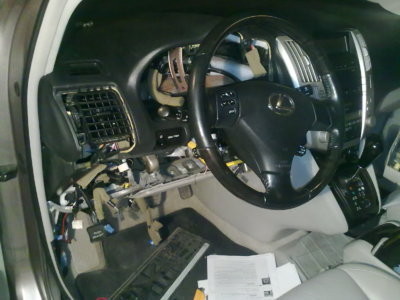

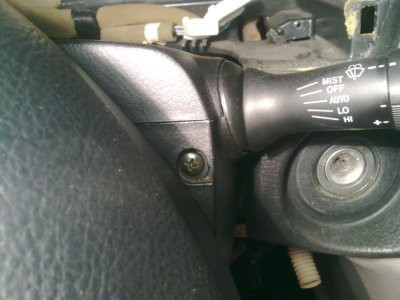

4) снимаем пластиковое оперение с рулевой колонки: 3 шурупа (один снизу, два прячутся за рулем, чтобы открутить попеременно поворачиваем руль на 45 гр.)

ПТФ независимо от ближнего и дальнего
ПТФ независимо от ближнего и дальнего
ПТФ независимо от ближнего и дальнего

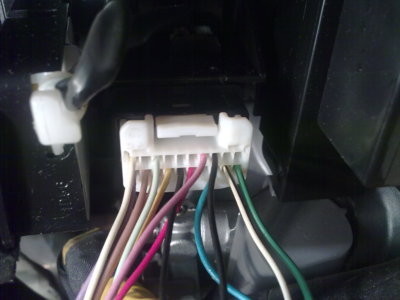

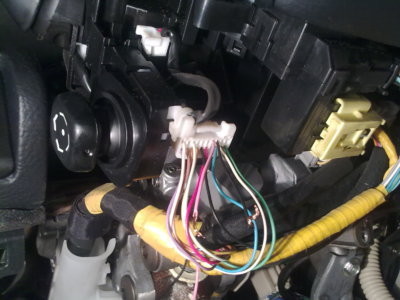

5) видим перед собой клемму переключателя света, нас интересуют два провода - розовый и черный (на колодке верхний ряд, где меньше проводов, слева 7 и 8 пин соответственно), отрезаем их (не под корень! оставьте отрезок для нового соединения), концы, уходящие под панель не забываем заизолировать.

ПТФ независимо от ближнего и дальнего
ПТФ независимо от ближнего и дальнего

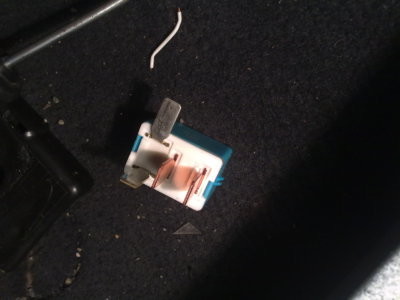

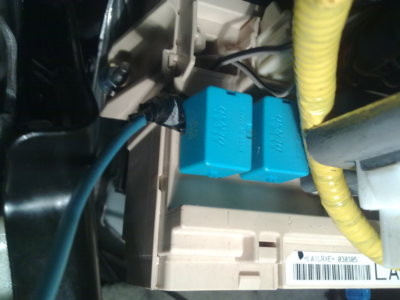

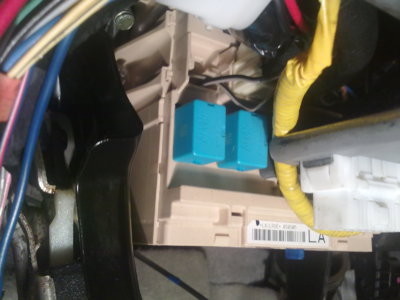

6) затем на блоке предохранителей под панелью находим реле ПТФ, нас интересует первое (слева) синие реле; снимаем его и отгибаем левую ногу (см. фото), к ней паяем провод сантиметров 20, изолируем и ставим реле на место;

ПТФ независимо от ближнего и дальнего
ПТФ независимо от ближнего и дальнего
ПТФ независимо от ближнего и дальнего

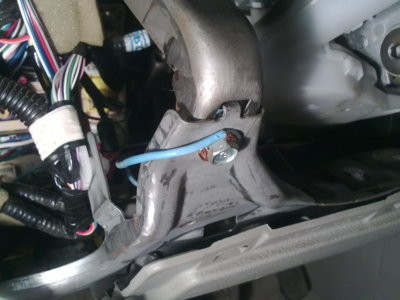

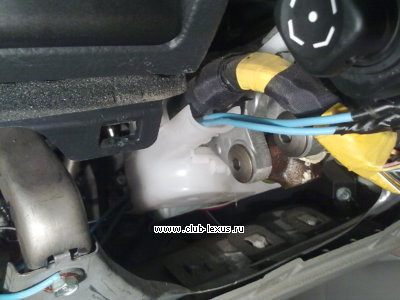

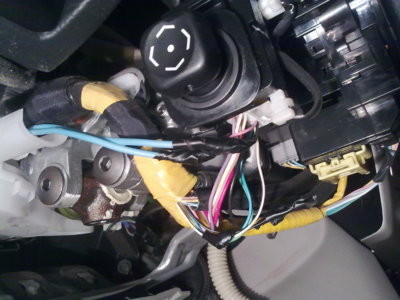

7) второй конец провода от реле соединяем с розовым проводом на переключателе света; черный провод на переключателе сажаем на массу; провода пропускаем через пластиковый желоб вместе со штатной проводкой

ПТФ независимо от ближнего и дальнего
ПТФ независимо от ближнего и дальнего
ПТФ независимо от ближнего и дальнего

Cool все, сборку производим в обратном порядке, включаем и наслаждаемся Smile

ПТФ независимо от ближнего и дальнего
ПТФ независимо от ближнего и дальнего

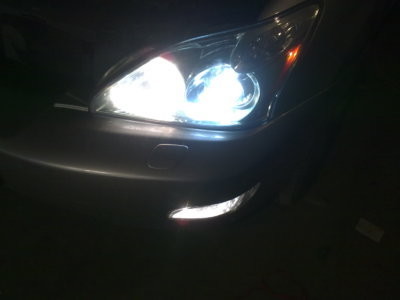

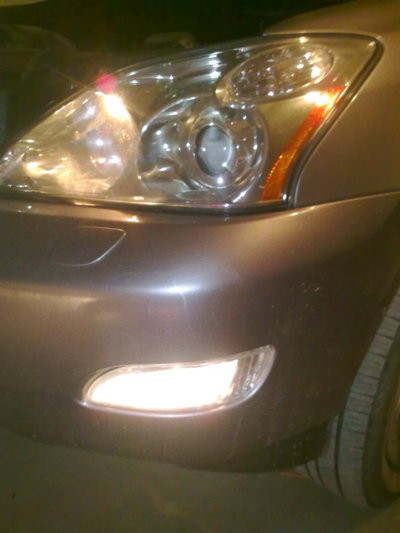

Что получаем: работу ПТФ как на европейце, т.е. включили габариты и колесиком на переключателе света можем включать/выключать передние ПТФ (так же и с ближним/дальним).

Всем удачи!


Кстати, когда делал, попутно снимал приборную панель и без нее включал зажигание. Разволновался, когда увидел на климате Фаренгейты Smile После того, как приборку вернул на место, снова стали Цельсии Smile
