подключаем тв тюнер к rx2 на примере rx400

Информация размещена: Maksimka76 21-05-10 . Просмотров: 21466. Суммарный рейтинг статьи: 14

Реклама для незарегистрированных пользователей. Зарегистрироваться в Клубе

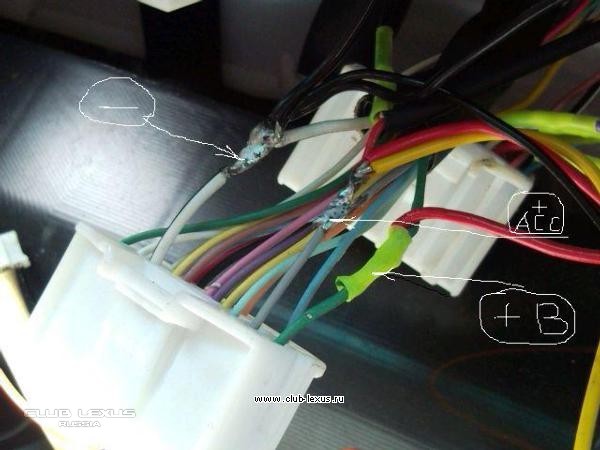

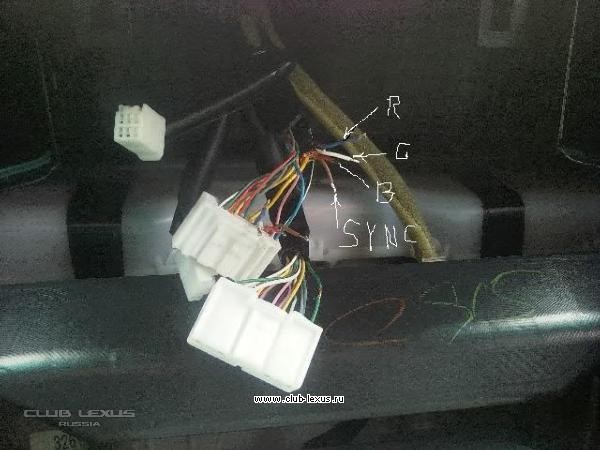

Всем привет!Долго искал в интернете как самому подключить тв тюнер.Марат здесь предлагает на примере rx 1 провода не совпадают по цвету. Пришлось искать схемы и самому мудрить.Сразу скажу кто знаком с паяльником хлопот не будет.Вся волокита только в разборке.Итак заказываем в интернете АБСОЛЮТ TVR ver3 и 2 rgb коммутатора один на звук другой на видео.Подключать в багажнике к навигации не стал оказалась большая потеря сигнала картинка дрожит.Поэтому видео подключаем прямо к монитору в бороде следуя фото.Там же и прячем тюнер с коммутатором.Выход звука тянем в пороге к заднему сиденью к усилителю.К сожалению фото не сделал поэтому на словах.Снимаем заднею крышку в багажнике она на двух болтах.Правое заднее сидение вперед до упора там полас на клипсах аккуратно поднимаем.Перед нами усилитель.У кого простой пионер находим колодку поменьше там и есть вход левый и правый каналы.С стороны жгутов верхний ряд проводов отсчет с права налево 2-3+это левый и 4-5+правый.разрезаем и впаиваем коммутатор согласно схеме на коммутатор.Там все просто это обычная релюшка 4 провода вход с тюнера 4 провода вход с магнитолы 4 провода выход на усилитель.+ асс и минус и и управляющий.всего 15 проводов.+ Асс на этой же колодке верхний ряд крайний левый а минус через один рядом. Управляющий провод ведем к бороде к тюнеру.Теперь у кого МАРК ЛЕВИНСОН у вас 4 колодки нам нужна вторая слева там 24 контакта отсчет с верхнего ряда со стороны жгутов с права налево 11+R. 12+L.23-R.24-L.+АСС 20.АНТЕННЫ ставим на ваше усмотрение я поставил спереди на лобовое и другую на заднее стекло. возможно ставить всего четыре антенны картинка вполне.Кто хочет может подключить двд и дополнительную камеру на перед тюнер позволяет.Вот и всё включаем навигацию и включаем тюнер он с пульта монитор переходит в тв и звук из колонок
подключаем тв тюнер к rx2 на примере rx400

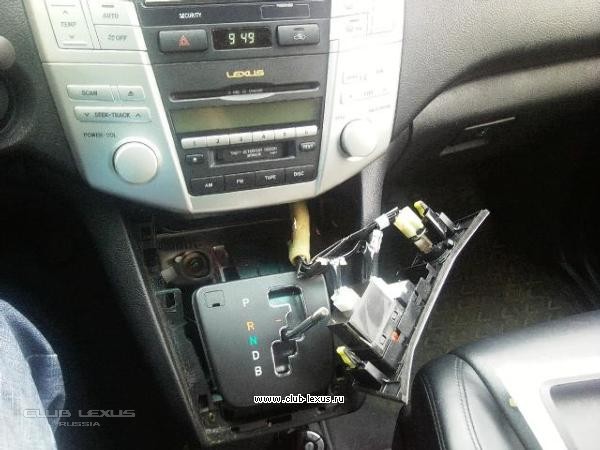

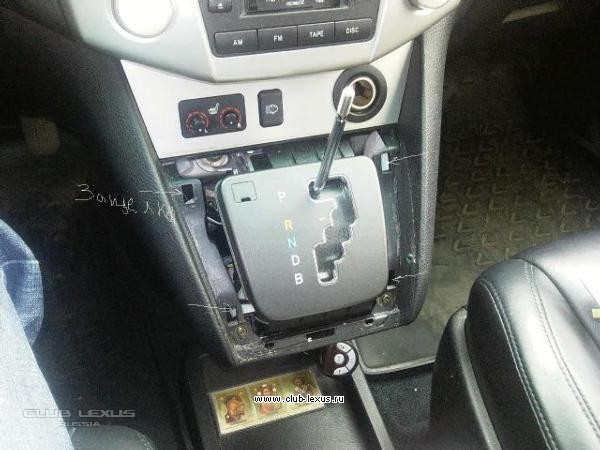

подключаем тв тюнер к rx2 на примере rx400магнитолу снимаем отвернув 4 болта снизу!!!а сам монитор 2 болта с низу после снятия магнитолы
подключаем тв тюнер к rx2 на примере rx400
подключаем тв тюнер к rx2 на примере rx400
