Ремонт системы AHC и датчиков высоты кузова на примере Lexus LX

Информация размещена: vadiv1 05-08-09 . Просмотров: 135259. Суммарный рейтинг статьи: 296

Реклама для незарегистрированных пользователей. Зарегистрироваться в Клубе

Не хочет подниматься (опускаться) кузов, перед или зад, машина скачет как без амортизаторов … Все про это читаем ниже.

Эти все проблемы из-за датчиков положения высоты кузова (Система AHC)
Если машина скачет как «козел» скорее всего проблема в заднем датчике
Если не хочет опускаться подниматься - скорее всего проблема в одном из передних датчиков. Все данные проблемы испытаны и устранены собственноручно. Пишу по личному опыту.

Поехали
Что нам надо
Минимум
1. Две отвертки плоская и средний крест
2. Ключ гаечный на 10
3. Две головки 10 и 12 вороток (можно конечно помучаться ключами, но…)
4. Нож
Лучше еще запастись

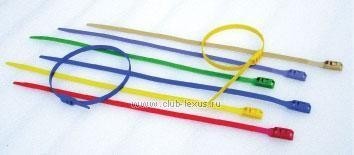

5. Двумя пластиковыми хомутами (типа таких)
Ремонт системы AHC и датчиков высоты кузова на примере Lexus LX
6. Какими ни будь средствами для удаления окислений
7. Кусачками (можно для ногтей)
8. Каким либо тестером (батарейка, провод, лампочка)
В идеале еще
9. Мультиметром
10. Подъемник

Нас интересует датчик положения (высоты) кузова.
Их у нас 3 (три). Два впереди возле левого и правого колеса, один сзади ближе к левому колесу.
Расположение датчиков.

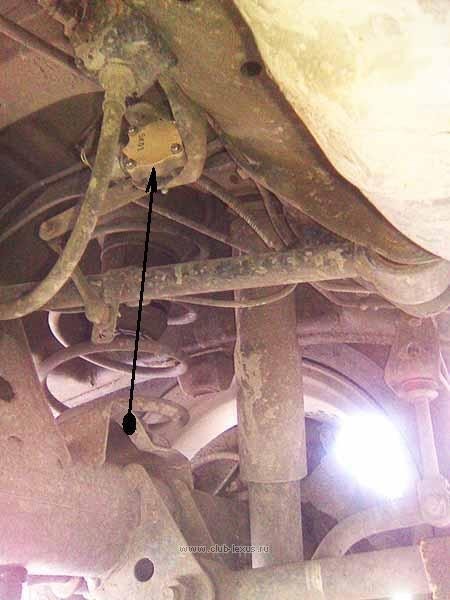

Задний можно увидеть и работать с ним снизу автомобиля (можно даже без подъемника и ямы, првда придется ложиться под машину - МАШИНУ НЕ ЗАВОДИТЬ КОГДА ПОД НЕЙ РАБОТАЮТ). Расположение на фото.

Ремонт системы AHC и датчиков высоты кузова на примере Lexus LX

Передние хорошо видны за верхней частью колеса (под машину лезть не надо)
Для работы с ними желательно колеса выворачивать :
– левый датчик – колеса вправо
- правый датчик – колеса влево

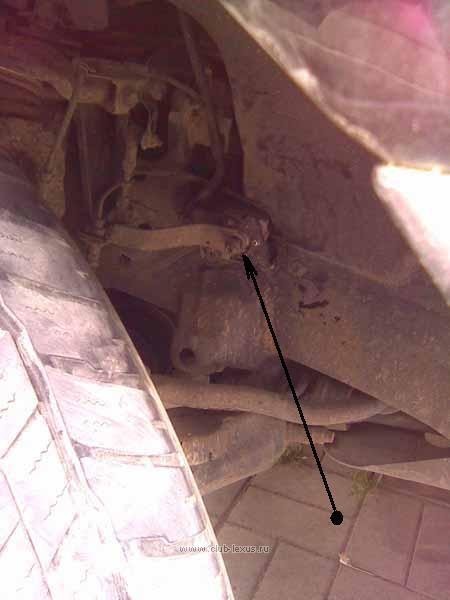

Фото расположения левого датчика (правый соответственно за правым колесом)
Ремонт системы AHC и датчиков высоты кузова на примере Lexus LX
Как это дело снимать.
Надо ключ (лучше головки) на 10 и 12 и плоская отвертка
Много писать, а делов на 3 минуты (если уже знаешь как)
Принцип и последовательность снятия датчиков одинаковый для всех трех

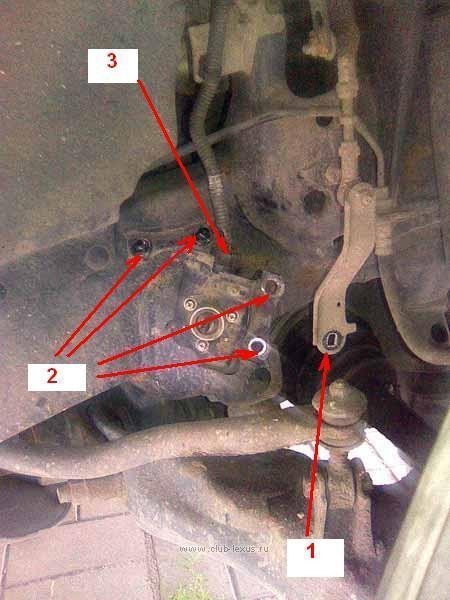

Поехали, на примере переднего левого датчика (фото)

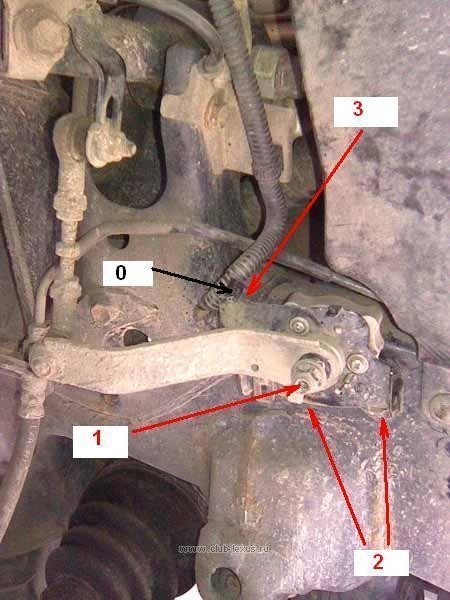

0. В указанном месте провод на конце которого фишка крепится пластиковым хомутом (чтобы не болтался) к выступу на пластине. Перекусываем (перерезаем) хомут. На фото я уже перекусил его.
Ремонт системы AHC и датчиков высоты кузова на примере Lexus LX
1. Откручиваем гайку на 10 которой крепиться тяга к датчику (при сборке, датчик и тяга снова «сольются» в исходном положении т.к. на валу датчика квадрат и на конце тяги тоже квадратное отверстие. Одеть мимо практически будет невозможно.)
2. Откручиваем два болта на 12 которыми крепиться датчик на пластине к раме. (Здесь плохо видно болты, но на месте не промажете). После снятия этих болтов датчик с пластиной висит на проводе с фишкой

Фото датчика после действия 1 и 2 только это уже правый передний датчик. (Сори просто уже начал фотографировать позже)
Ремонт системы AHC и датчиков высоты кузова на примере Lexus LX

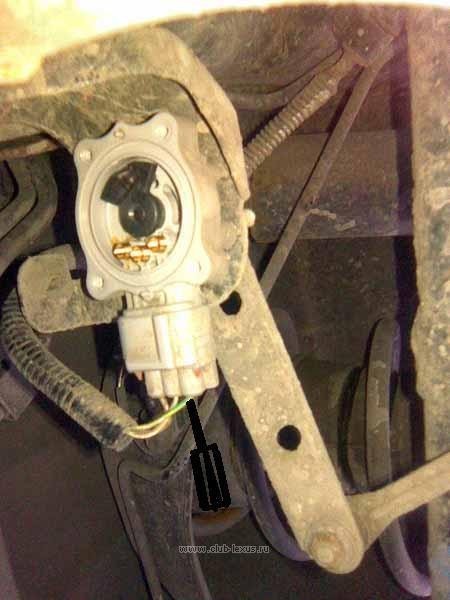

3. Надо снять фишку с датчика. Для этого надо плоскую отвертку, либо что ни будь плоское, вставить в прорезь на фишке (на фотографии ее не видно, она с дальней стороны фишки), нажать как рычагом на стопор (верх отвертки поворачиваем в сторону фишки) и снять фишку (разъем) с датчика.
Первый раз можно слегка помочь, «подковырнуть» т.к. там грязи хватает.
Ремонт системы AHC и датчиков высоты кузова на примере Lexus LX
Все датчик свободен – может быть рассмотрен, протерт, разобран, собран ….
Процесс снятия идентичен на всех трех датчиках.

Теперь о самом датчике.

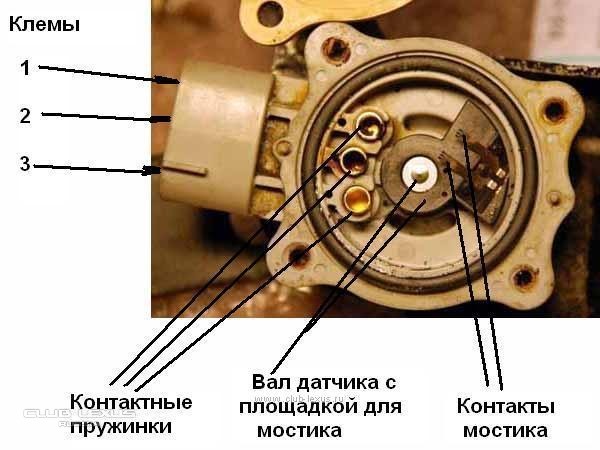

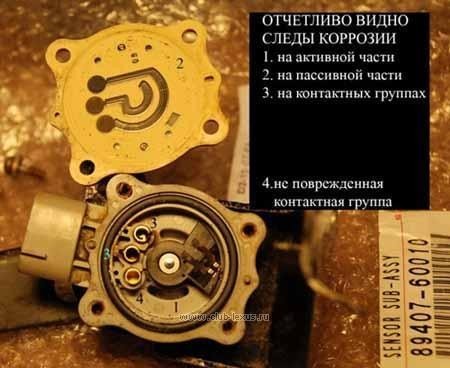

Вид со снятой крышкой – фото взял здесь с сайта
Ремонт системы AHC и датчиков высоты кузова на примере Lexus LX
Выводы которые сделаны после изучения устройства датчика
1. ПОЛОМАТЬ датчик практически нельзя
2. Устройство датчика не просто простое, а очень простое
3. Все те кто на станциях сразу говорит, что надо покупать и менять датчик –
А) либо держат нас за лохов – тогда они должны сами что-либо соображать
Б) сами ничего не понимают и их опасно подпускать к машине (т.к. они ничего не понимают)

Принцип работы датчика
Ремонт системы AHC и датчиков высоты кузова на примере Lexus LX
Ремонт системы AHC и датчиков высоты кузова на примере Lexus LX
На клемму 3 постоянно подается напряжение + 4,5 V
На клемму 1 постоянно подается напряжение - 4,5 V (либо наоборот, зависит от датчика левый-правый. Эти данные по напряжению взял здесь в файловом архиве по LX там в файле есть все данные по напряжениям, размерам и пр. для регулировки подвески. В примечении приведен фрагмент файла)

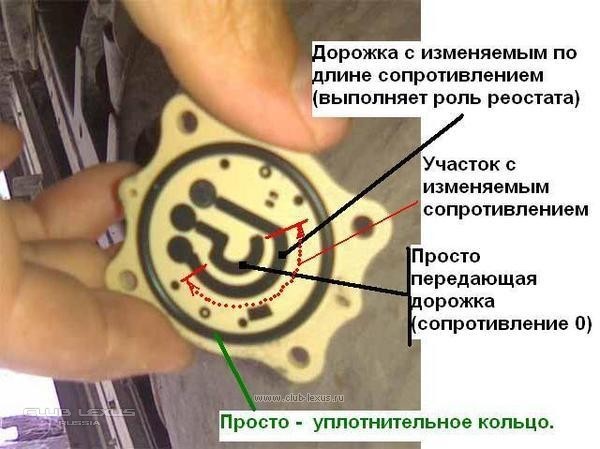

Далее с клеммы через контактную площадку (которая под пружинкой) и пружинку напряжение передается на крайние контактные площадки крышки. Крайние контактные площадки соединены дорожкой с изменяемым сопротивлением (практически реостат).
В зависимости от поворота вала с площадкой для мостика, щетка (та которая на внешнем радиусе) меняет свое положение на дорожке с изменяемым сопротивлением, и соответственно снимает разное напряжение . Это напряжение второй щеткой (та которая на внутреннем радиусе) транслируется на внутреннюю дорожку (передающую.). Далее через центральную контактную площадку на крышке, передается на центральную пружинку, на контактную площадку под пружинкой, и наконец на клемму 2. Откуда и снимаются данные для определения положения кузова..
Ух –все.
Из всего сказанного вывод следующий – если дорожка с изменяемым сопротивлением целая - все лечится.
Основная проблема датчика - из-за окисления где-то пропадает контакт.
Наиболее часто (99%) – окисляется контакт между пружинкой и контактной площадкой.

Метод ремонта – очистить пружинки и контактные площадки.(Забыл сказать - пружинки свободно вставляются в углубления когда разбираете датчик не потеряйте их). Короче – главная задача восстановить любым способом контакт между пружинкой и контактной площадкой . Почему «любым» - пружинки и контактные площадки СТАТИЧНЫ.

Внимание – настоятельно рекомендую проверять контакт не визуально, а
- в идеале цифровым мультиметром (загадочное название, а это всего приборчик размером с iPhone и ценой 10-20 USD. Вообще в хозяйстве вещь незаменимая)
- хоть лампочкой с батарейкой .

Все – почистили, прозвонили, крышку прикрутили, выставляем вал в среднее положение (повернули влево до упора – засекли визуально как квадрат на вале стоит, повернули вправо до упора – посмотрели на ход вала и выставили вал на середину(Общий ход вала чуть меньше 180 градусов 160-170 градусов). Это среднее положение вала соответствует положению N кузова и нормальным просветам (Данные для положения кузова есть в файле про который я писал выше).

Как дальше регулировать.
А – надо знать положение кузова в состоянии N. Определяется как расстояние между центром полуоси и центром болта переднего рычага - перед. Как расстояние между центром полуоси и центром болта тяги - Зад. Посмотрите в архиве.

Как регулирую я если необходимо сделать срочно.
Датчики на место - порядок следующий
1. Фишка (клемма)на датчик
2. Крепим пластину с датчиками двумя болтами на 12 к раме
3. Крепим тяги на место (квадрат на валу в квадрат тяги) и гайку на 10.

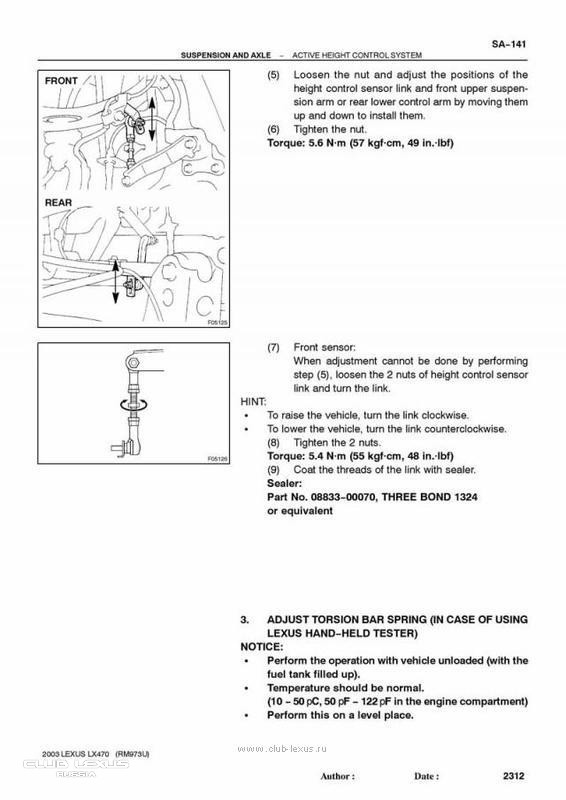

Заводим - и смотрим как и че у нас. Поднимать и опускать кузов можно подкручивая тяги . Все рисунки есть на форуме. НЕ РЕГУЛИРУЙТЕ НА ЗАВЕДЕННОЙ МАШИНЕ.
Не забудьте хомутами закрепить провод с фишкой.

ПРИМЕЧАНИЕ
А датчик начинает барахлить постепенно и проявляется в следующем
1. Когда ПРОПАДАЕТ контакт в датчике машина не поднимается, не опускается положение не менят. Я так понимаю контакт первое время может пропадать - появляться (по какому принципу не предсказуемо, но если уже началось все надо датчик чистить)... пока окончательно не закиснет.
2.Пока он окончательно не закиснет, в том месте где пружинка контачит с площадкой (здесь начинается окисление) возникает дополнительное сопротивление, что в свою очередь искажает данные передаваемые на компьютер (в датчике все построено по принципу - резистора с изменяемым сопротивлением). Дополнительное сопротивление (из-за окисления) изменяет выходное напряжение с датчика - и происходит изменение положения кузова.

На станции что-бы определиться c датчиками должны проверить две вещи
1. Напряжение выдаваемое с датчика (если стоит AHC в положении N на LX стандартно должно быть 2,25 Вольта). Если напряжение с датчика изменилось (а положение подвески не изменяли с N на H или L) компьютер дает команду на изменению высоты подвески и соответственно приведения напряжения выдаваемого с датчика - до 2,25 Вольт - т.е. приведения его к стандартному значению.
2. При стандартном (N) положении подвески есть четкое положение кузова относительно подвески (если надо дам ссылку на данные для переда и зада). Вот это положение и должны на станции проверять.
Обобщаю - для проверки правильности работы датчиков системы AHC на станции должны проверить - напряжение выдаваемое с датчика и положение в котором находится кузов.

Работа амортизаторов и т.п. расчитана по своей программе ИСХОДЯ ИЗ ТОГО ЧТО ПОЛОЖЕНИЕ КУЗОВА ОТНОСИТЕЛЬНО ПОДВЕСКИ соответствует стандартному (там что-то типа i раз в секунду снимаются показания и корректируется работа систем подвески). Поэтому при том, что начинают барахлить датчики системы AHC, начинаются сбои в работе систем подвески и пр.

На станции обязательно должны иметь возможность проверить не просто есть-нет, а цифровое значение напряжения с датчика, и положение кузова (там в Lexus мануале точность положени кузова относительно подвески указывается в !!! десятых долях милиметра).

Тем более что, как я спрашивал у друзей, эта проблема возникает у всех, через 2-4 года эксплуатации новой машины.

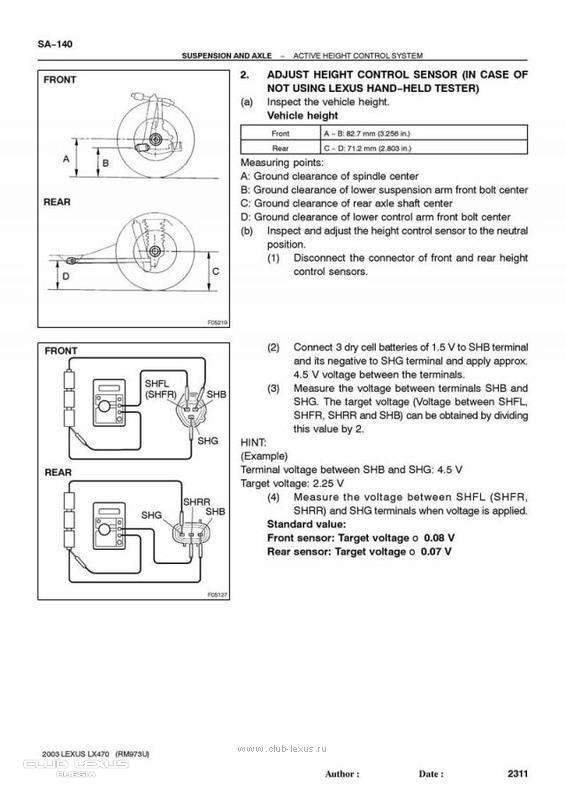

Положение кузова и напряжения для LX
Ремонт системы AHC и датчиков высоты кузова на примере Lexus LX
Ремонт системы AHC и датчиков высоты кузова на примере Lexus LX

На практике все гораздо проще чем кажется, поверьте, писал и правда раза в два дольше чем занимает процесс.
Вроде все. Есть вопросы спрашивайте.
