Информацию предоставил Хищный

Что надо сделать:
1. Запитаться.
2. Монтаж/демонтаж зеркал.
3. Снятие/установка обшивы дверей.

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

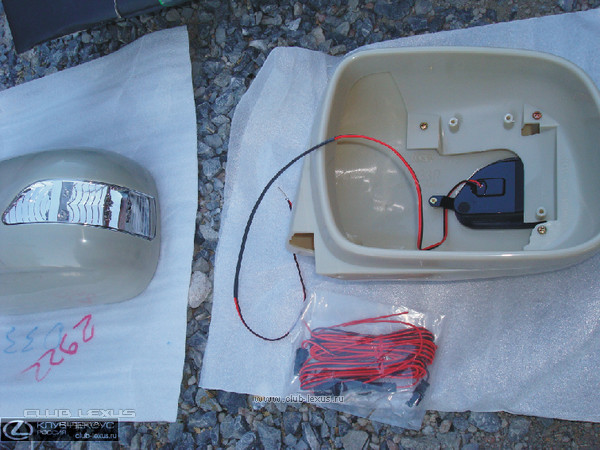

Тайвань, но сделано очень качественно. Практически идентичные родным лопухам, но немного толще, из-за диодов. В комплекте провода и прехранители. Решил запитаться из пучка проводов, надо искать реле поворотников. Находится оно под рулем.

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

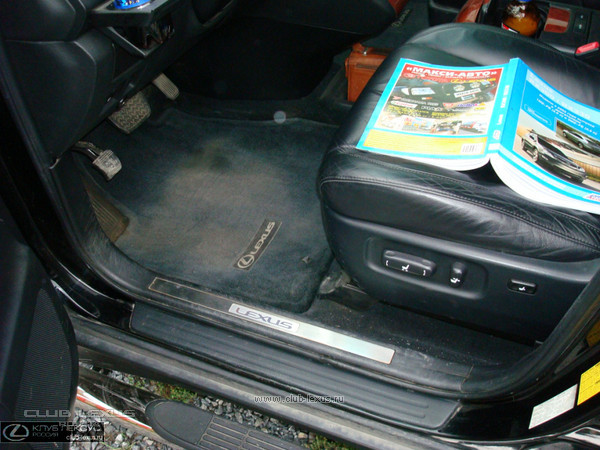

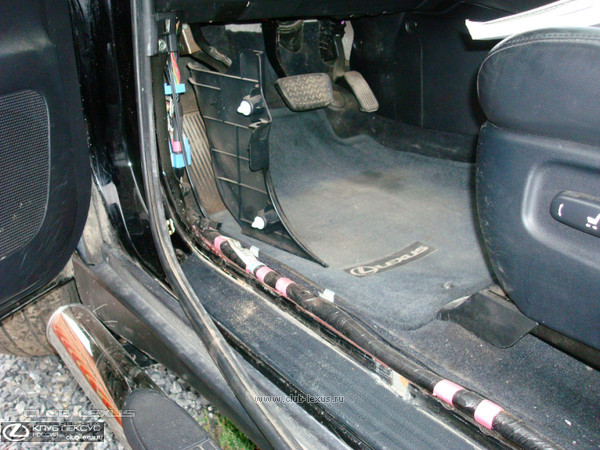

Снимаю обшиву порогов

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

Слушаем, какое реле щелкает при включеном поворотнике

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

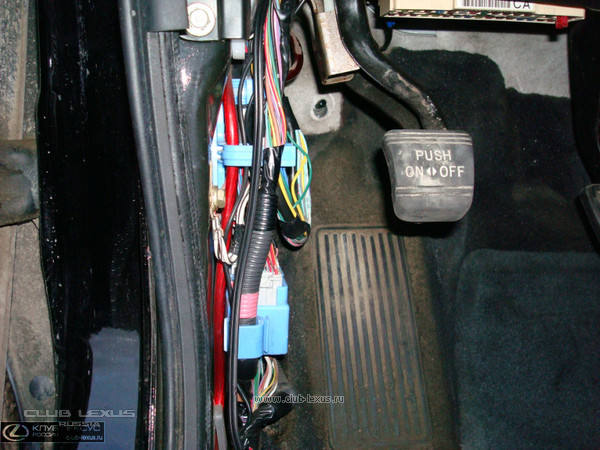

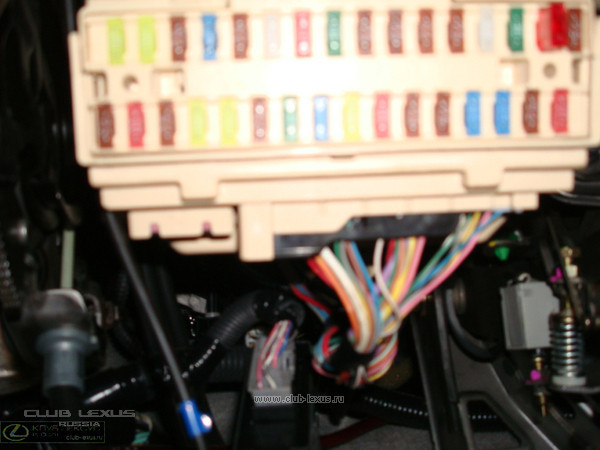

Звук идет из блока предохранителей.

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

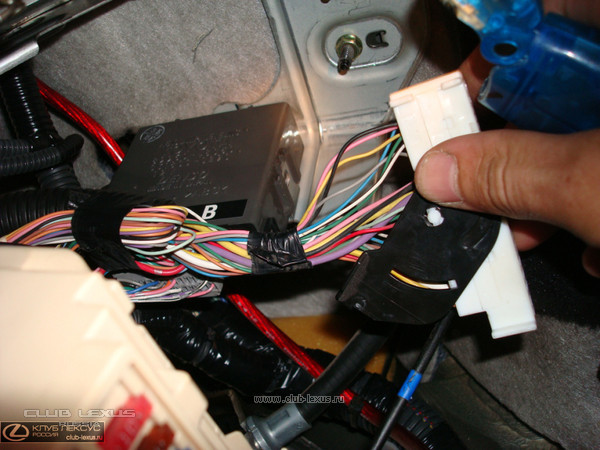

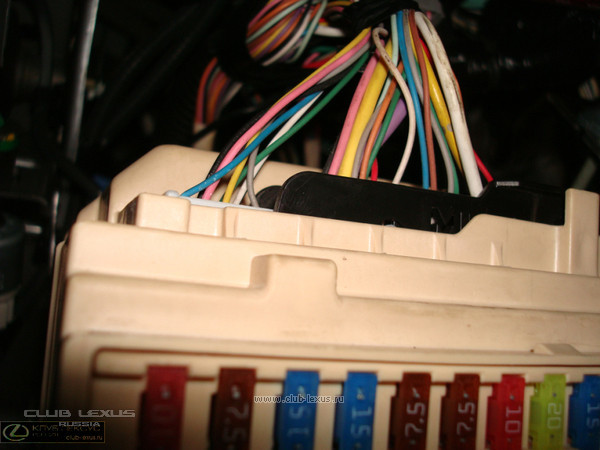

На задней части блока видим разъем, там много проводов.

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

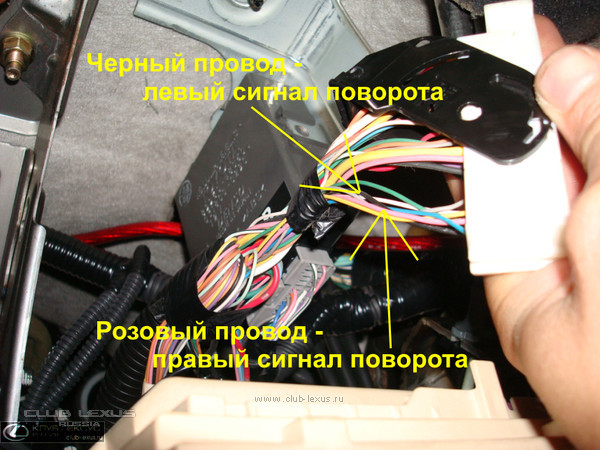

Методом проб и ошибок (в мануале описана совсем другая схема, там на поротники нарисован отдельный штекер) вычисляю необходимые провода. Правый поворот - розовый, левый - черный провод.

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

Это разъем вытащен из блока.

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

Подораться к нему не разбираю весь пучок проводов просто нереально геморойно, нужен опытный гинеколог. Разбирать не хотца.

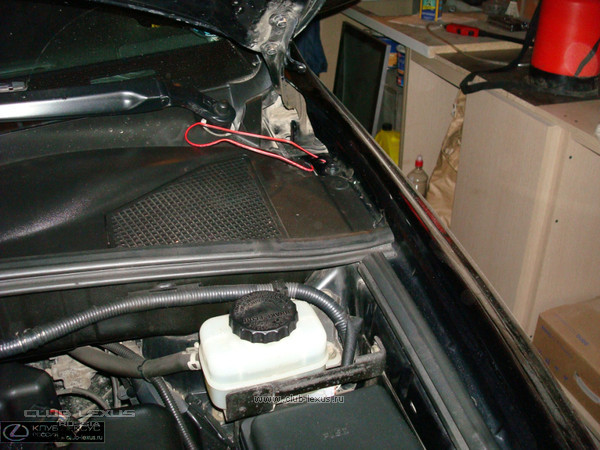

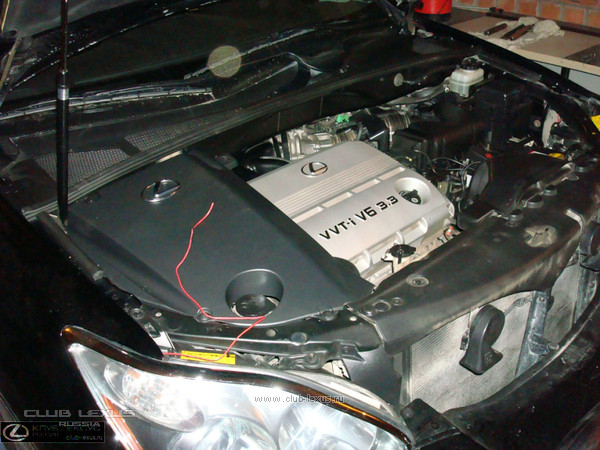

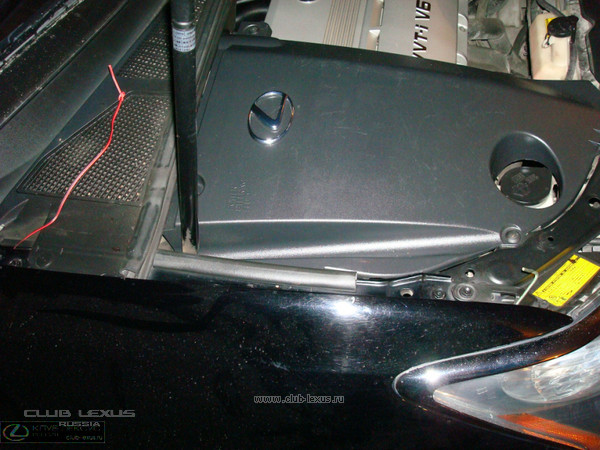

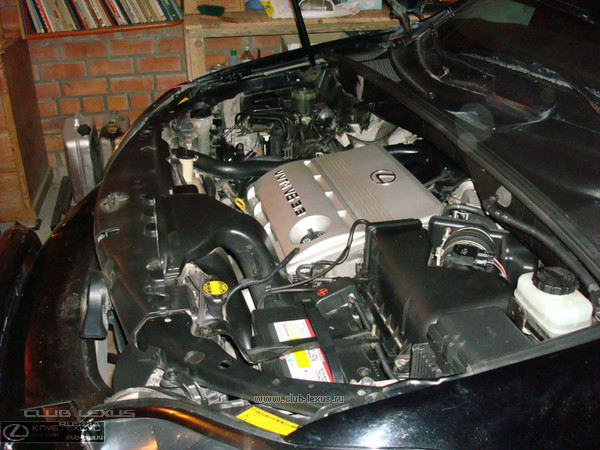

Решил проверить первый способ - тащить питание от передних фонарей. Оказывается там есть отличный сквозной проход в моторный отсек.

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

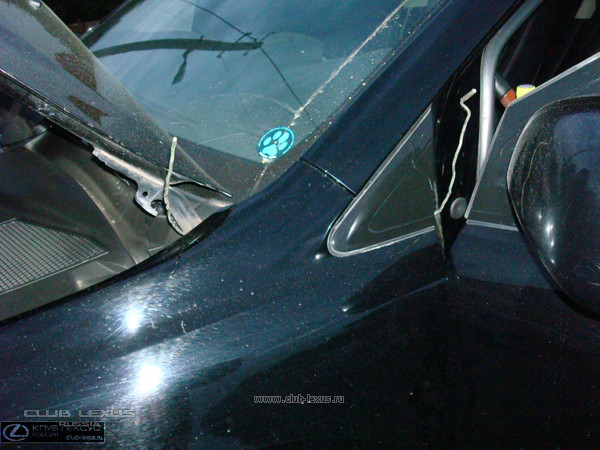

Припихнул проволоку, закрепил проводку и потащил.

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

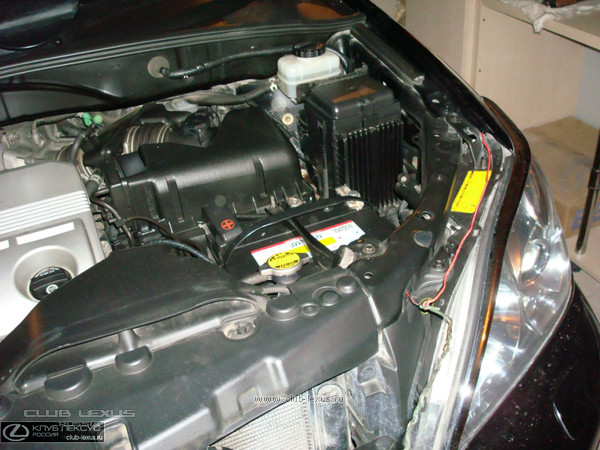

Провод полностью прячется внутри крыла, снаружи оставил только предохранитель. Зацепился, проверил, всё работает.

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

Аналогичные действия с другой стороны.

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

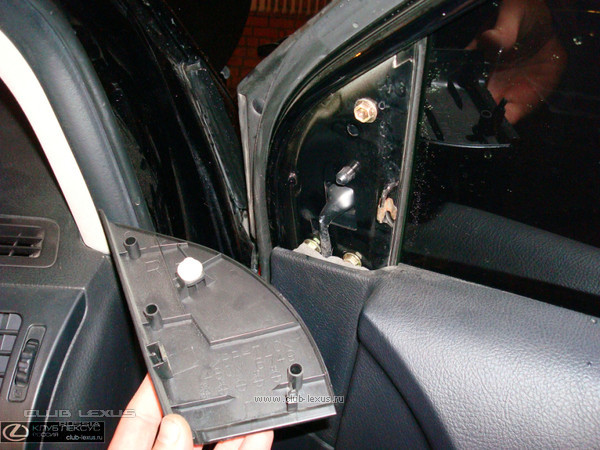

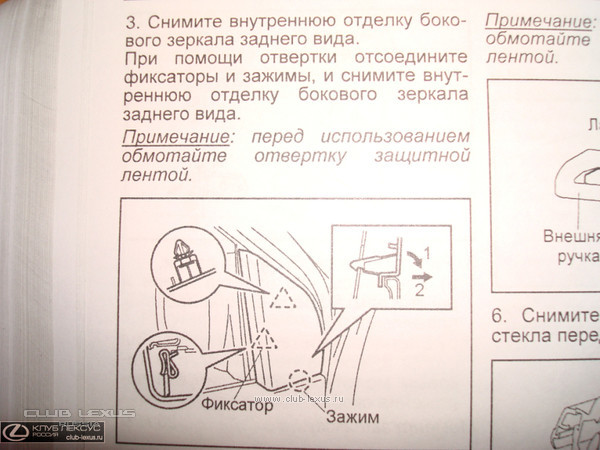

Снятие зеркал. Сначала внутренняя пластиковая заглушка.

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

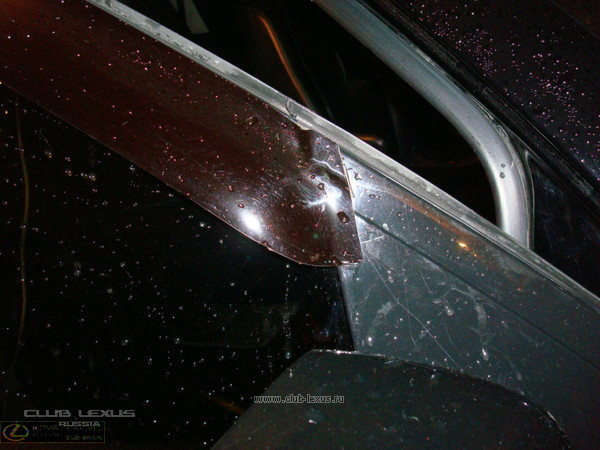

У кого установлены дефлекторы окон возникнет проблемка с демонатажем зеркал, дефлектор частично наезжает на зеркало, надо отклеивать.

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

Два нижних болта крепления зеркала утоплены ниже края обшивы двери, придется разбирать обшиву. В принципе можно отвинтить и без снятия обшивы, но тогда зеркало будут удерживать провода, идущие к зеркальному элементу. В еще большем принципе, можно эти провода тупо обрезать, а потом спаять (что я и сделал с первым зеркалом), но обшиву все равно пришлось снимать. Rolling Eyes

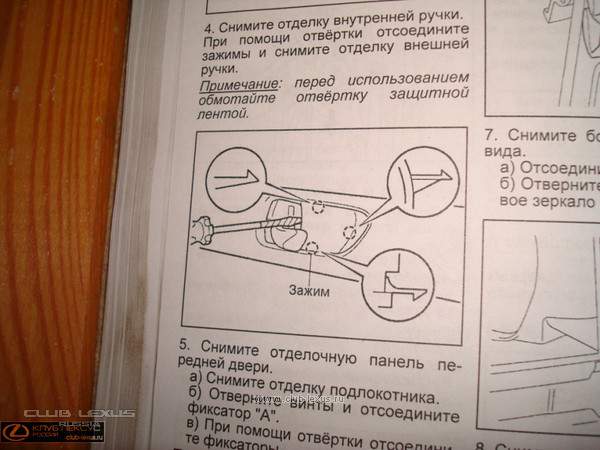

Ручка открывания дверей (внутренняя). Там заглушка на защелках, под ней болт.

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

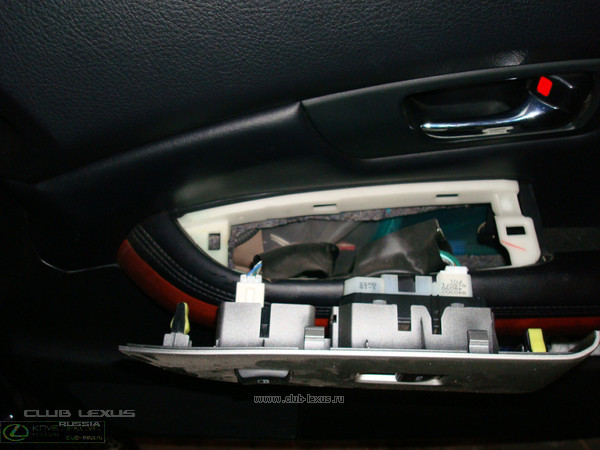

Панель управления стеклами на защелках, снимается легко. Углубление в ручке двери - на дне войлочная прокладка. Её надо подковырнуть, под ней еще один болт.

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

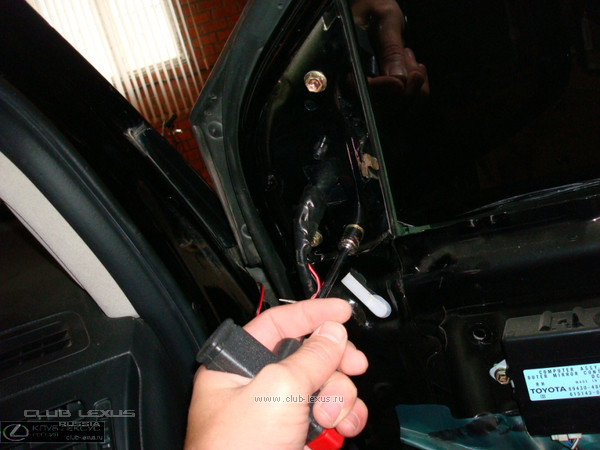

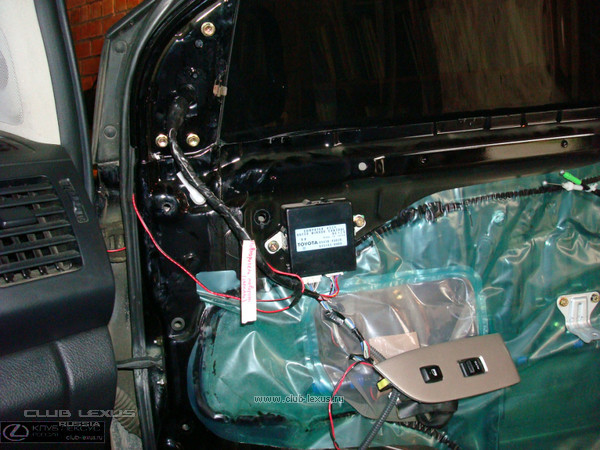

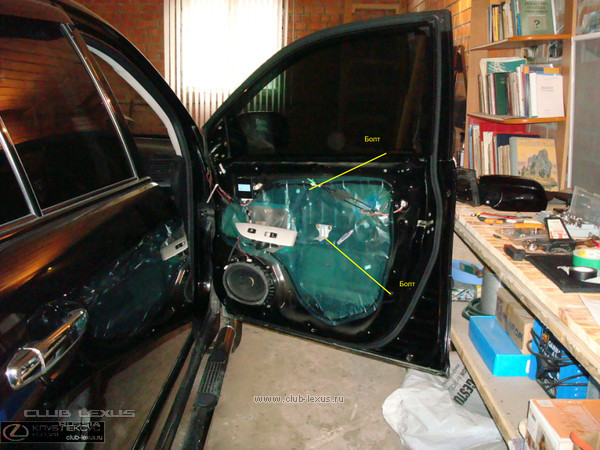

Теперь доступ к болтам крепления открыт.

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

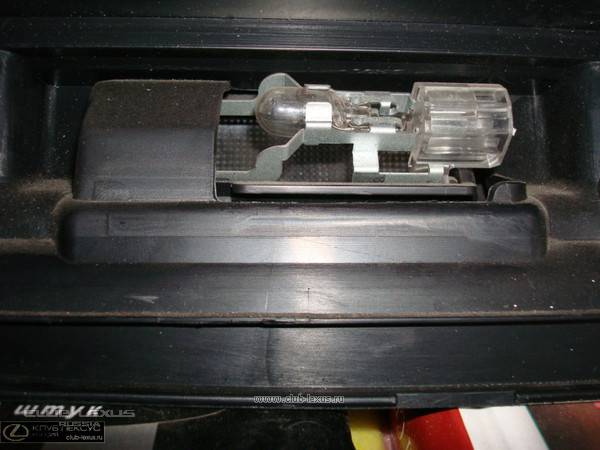

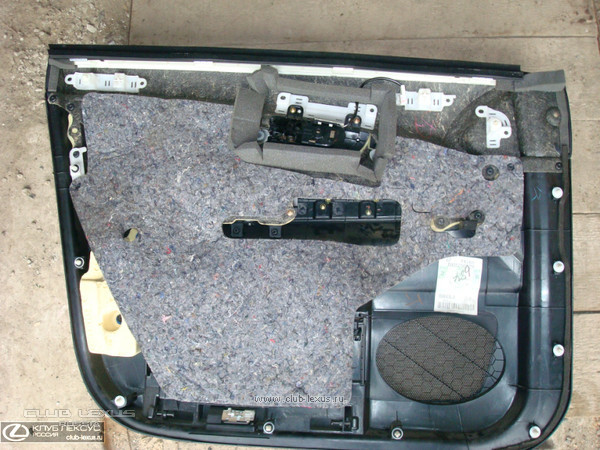

Обшива двери изнутри и лампочка подсветки нижняя (кто-то спрашивал недавно)

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

Начнем-с перенос тела в новую форму....

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

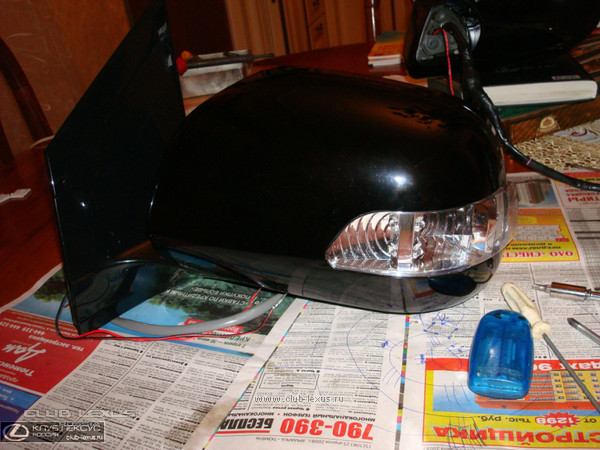

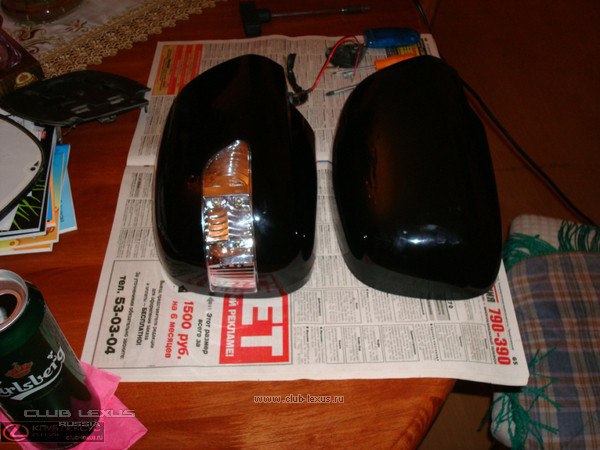

Корпуса с повторителями немного глубже из-за светодиодов.
Отщелкиваем маленькую накладку снизу зеркала

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

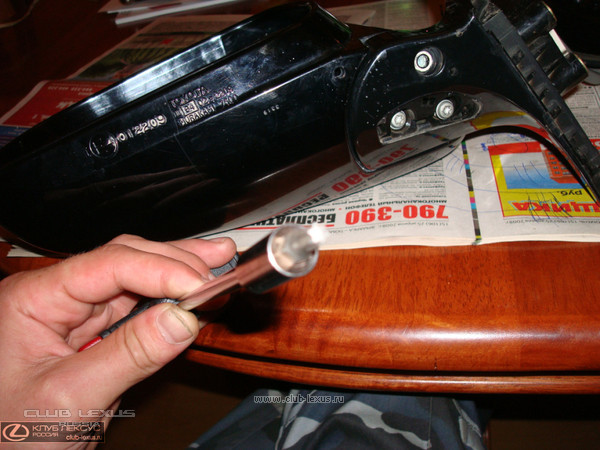

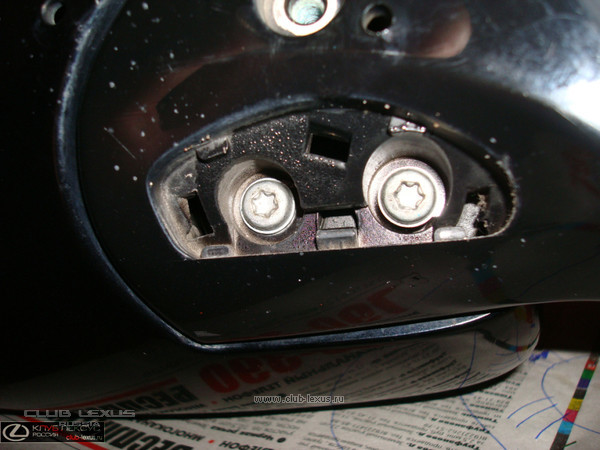

Там болты "звездочки", обязательно запаситесь таким ключом.

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

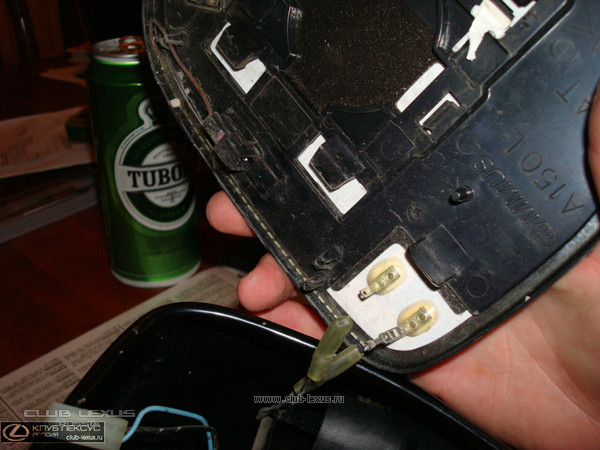

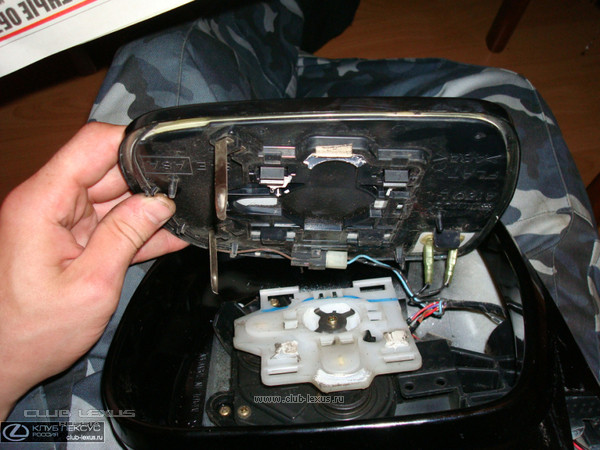

Теперь снятие зеркального элемента. Нижнюю часть поднимаем насколько возможно вверх.

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

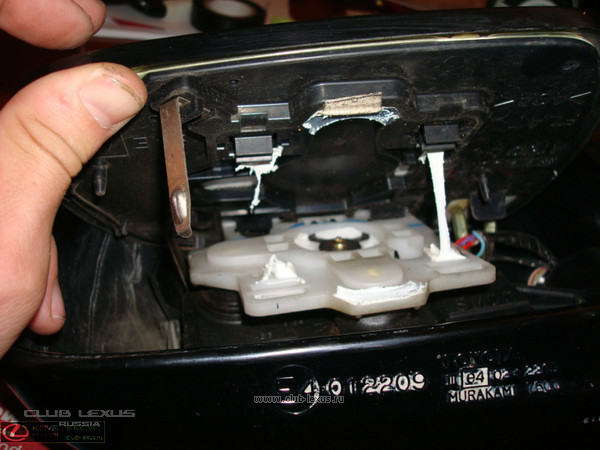

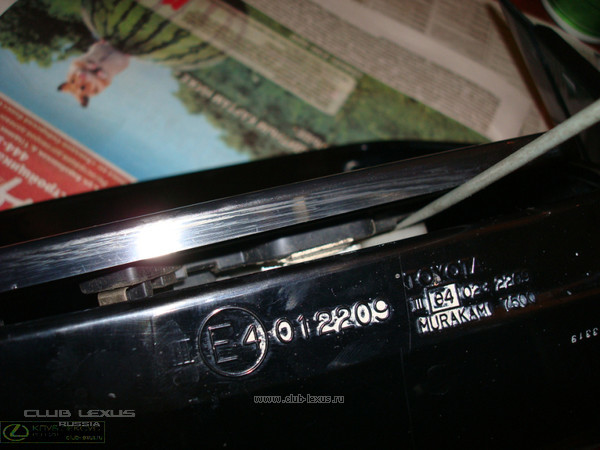

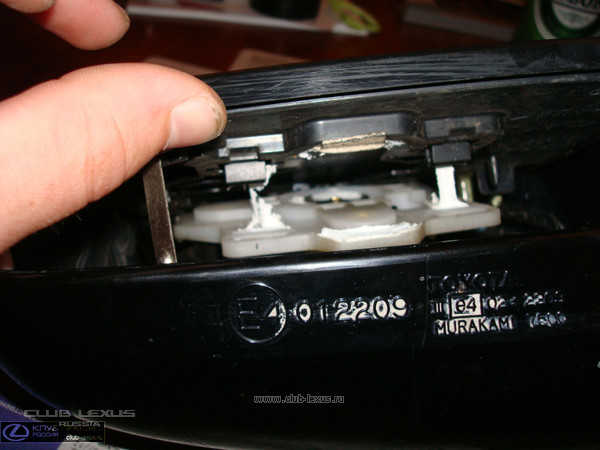

Вставляем плоскую отвертку между черной и белой пластинами и потихонку проворачиваем. Лучше до этой процедуры в щель между зеркалом и корпусом подуть феном, элементы не только на защелках, но и на клею.

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

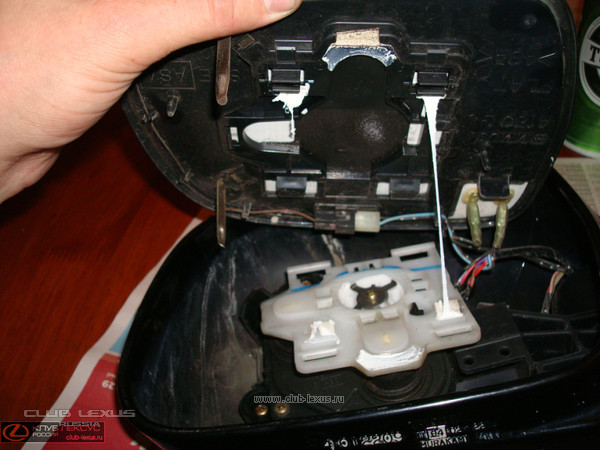

Вот такие защелки

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

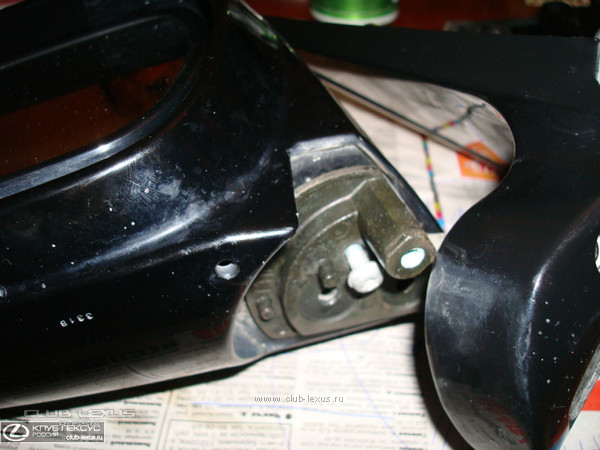

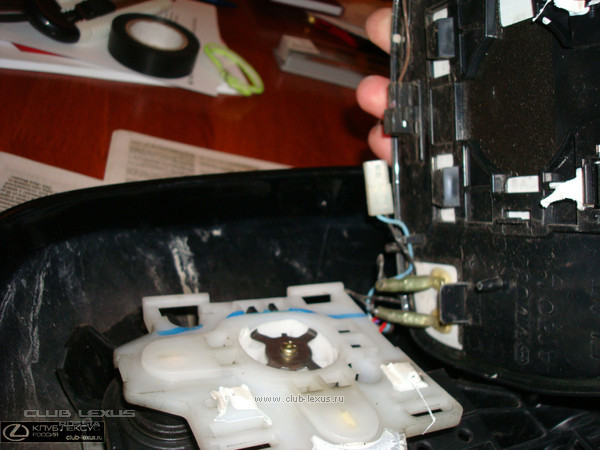

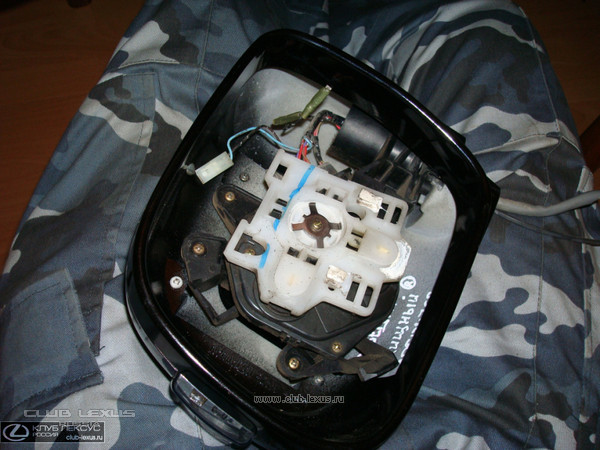

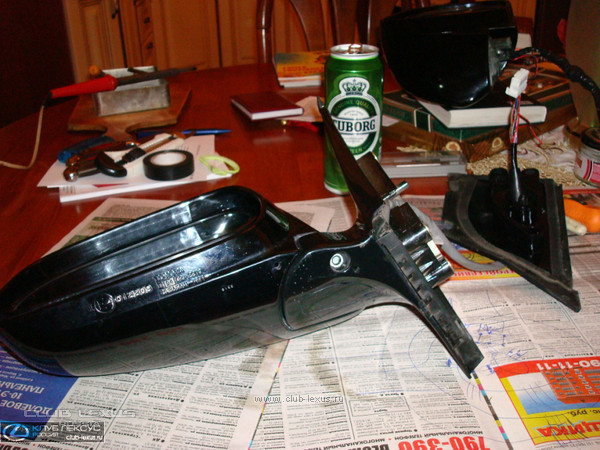

Снимаем сам механизм зеркала

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

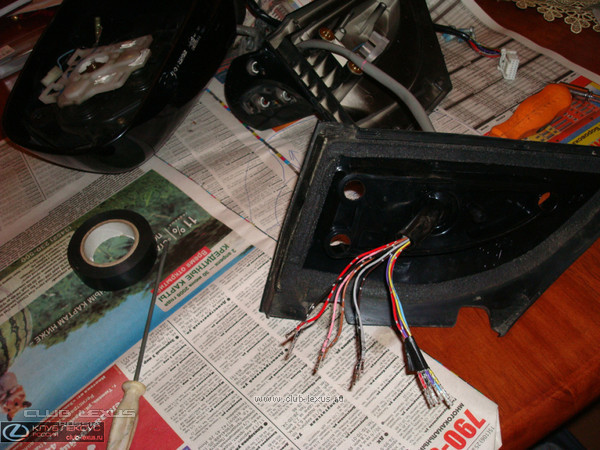

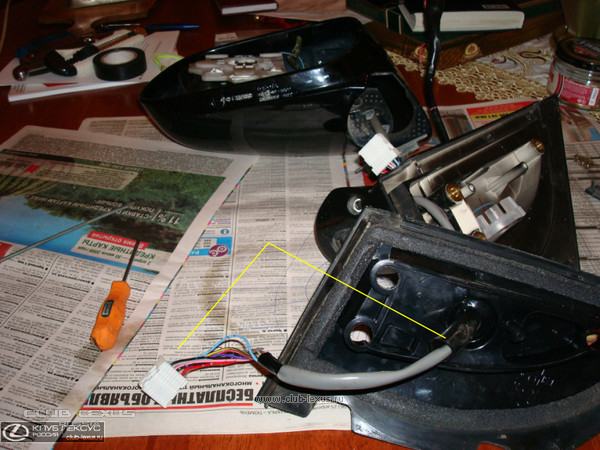

Есть проблемка, штекер по размеру больше, чем отверстие в резиновой прокладке.

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

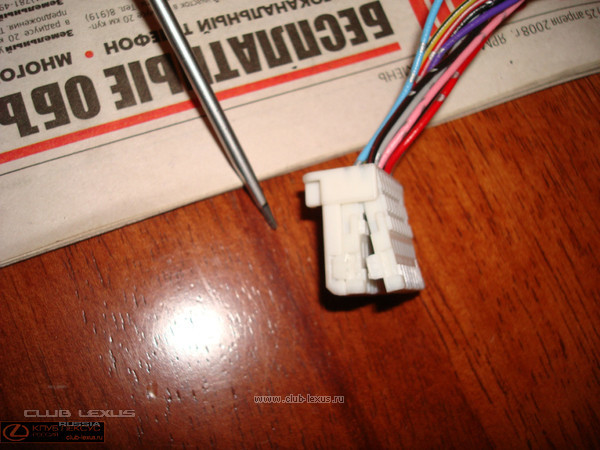

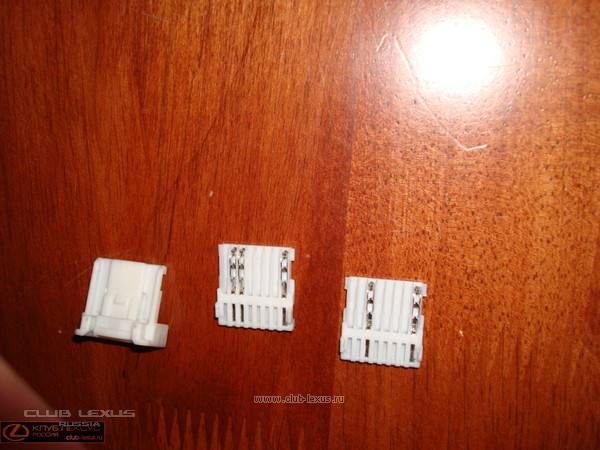

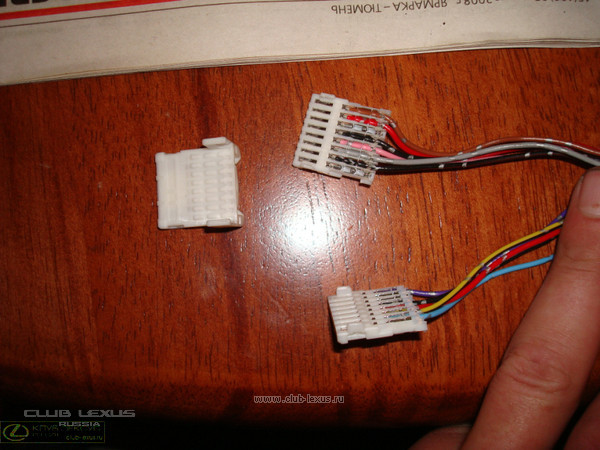

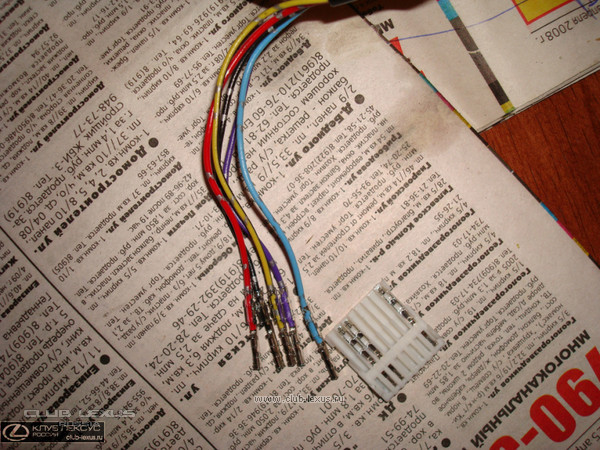

Будем штекер разбирать (не забудьте записать в каком порядке були провода, или держите второе зеркало под рукой).

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

Теперь "в крынку лэзет" (С)

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

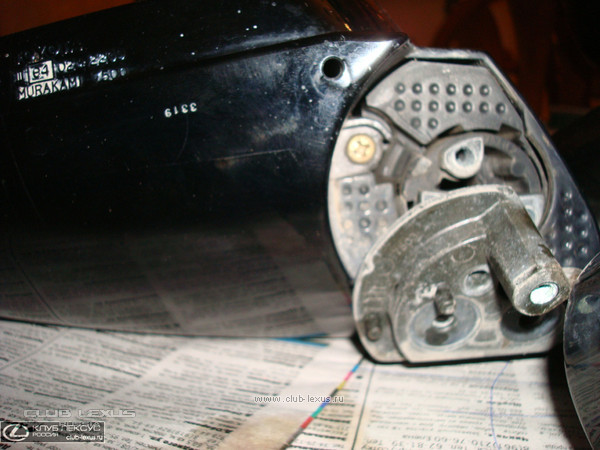

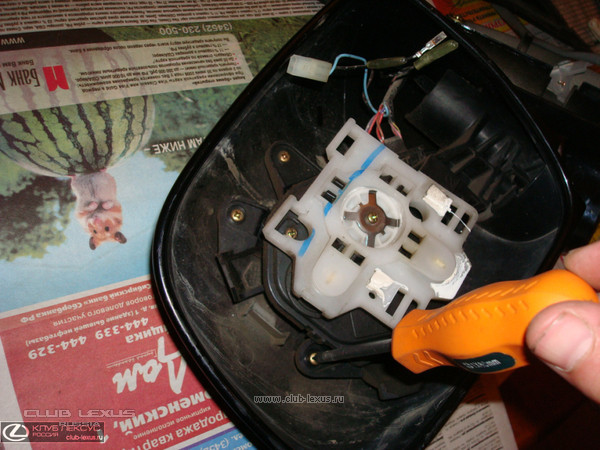

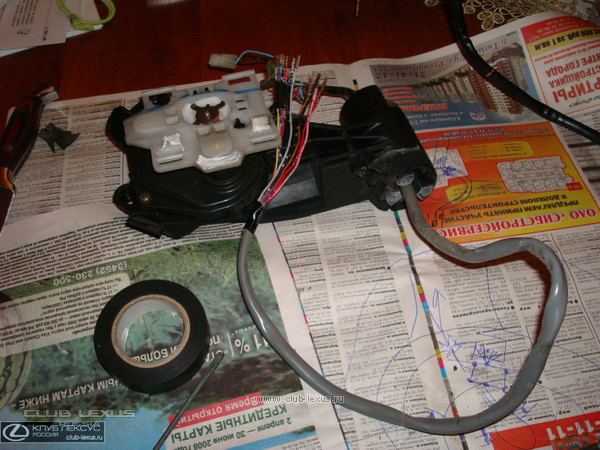

Вот механизм зеркала

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

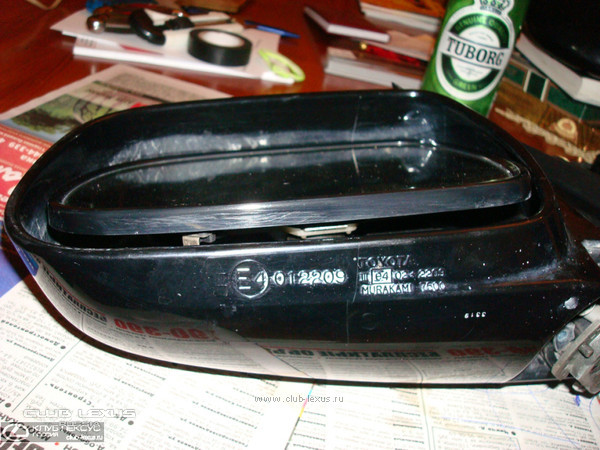

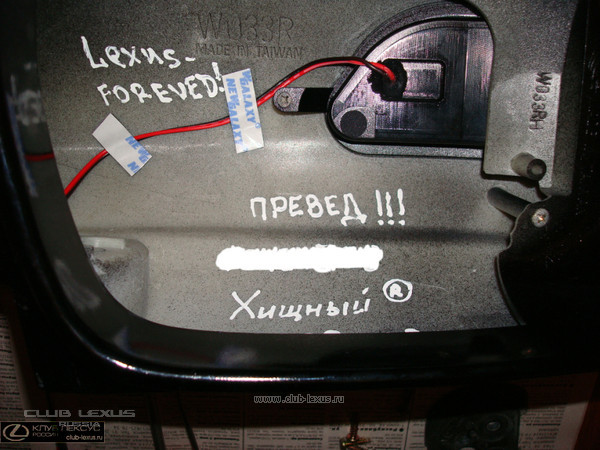

гы... наскальные надписи Very Happy

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

Собираем в обратном порядке

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

Фсё, получите, распишитесь Very Happy
Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

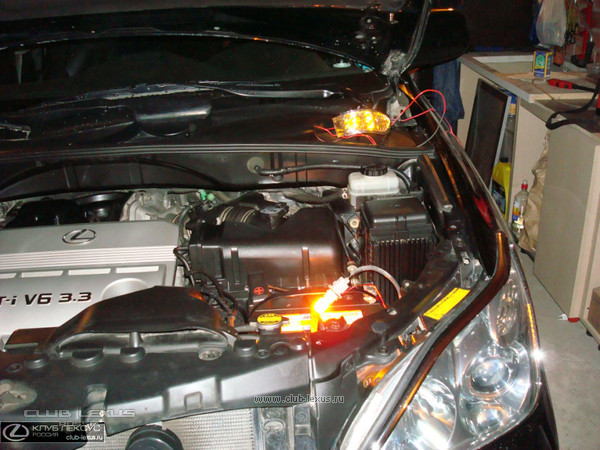

Начинаем пусконаладку

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

Есчо один помощник

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

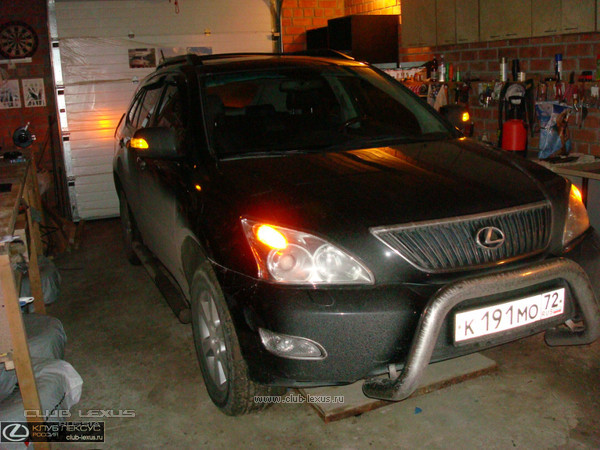

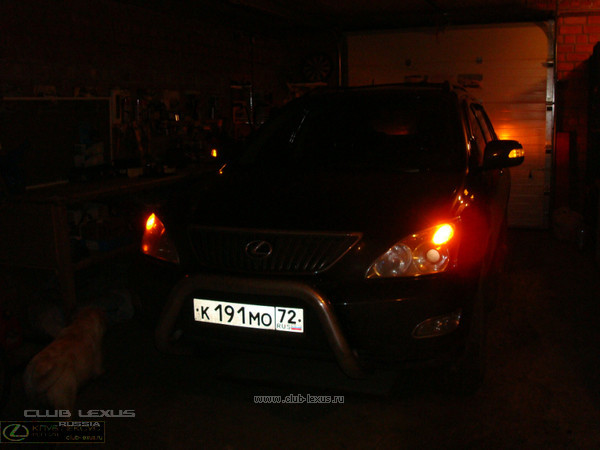

Проверка, подписание акта сдачи-приемки.

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

Установка кожухов зеркал с повторителями поворотов на Lexus RX 330

Все что требовалось сделано, своими руками. Необходимый эффект достигнут, теперь двигающееся сбоку авто видит моё желание совершить перестроение и с удовольствием пропускает. Раньше намерение перестроиться видели лишь впереди и сзади едущие авто.

PS. Актуально только для американцев, у европейцев есть повторитель поворота на передних крыльях.
