В присоединенном файле на стр.460 есть схема, где на ЭКУ навигации стоят коды N4A, N5B и т.д. а внизу в расшифровке(в таблице) ссылка на page52. Когда я на активную синенькую 52 жму, он выдает: нет файла.
Может это Fig.52, как в твоих файлах наверху написано?
Но я начинаю сдаваться, т.к. везде в схемах есть ECU камеры.
Блок находится на правом заднем крыле, рядом с усилком.
club-lexus.ru/p...to/album_pic.php?pic_id=5676
Можно конечно попробовать законнектить напрямую на Нави, но думаю ничего не выйдет. А через ЭКУ, наверное, ничего не выйдет.
В общем жаль. Еще Володе, у которого ЛС460 в Жапании, вопрос задал - может в Японии камеры уже с 02 года на ЛСах были - тогда еще можно побороться, если нет - увы. Тем более я в электронике полный ноль, больше логикой пытаюсь понять как что сделать. Правда на ЕСку ТВ тюнер сам поставил и звук пустил через штатную аккустику (поставил по инструкциям конфы авто.ру и по схемам Кирилла и МериноСа). Камеру на нее не успел поставить - теперь вот мучаюсь, блин
_________________
Игорь
Игорь(have_car) писал(а): В присоединенном файле на стр.460 есть схема, где на ЭКУ навигации стоят коды N4A, N5B и т.д. а внизу в расшифровке(в таблице) ссылка на page52. Когда я на активную синенькую 52 жму, он выдает: нет файла.
В общем проблема вырисовалась - надо разложить композитный видеосигнал на RGB - и тогда будет счастье (контакты 24, 25, 26 на Multi-Display. Как реализовать физически.... пока не могу сказать
Может это Fig.52, как в твоих файлах наверху написано?
Но я начинаю сдаваться, т.к. везде в схемах есть ECU камеры.
Блок находится на правом заднем крыле, рядом с усилком.
club-lexus.ru/p...to/album_pic.php?pic_id=5676
Можно конечно попробовать законнектить напрямую на Нави, но думаю ничего не выйдет. А через ЭКУ, наверное, ничего не выйдет.
Цитата:
Ребят, я в электронике понимаю мало (знал, но забыл...), но может это поможет? Или что-то типа того?
В общем проблема вырисовалась - надо разложить композитный видеосигнал на RGB - и тогда будет счастье (контакты 24, 25, 26 на Multi-Display. Как реализовать физически.... пока не могу сказать
Мультисистемный автоматический транскодер композитного видеосигнала в RGB
Данный модуль позволяет подключать видеоисточники с композитным видеовыходом к штатному радионавигационному устройству на а/м, не имеющих в комплектации штатного ТВ-тюнера. Транскодер обеспечивает декодирование композитного видеосигнала систем PAL, NTSC в компонентный RGB+C-synchro сигналы, а так же имеет возможность автоматического переключения монитора в режим отображения внешнего видеосигнала (например от камеры заднего вида).
Модуль прост в установке и имеет разъём для подключения к штатному головному радионавигационному устройству а/м VW Touareg (2003 м.г.), Passat B6 (2005 м.г.), Golf V (2004 м.г.), Touran (2003 м.г.), Jetta (2005 м.г.), T5 (2003 м.г), Caddy (2004 м.г.), Eos (2006 м.г.). 31-08-2007 7-09-2007 Всё, я врубился. Ну и пень же я. Сам на ЕСку ставил ТВ тюнер с аналогичными функциями. Ставил по этому
Все ваши советы в результате разбудили разум

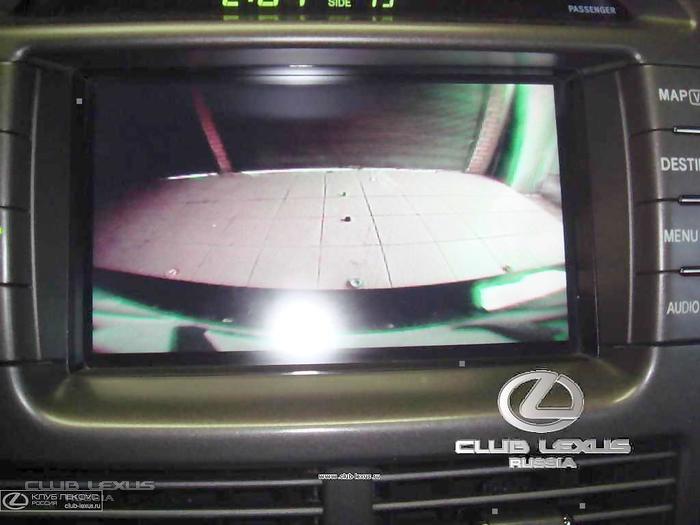

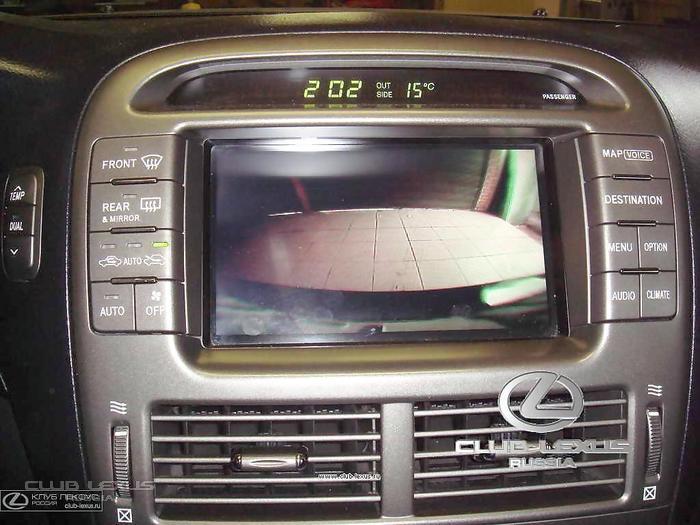

Правда работать будет камера не на автомате, а при нажатии кнопки MAP на мониторе.
В общем алгоритм следующий.
Берем в Веге
1. Absolute TVSM-01 Ver.04 K
2. RGB SYNCHRO - коммутатор
3. Режем провода НАВИ R G B Synchro и в разрыв вставляем коммутатор-транскодер-камера с питанием от заднего фонаря. При задней передаче будет достаточно нажать на мониторе кнопку MAP (надеюсь на это
)
Где я пока запутался.
Схема не совпадает с файлом Сергея Navi Printing from OnDemand5.pdf club-lexus.ru/forum/viewattach.php?p=192517 по контакту G и B.
Буду руководствоваться схемой Сергея.
Когда все сделаю - отчитаюсь. Главное в голове все выстроилось._________________
Игорь
16-09-2007 Ну, собственно, писать особо нечего. Выше все описано.
Если бы заранее знал, какие временные-трудозатраты предстоят по установке - даже не задумывался бы.

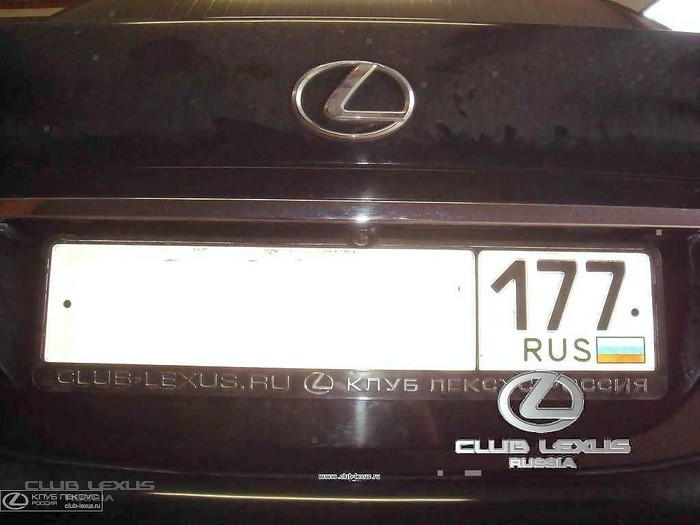

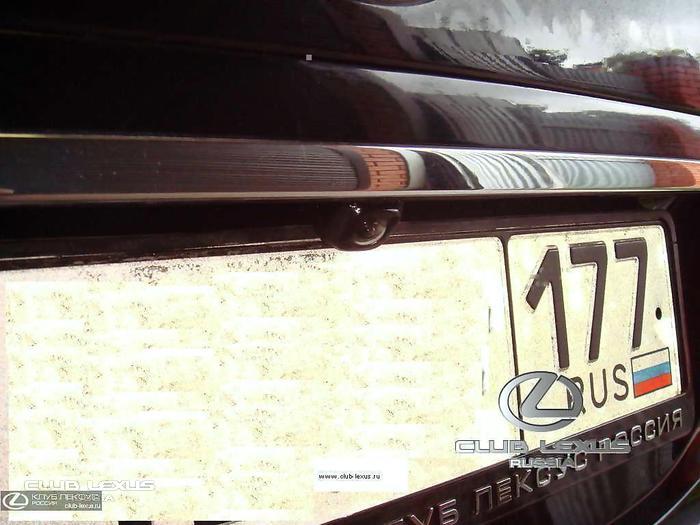

на фотке изолента вдоль края бампера в 10см от края, сбоку в 5см по диагонали
_________________
Игорь
