Обновление штатной навигации на LEXUS/TOYOTA GEN5 AISIN
Эта тема актуальна для Toyota/Lexus 2007-2010 европейского рынка!!!
Пост обновляемый. Данные на 21.08.2018г

Конкретно для машин:
Toyota Land Cruiser 200 2007-2009
Toyota Land Cruiser Prado 120 2007-2010
Toyota Prius 2007-2010
Lexus ES 350 2007-2009
Lexus IS 2007-2010
Lexus GS 2006-2009
Lexus LX570 2007-2010-безHDD
Lexus RX 2007-2009
Lexus SC 2009-2011
Lexus LS 460 2006-2010
Lexus LS 600h- 2006-2010


Раскрыть Оригинальные официальные сборки от TOYOTA Скрыть Оригинальные официальные сборки от TOYOTA

2014г E19 Russia 86271-60A114
2013г E18 Russia 86271-60A113
2012г E17 Russia 86271-60A112 cloud.mail.ru/public/2QXf/9Hc2ggEV7
2011г E16 Russia 86271-60A111 cloud.mail.ru/public/7WZL/QEVNBZJnN
2008г E13 Russia cloud.mail.ru/public/9PMK/nTLmgbw4j
________________________________________________________
*Эти сборки рекомендуется записывать на DVD-приводах из "волшебного списка FAQ"

Раскрыть Народные сборки карт Скрыть Народные сборки карт

2017г E1F Russia link
2017г Карты навигации Lexus/Toyota Е1F - Россия, Европа clublex.ru/p4211937
2018г Полностью русифицированные карты E1F Russia clublex.ru/p4289242

_______________________________________________________
*Эти сборки рекомендуется записывать на болванках DVD+R

Раскрыть Русификация карт Скрыть Русификация карт

Файлы для русификации карт E1B от profi-max clublex.ru/p3778276
Полностью русифицированные карты E1F Russia clublex.ru/p4289242
________________________________________________________
*Эти сборки записываются на любых DVD-приводах

Раскрыть Русификация меню навигации (замена загрузчика) Скрыть Русификация меню навигации (замена загрузчика)

Загрузчик системы навигации находится в файле LOADING.KWI
Как правило, в этом файле находится несколько загрузочных модулей, для разных типов машин.
Перед сменой загрузчика, убедитесь что он подходит для вашей машины.
Замена загрузчика осуществляется заменой диска, на котором есть новый загрузчик. Если на диске обнаружиться более свежий загрузчик, система обновит загрузчик автоматически. Если автоматического обновления не происходит, нужно снимать клемму аккумулятора на несколько минут. После установки загрузчика, он сохраняется в памяти системы.

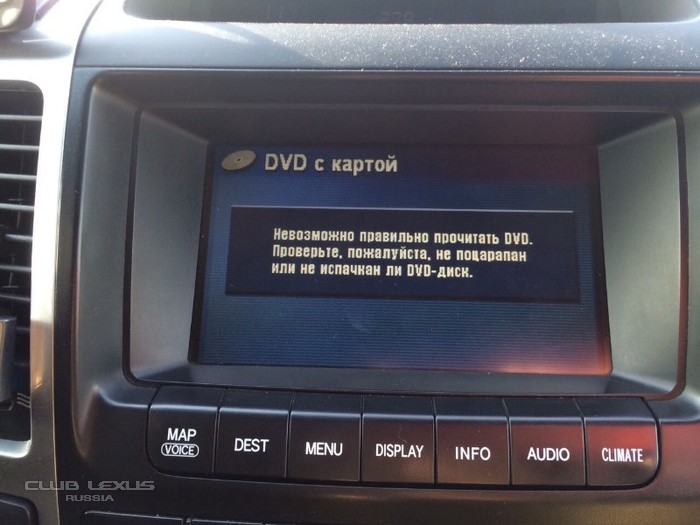

Если система не обнаружит подходящего для вашего автомобиля модуля, никакой загрузки не произойдёт.
Загрузчик с Ё от maxx_18 clublex.ru/p3780380
Пример экрана загрузки системы:
Обновление и русификация


Раскрыть Какие бывают поколения навигации (Generation) Скрыть Какие бывают поколения навигации (Generation)

В данной теме обсуждаются только Gen03 и Gen05 !!!
Внешний вид стартового экрана у разных поколений навигации:
Обновление и русификация
Обновление и русификация
Обновление и русификация
Обновление и русификация
Обновление и русификация

Раскрыть Как узнать какой загрузчик стоит на автомобиле Скрыть Как узнать какой загрузчик стоит на автомобиле

Для этого нужно зайти в сервисное меню. Делается это 2-мя способами:
1-й способ. Ключ в замке зажигания в положение ON (ВКЛ),
включить режим настройки экрана кнопкой "DISPLAY",
коснуться областей экрана, выделенных на рисунке, в следующем порядке:
верхний левый -> нижний левый -> верхний левый -> нижний левый -> верхний левый -> нижний левый.
Обновление и русификация

2-й способ. Ключ в замке зажигания в положение ON (ВКЛ), нажать и удерживать кнопку INFO, переключателем света:
выключено -> включить габариты -> выключить -> включить габариты -> выключить -> включить габариты -> выключить.

Получается, например, так: AISIN - система, V309 - модуль, 105L - версия модуля.
V15.01.03 - это версия карт
Обновление и русификация
Выход из сервисного меню - удерживать кнопку "DISPLAY" 3 секунды.




Раскрыть Как самостоятельно записать диск с картами Скрыть Как самостоятельно записать диск с картами

Болванки DVD+R - однослойный диск объемом 4,7 Gb
Болванки DVD+R DL - двухслойный диск объемом 8 Gb
Чтобы записать оригинальные образы карт, их нужно уменьшать до размера 4,7Gb и записывать на однослойные диски. Записывать желательно с помощью DVD-приводов из "волшебного списка FAQ" (см. далее).
Оригинальные сборки записать на двухслойные диски (DVD+R DL) вообще невозможно.
Кроме этого, в открытом доступе имеются модифицированные карты и загрузчики, при использовании которых, можно записывать карты на любом приводе.
Совет №1. sanya72 писал(а):
перед записью проверяйте хеш-сумму образа
1 – Записываете образ при помощи программы ALCOHOL 120% с дополнительными настройками для нее ,
а именно в НАСТРОЙКАХ во вкладке ЗАПИСЬ выставить галочку над полем ПРИ ЗАПИСИ DVD+R+RW ИЗМЕНЯТЬ BOOK TYPE на DVD-ROM
2 – Идем в машину вытаскиваем прошлый диск (если он у вас был)
3 – Открываем капот, снимаем клемму на аккумуляторе ИЛИ предохранитель медиацентра на 10 мин, затем одеваем или вставляем.
4 – садимся в машину, включаем зажигание (не заводим). У кого кнопка просто не жать на педаль тормоза в момент нажатия кнопки!
Вставляем записанный диск и наслаждаемся навигацией
Обращаю внимание еще раз, отключать клемму аккумулятора ИЛИ предохранитель ОБЯЗАТЕЛЬНО!!!
Совет №2. profi-max писал(а):
Я записываю диски программой UltraIso Premium Edition. Там есть пункт в меню Инструменты -> Записать образ CD, если кто не знает. Очень удобно, можно сразу отредактировать содержимое образа и сразу его записать. Никакой booktype там не выставляю, его там и нет. Болванки беру Вербатим или ТДК. DVD+R и DVD-R отличаются размером, но писать можно на любых. Записывал диски на разных приводах самых обычных и разницы не замечал
Большинство опытных пользователей СПРАВЕДЛИВО считают, что неудачи при записи дисков связаны с некачественными болванками. Тем не менее, существует мнение, что для записи дисков требуются "особенные" привода DVD-ROM. Если вы склоняетесь к тому, что вам не повезло именно с приводом, а всё остальное -голова, руки и болванки в порядке, тогда читайте этот FAQ club-lexus.ru/forum/viewtopic.php?t=24603


Раскрыть Назначение файлов навигационного диска Скрыть Назначение файлов навигационного диска

LOADING.KWI - Загрузчик. Файл содержит несколько загрузочных модулей для разных моделей автомобилей.
05.CMP - Этот файл содержится только в сжатых сборках карт. Определяет какие файлы и каким образом сжаты.
ALLDATA.KWI - Основной файл с картами, общими навигационными данными и менеджментами вспомогательных функций.
COVERAGE.BIN - Файл со ссылками на файлы изображений покрытия карты (VGA и EGA мониторы)
COVERAGE.TXT - Файл со ссылками на файлы изображений покрытия карты (мониторы GEN03)
DICVCE56.KWI - Файл с базой данных команд голосового управления.
DUMMY**.KWI - Файл заглушка
EXPCTEGA.KWI - Таблицы ссылок на пиктограммы (мониторы EGA)
EXPCTVGA.KWI - Таблицы ссылок на пиктограммы (мониторы VGA)
INDEXDAT.KWI - Заголовочный файл поисковой базы данных
PCT2MNG.KWI - Расширение Graphic Management для мониторов VGA и EGA
PCTEGA2.KWI - Пиктограммы (мониторы EGA)
PCTVGA.KWI - Пиктограммы (мониторы VGA)
REGION.KWI - Дорожный граф. Таблица для построения маршрутов.
VERPARA.KWI - Расширение Parameters Management для мониторов VGA и EGA
VERSION.TXT - Версия карты
VOICEDAT.KWI - Файл с звуковыми фразами голосового сопровождения.

Папки 206, 214, 308, 312, 443, 453 - содержат файлы загрузочных менеджеров LDM(Loading Manager).
Папка BMP - Содержит файлы изображений покрытия карты.
Папка IDX - Содержит файлы базы данных поиска.
ARSSR001, ARGSR001, FMCDT001, ZONESEL, ZNTELSRC, ZNSADRSRC, ZNPOISRC, ZNITSSRC, ZNFWYSRC, ZNARCSRC - являются общими для всей базы данных.
Остальные файлы относятся к конкретным странам и конкретным функциям поиска. При необходимости снизить размер диска можно удалить файлы FWYSRxxx, ITSSRxxx, POISRxxx, SADSRxxx, TELSRxxx.
Файлы FWYDTxxx, ITSDTxxx, POIDTxxx удалять нельзя.
Далее (ххх - это код страны)
ARCSRxxx.IDX, SADSRxxx.IDX - поиск по адресу
FWYDTxxx.IDX, FWYSRxxx.IDX - поиск по автомагистралям
ITSDTxxx.IDX, ITSSRxxx.IDX - поиск по перекресткам
POIDTxxx.IDX, POISRxxx.IDX - поиск по ПОИ
TELSRxxx.IDX - поиск по номеру телефона
Коды стран:
001 - Чехия
002 - Эстония
003 - Финляндия
004 - Венгрия
005 - Литва
006 - Латвия
007 - Польша
008 - Румыния
009 - Россия
010 - Словакия
011 - Украина
_____________________________________________________________________
* Мониторы GEN03 и GEN05 (VGA и EGA) - имеют разное разрешение экрана
* Что такое Дорожный Граф тут yandex.ru/company/technologies/routes


  •
  • +45
11-05-2016
11-05-2016
maxx_18 писал(а):
Расскажу как у нас. (на Ауди, если что)
У Тойоты не так.
maxx_18 писал(а):
Какой же привод считать волшебным - я так до сих пор и не знаю.
Название образное, тот кто физически может "закрыть" болванку как DVD-ROM, всё.
maxx_18 писал(а):
дело не только в способности устанавливать правильный бук-тайп, дело именно в приводах.
Для Тойоты только так. Даже "волшебный" привод не способен записать "двухслойку", проблема в переходе слоёв, только DVD-ROM тут не спасёт, заводская защита производителя всё равно будет нарушена и в итоге фиаско с диском. Модифицированные загрузчики как правило снимают защиту на всё, и на Бук-тайп и на запись двухслойки, другого решения записать оригинальный образ Тойотовской двухслойной Навигации не существует. Записать "однослойку" оригинала можно, и если нет необходимости в куче не нужных стран кроме России, то зачем ломать голову ? Список приводов известен - кто желает, Велком ! Very Happy
Но давайте не забывать:
во первых, как я понимаю в открытом доступе есть какой то древний модифицированный загрузчик, ему не нужен "чудо привод", или тоже нужен ? Просто ни разу им не пользовался. Смысл заморачиваться этими эксклюзивными резаками ? Rolling Eyes
Во вторых, эта тема от Олега "обобщающая", ну смысл сейчас возращаться на несколько лет назад и ворошить старое плодя кучу страниц "что есть правильный привод" и как писать оригинальные образы ? Ну ведь этому посвящено куча дебат, и что опять по новой ? Shocked [/b]

_________________

В технике чудес не бывает

  •
11-05-2016
11-05-2016
Подведем итог.
Оригинальные образы карт, нужно уменьшать до размера 4,7Gb и записывать на однослойные диски. Записывать желательно с помощью приводов ДВД из "волшебного" списка. Оригинальные сборки записать на двухслойные диски вообще невозможно.
Тем не менее в открытом доступе имеются модифицированные загрузчики, при использовании которых, можно записывать карты на любом приводе, который способен установить тип диска (booktype) DVD-ROM.
Всё правильно? Все согласны? У кого есть замечания или дополнения?
  •
11-05-2016
11-05-2016
барс027 писал(а):

Но давайте не забывать:
во первых, как я понимаю в открытом доступе есть какой то древний модифицированный загрузчик, ему не нужен "чудо привод", или тоже нужен ? Просто ни разу им не пользовался. Смысл заморачиваться этими эксклюзивными резаками ?
Этот древний загрузчик ничем не хуже новых, т.к. никаких серьезных улучшений в загрузчиках Тойота не делала. И "волшебный привод" для него не нужен.
  •
11-05-2016
11-05-2016
Давайте посмотрим иначе, что-то же в том диске к которому вы приложили руки модифицированно, что позволяет ему записываться на любом резаке. Значит и любой загрузчик можно переделать?
  •
11-05-2016
11-05-2016
profi-max писал(а):
в открытом доступе имеются модифицированные загрузчики, при использовании которых, можно записывать карты на любом приводе, который способен установить тип диска (booktype) DVD-ROM.
Подчёркнутое можно удалить, там (с модифицированным загрузчиком), наличие DVD-ROM уже не важно, диски можно писать просто на любом приводе. Wink

_________________

В технике чудес не бывает

  •
  • +1
11-05-2016
11-05-2016
profi-max писал(а):
Подведем итог.
Оригинальные образы карт, нужно уменьшать до размера 4,7Gb и записывать на однослойные диски. Записывать желательно с помощью приводов ДВД из "волшебного" списка. Оригинальные сборки записать на двухслойные диски вообще невозможно.
Тем не менее в открытом доступе имеются модифицированные загрузчики, при использовании которых, можно записывать карты на любом приводе, который способен установить тип диска (booktype) DVD-ROM.
Всё правильно? Все согласны? У кого есть замечания или дополнения?
все верно кроме одного-при записи на этот модефицированый загрузчик (booktype) DVD-ROM.уже не важен!!!
записывать можно на любом нормальном резаке-хоть на лаптопе диски 4.7гб
смена (booktype)на DVD-ROM важна только для оригинального образа обрезаного до 4.7гб
и начиная с диска E1D RUSSIA EUROPE 2016/2017 Ver.1 нужно менять и VOICEDAT KWI на тот что сделал Олег..т.к размер образа увеличился и простой вырезки ПОИ уже не достаточно.

_________________

разработка ПО GPS для Toyota и Lexus
блог: navigps.org

  •
  • +2
11-05-2016
11-05-2016
Леонид всё верно. Единственное что хотел бы добавить что для Gen-3 звуковой файл не полностью совместим с картами. Надо видимо править звуковой файл под карты E1D по новой. Глюк заключается на Автомагистрали покрайней мере в Санкт-Петербурге: при съезде с Автомагистрали когда говорит куда и через сколько съезжаем не говорит куда съезжаем просто молчание и сбой диска вот такой:
Обновление и русификация
Выяснил что глюк связан со звуковым файлом просто удалив из образа вообще звуковой файл и сейчас глюк ни разу не проявился.
Однако в последней Русской сборке E1B Олега впервые поправленный им звуковой файл работал идеально, а тут всё пропало.
  •
11-05-2016
11-05-2016
Поправил заглавный пост в разделе "Самостоятельной записи диска" и расписал "Назначение файлов". Проверяйте
  •
11-05-2016
11-05-2016
Можно по индексным файлам чуть подробнее расписать. Типа, что файл ZONESEL содержит список стран, ARGSR001 - список категорий ПОИ и т.д. По DUMMY**.KWI - это файлы, которые находятся в конце первого слоя, начале второго и конце второго в случае двуслойного диска, в случае однослойного такой файл один - в конце диска. На что влияют - я не знаю.

_________________

Ваз2105 - Audi 80 - Audi A6/C4 q - Audi A3/8L - Audi A4/B7 q

  •
11-05-2016
11-05-2016
Слишком много подробностей тоже ни к чему, только людей запутывать. Такие подробности лучше расписать в теме "Курим Киви", хотя это как форумчане решат. Можно и расписать.
  •
12-05-2016
12-05-2016
maxx_18 писал(а):
Можно по индексным файлам чуть подробнее расписать. Типа, что файл ZONESEL содержит список стран, ARGSR001 - список категорий ПОИ и т.д. По DUMMY**.KWI - это файлы, которые находятся в конце первого слоя, начале второго и конце второго в случае двуслойного диска, в случае однослойного такой файл один - в конце диска. На что влияют - я не знаю.
DUMMY скорее всего как маркеры как вы и написали - показывают голове с какого места переходить на след слой. Где-то видел описание, может быть не для нави а для других защищенных дисков типа xbox, что по адресу этого файла при записи двуслойки нужно явно выставлять в настройках того же Алкоголя этот адрес перехода на другой слой.
link описание ситуации для видео двд
  •
  • +1
12-05-2016
12-05-2016
xone писал(а):
maxx_18 писал(а):
Можно по индексным файлам чуть подробнее расписать. Типа, что файл ZONESEL содержит список стран, ARGSR001 - список категорий ПОИ и т.д. По DUMMY**.KWI - это файлы, которые находятся в конце первого слоя, начале второго и конце второго в случае двуслойного диска, в случае однослойного такой файл один - в конце диска. На что влияют - я не знаю.
DUMMY скорее всего как маркеры как вы и написали - показывают голове с какого места переходить на след слой. Где-то видел описание, может быть не для нави а для других защищенных дисков типа xbox, что по адресу этого файла при записи двуслойки нужно явно выставлять в настройках того же Алкоголя этот адрес перехода на другой слой.
link описание ситуации для видео двд
уверен на 100% если в этом разобраться станет возможно писать и оригинальные образы 1 в 1 без обрезок
только вот с учетом программы Олега с добавлением домов и русских загрузчиков -это скорее всего интересно для записи дисков с европейскими странами..имхо
хотя поверх этого загрузчика работают даже двухслойки

_________________

разработка ПО GPS для Toyota и Lexus
блог: navigps.org

  •
  • +1
14-05-2016
14-05-2016
Вопрос: при записи записывать сам образ .iso или его смонтировать в привод и перекатать как диск? Хэлп, други!!!

_________________


  •
14-05-2016
14-05-2016
leprendo писал(а):
Вопрос: при записи записывать сам образ .iso или его смонтировать в привод и перекатать как диск? Хэлп, други!!!
в программе для записи указать путь к образу и программа сама запишит-ImgBurn-например

_________________

BMW X5,Toyota Land Cruiser 200 2007

  •
  • 0
14-05-2016
14-05-2016
leprendo писал(а):
Вопрос: при записи записывать сам образ .iso или его смонтировать в привод и перекатать как диск? Хэлп, други!!!
На ДВД диске после записи должно оказаться то, что внутри файла ISO, а не сам файл iso.
Вот я и говорю, что без видеоинструкции по записи дисков нам тут никак не обойтись)))
А Барс всё стесняется сделать )))
  •
