Итак.

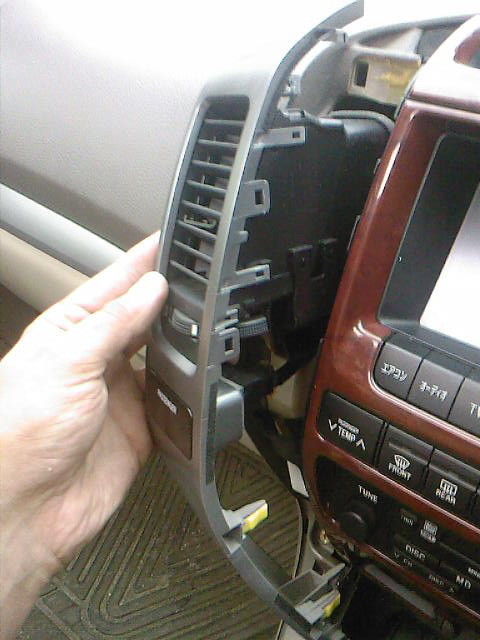

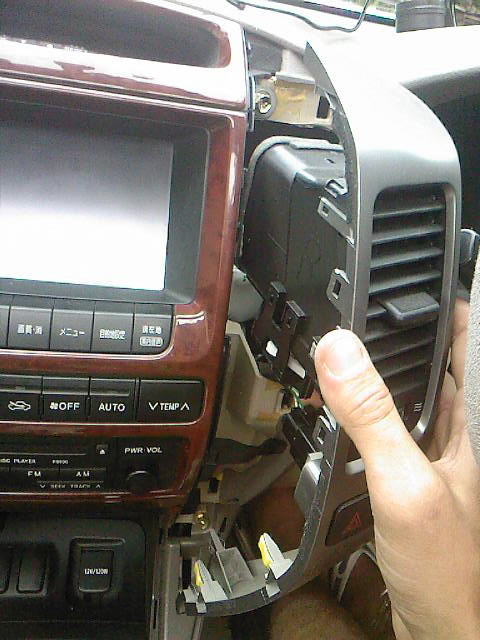

Снимаем декоративные панели в салоне. Начинаем с нижних концов - и тянем вверх до отщелкивания, затем на себя:
Разводка звука от Phantom SPT-100 в TLC Prado-120
Разводка звука от Phantom SPT-100 в TLC Prado-120

_________________


  •
28-08-2009
avatar blur blur
avatar
28-08-2009
затем снимаем воздуховоды, начинаем тянуть так же с нижних сторон:
Разводка звука от Phantom SPT-100 в TLC Prado-120
Разводка звука от Phantom SPT-100 в TLC Prado-120
Разводка звука от Phantom SPT-100 в TLC Prado-120

_________________


  •
28-08-2009
avatar blur blur
avatar
28-08-2009
не забудьте внутри отстегнуть 2 разьема - лампочку непристегнутого пассажира и кнопку аварийки.

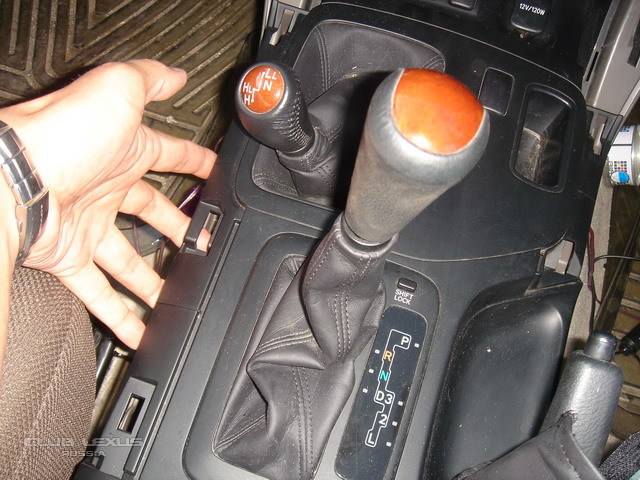

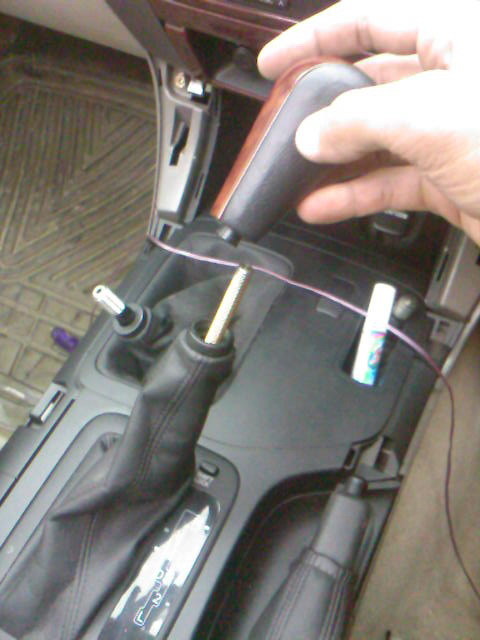

откручиваем ручки с раздатки и АКПП. на рычаге АКПП необходимо кожух сдернуть с ручки вниз:
Разводка звука от Phantom SPT-100 в TLC Prado-120

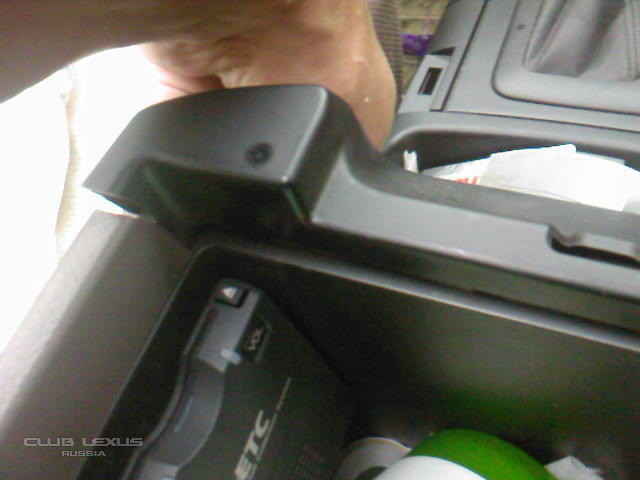

далее открываем бардачок между сиденьями и вытягиваем вверх всю панель которая между сидушками:
Разводка звука от Phantom SPT-100 в TLC Prado-120
Разводка звука от Phantom SPT-100 в TLC Prado-120

_________________


  •
28-08-2009
avatar blur blur
avatar
28-08-2009

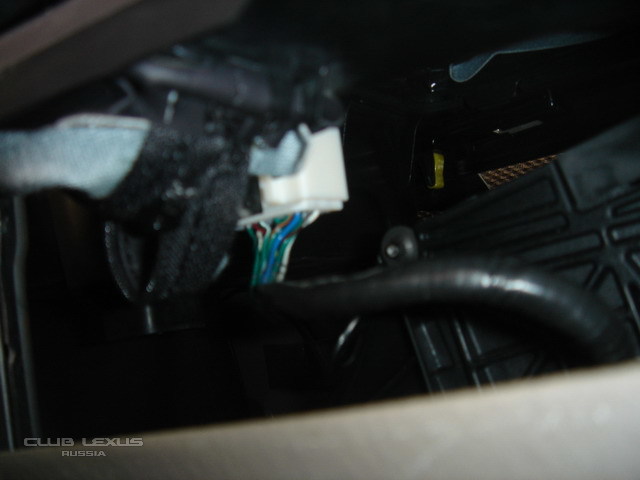

там под панелью разьем, его необходимо отстегнуть, чтобы вынуть полностью панель:
Разводка звука от Phantom SPT-100 в TLC Prado-120

панель вынимаем:
Разводка звука от Phantom SPT-100 в TLC Prado-120

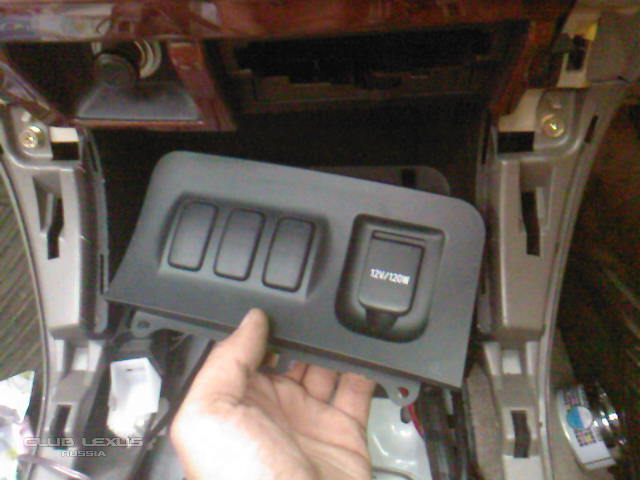

вынимаем (вытягиваем вверх) панель с кнопками и доп.разьемом на 12в:
Разводка звука от Phantom SPT-100 в TLC Prado-120

_________________


  •
28-08-2009
avatar blur blur
avatar
28-08-2009
откручиваем блок с ГУ (4 болта на 10, удобнее головкой):
Разводка звука от Phantom SPT-100 в TLC Prado-120
Разводка звука от Phantom SPT-100 в TLC Prado-120

откручиваем здоровый разьем, который идет с ГУ (болт на 10):
Разводка звука от Phantom SPT-100 в TLC Prado-120

_________________


  •
28-08-2009
avatar blur blur
avatar
28-08-2009
вынимаем на себя блок ГУ:
Разводка звука от Phantom SPT-100 в TLC Prado-120
Разводка звука от Phantom SPT-100 в TLC Prado-120

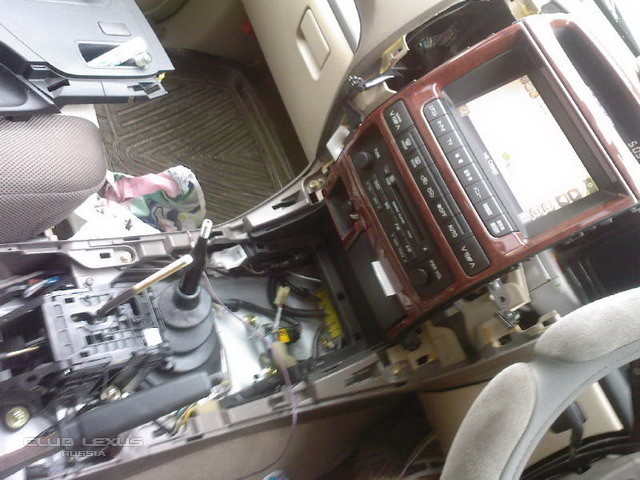

наслаждаемся видом взорванной машины Smile :
Разводка звука от Phantom SPT-100 в TLC Prado-120

_________________


  •
28-08-2009
avatar blur blur
avatar
28-08-2009
кабель, необходимый нам, я выделил красным прямоугольником. отстегиваем 12-пиновый разьем с ГУ. распиновка в нем такая:
Разводка звука от Phantom SPT-100 в TLC Prado-120

Вход - балансный, поэтому по сути +/- на каналах не писал.

для преобразования небалансного сигнала с SPT-100 в балансный используем AZ-FM балансер пр-ва "Вега-Абсолют":
www.vega-absolu...roduction/catalog/44/76.html

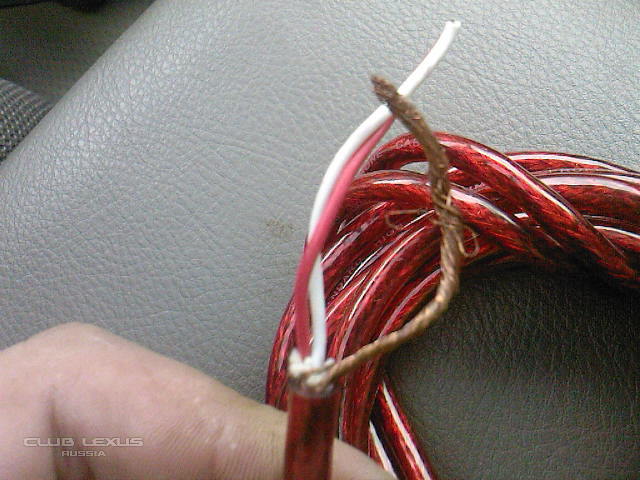

подключение его - очень простое и описано в инструкции в девайсу. так что на этом останавливаться я не буду, поедем дальше. для соединения балансера и головы я использовал акустический кабель - 2 жилы в оплетке:
Разводка звука от Phantom SPT-100 в TLC Prado-120
Разводка звука от Phantom SPT-100 в TLC Prado-120

_________________


  •
28-08-2009
avatar blur blur
avatar
28-08-2009

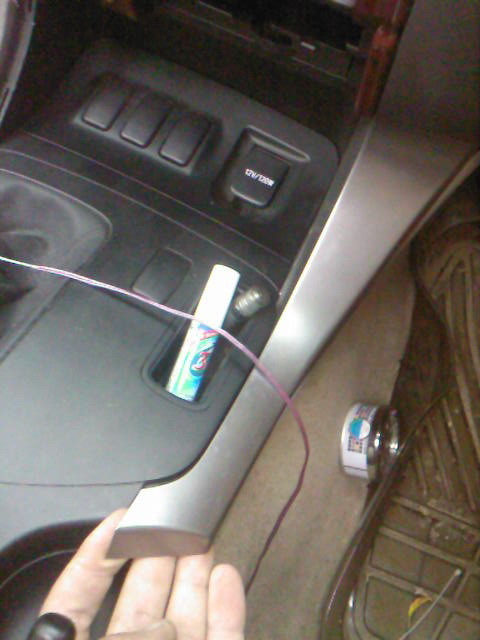

прокладываем кабель внутри:
Разводка звука от Phantom SPT-100 в TLC Prado-120

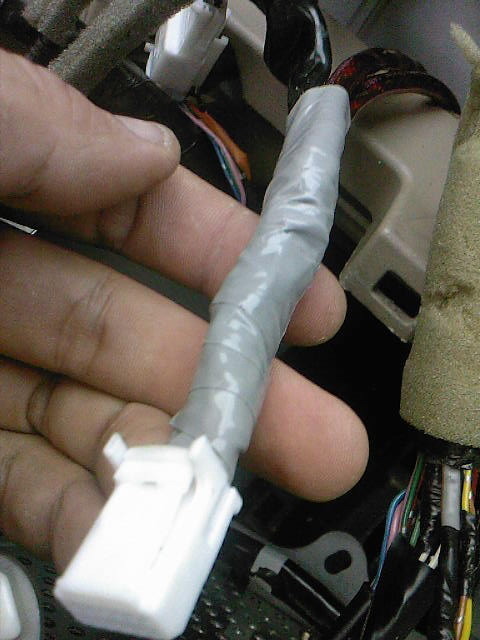

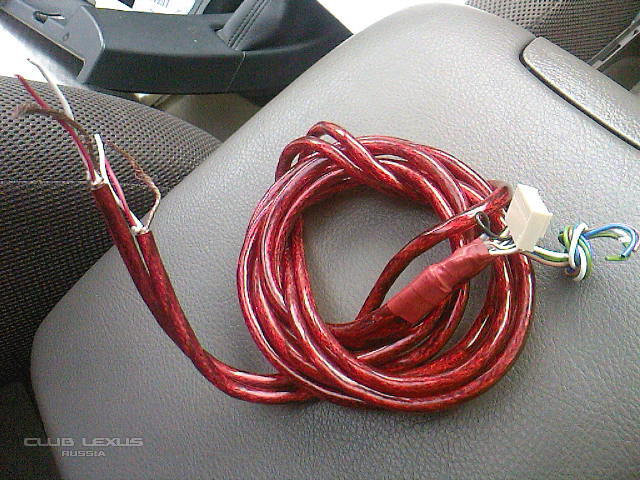

запаиваемся к кабелю, изолируемся:
Разводка звука от Phantom SPT-100 в TLC Prado-120

у мну в итоге получилось вот что:
Разводка звука от Phantom SPT-100 в TLC Prado-120

_________________


  •
28-08-2009
avatar blur blur
avatar
28-08-2009
Разводка звука от Phantom SPT-100 в TLC Prado-120

втыкаем кабель на место, собираем в обратном порядке))) все!

теперь, нажимая на кнопку Disk (активирующую CD-ченджер) ВТОРОЙ раз - включается эмулируемый навигатором второй CD-ченджер, и звук на все штатные колонки идет с фантома!. можно слушать с флешки музыку и смотреть фильмы!
поздравляю всех с этим новшеством Smile

_________________


  •
28-08-2009
avatar Danich Danich Клубная карта
avatar
33 друга
28-08-2009
маленькое дополнение Smile
если использовать LTS-07 (а других то уже и нет), в нем самом уже есть балансер и азет эф эм не нужЁн более Smile

обзор клевый! молодец
  •
28-08-2009
avatar blur blur
avatar
28-08-2009
ага. шпасиба Smile почти год прошел пока созрел развести звук на штатные динамики))

_________________


  •
7-09-2009
avatar relpf relpf
avatar
7-09-2009
У меня LTS-07подключен. Звук тоже вывел на штатные колонки. А можно ли сделать так, чтобы (особенно в режиме автороутинг- голосовые подсказки) приглушал музыку и т.д.?
  •
1-12-2009
avatar malish malish
avatar
1-12-2009
желтый ты припаял на зеленый, это понятно, а куда остальные, белые и красные дел ??
  •
2-03-2010
avatar blur blur
avatar
2-03-2010
malish писал(а):
желтый ты припаял на зеленый, это понятно, а куда остальные, белые и красные дел ??
сорри за длительный ответ. редко тут появляюсь Smile ну как куда? в фотоотчете же есть фото с распиновкой разьема - зеленый - это земля, а 2 пары красного и белого - это левый и правый каналы. их припаял согласно распиновки

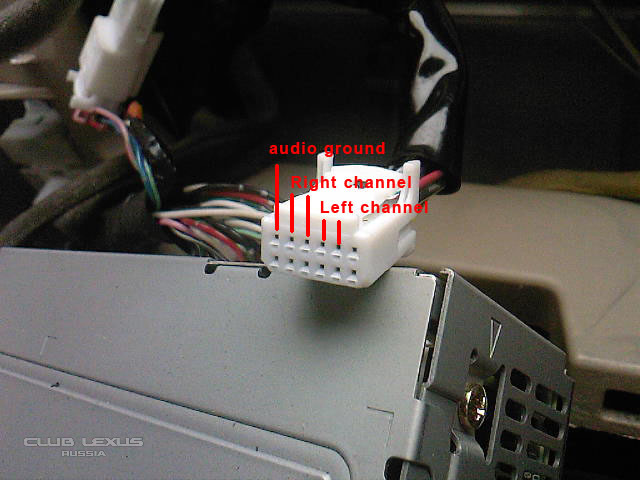

Разводка звука от Phantom SPT-100 в TLC Prado-120

_________________


  •
26-05-2011
avatar dangerX dangerX
avatar
26-05-2011
Всем привет!

Спасибо автору за отчет, почерпнул полезные для себя сведения, но кое-что непонятно осталось.

Вопрос: все-таки как подключался балансер к ГУ (или куда ещё он подключался)? В инструкции к баласеру которая тут упомянута, написано что нужно подключать его в разрыв между ГУ и усилителем. Но тогда каким образом ГУ видит второй чейнджер? На сколько я понимаю, для этого чейнджер должен "сказать" ГУ по шине данных (TX+/TX-) что "я чейнджер, сюда подключен", и тогда ГУ его видит (да и выход с балансера при этом должен быть подключен к чейнджерному разъему а не в разрыв). Или сам навигатор ещё подключен к шине данных помимо аудио выхода через балансер? Если да, то можно ли описать это подробней или дать ссыку где это описано?

В общем хотелось бы все-таки точно понять, как ГУ понимает что к нему подключен ещё один "чейнджер" (Фантом) и куда и как для этого Фантом надо все-таки подключать.
  •
