24-11-2020
24-11-2020
Принес знакомый авто-электрик на ремонт ЭБУ фары
89908-48020 RD001 (143800-0031) DENSO HU1

Говорит правая фара дальний и ближний свет работает, но не отключается. Меняю местами ЭБУ - теперь не отключается правая. То есть проблема 100% в этом блоке.

Корпус сверху метал, снизу пластмасса склеен белым герметиком по периметру. Обдувая феном, аккуратно разобрал и изъял плату.

Такая же как у Андрея с небольшим отличием.

Искал схему данного блока в инете, но из за коммерческой тайны вряд ли она будет в свободном доступе.

Полевые транзисторы и диоды прозвонил, они в норме. И еще есть не опознанные детали.
Где здесь прошивка в процессоре или внешней EEPROM?

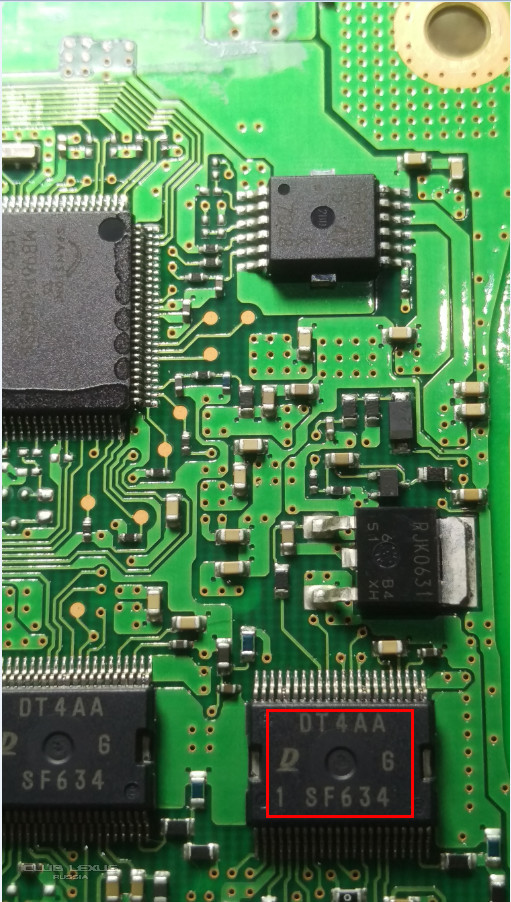

Помогите опознать микросхему
Схему бы на него, хоть близкую...

ЭБУ фары
  •
  • 0
25-11-2020
25-11-2020
То что удалось найти - Специализированная ИС DENSO SF634

link
  •
  • 0
27-11-2020
27-11-2020
Есть программатор TL866A и флешка EEPROM на 16kb A86D.

Поиск в инете показывает тыц1 тыц2 тыц3, что она же 93C86. В софте программатора тоже находится 93С86, а вот A86D такой в меню поиска и выбора нет.

Вопрос: Есть ли риск, испортить дамп прошивки или саму микросхему при попытки отпаяв, считать дамп с флешки рабочего ЭБУ и залить его во флешку нерабочго ЭБУ, если fuse bit и lock bit-ы не трогать?
P.S. Ремонтирую буки и материнки, руки ровные )).
  •
  • 0
