Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

Автор: CamelCamel

Информация размещена: еще один сергей 08-05-13 . Просмотров: 32151. Суммарный рейтинг статьи: 34

Реклама для незарегистрированных пользователей. Зарегистрироваться в Клубе

Информацию предоставил еще один сергей
Оригинал сообщения и обсуждение здесь

Camel писал(а):

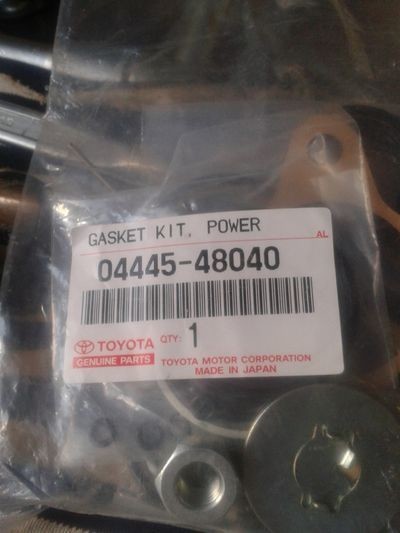

Ремкомплект рулевой рейки:

04445-48040

Снятие и полная переборка рулевой рейки:

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)
В дополнение к вышеприведённому, достаточно подробному описанию могу сообщить следующее:

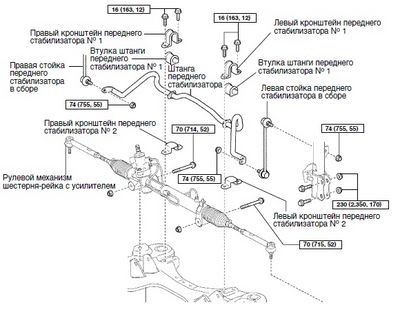

Вот схема передней части:

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

Короткое описание процедуры:

1. снять левое колесо
2. Отсоединить стойки стабилизатора прав и лев
3. Открутить и снять кронштейны переднего стабилизатора прав и лев
4. Отсоединить трубки гидросистемы от рейки ( 2 шт)
5. Открутить два болта и освободить крепление трубок к рейке
6. Открутить два болта крепления рейки к кузову
7. Вынуть рейку через нишу левого колеса
8. Произвести замену всех расходников на рейке используя ремкомплект ( четыре сальника, тефлоновые кольца и т.п..)
9. Собрать всё обратно
10. Залить свежую жидкость (DEXRON III ) и Прокачать систему гидроусилителя.


в картинках:

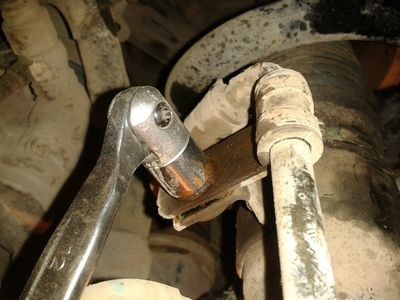

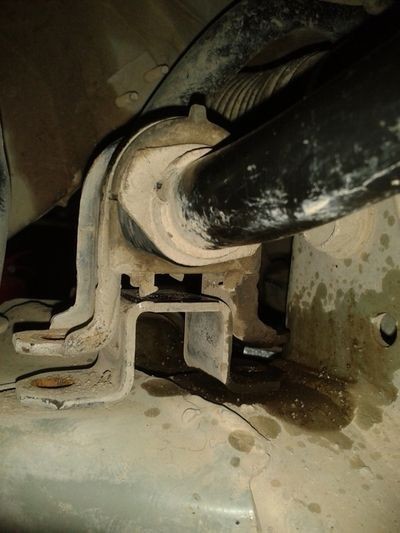

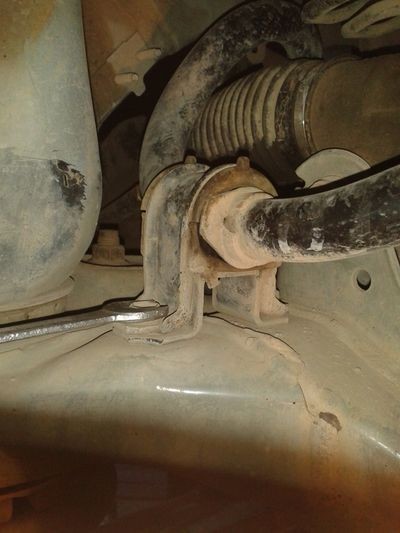

откручиваем кронштейн крепления стабилизатора:

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

в этом вопросе вам очень пригодится вот такой ключ на 12:

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

Снимаем кронштейны и резиновые втулки. Они разрезные.
( втулки желательно новые ставить потом)

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

Откручиваем стойки стабилизатора прав и лев ( один конец только)

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

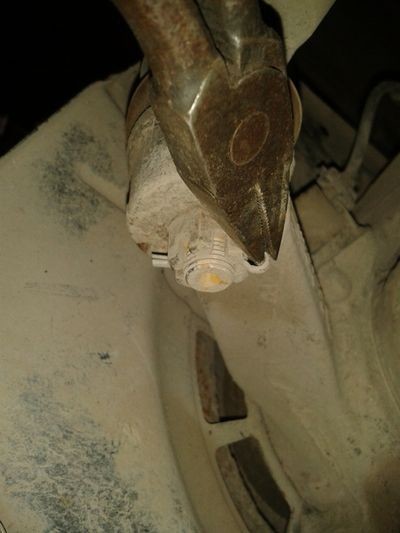

Отгибаем усики шплинта для того, чтоб отвернуть гайку наконечника рулевой тяги:

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

Вытаскиваем шплинт:

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

затем откручиваем гайку и съемником выпрессовываем наконечник. ( с обоих сторон, прав и лев)

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

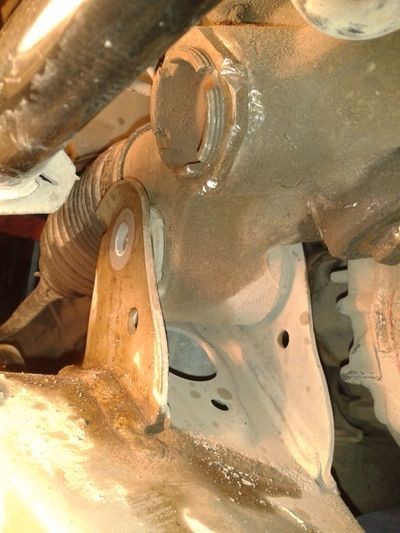

Откручиваем гайки крепления рулевой рейки:

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

вытаскиваем болты.

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

Откручиваем карданчик рулевого вала ( он проходит через перегородку моторного отсека в салон)

Шприцем откачиваем всё из бачка гидроусилителя.

Далее: трубки гидросистемы на своём протяжении имеют крепления к корпусу рейки. В двух местах.

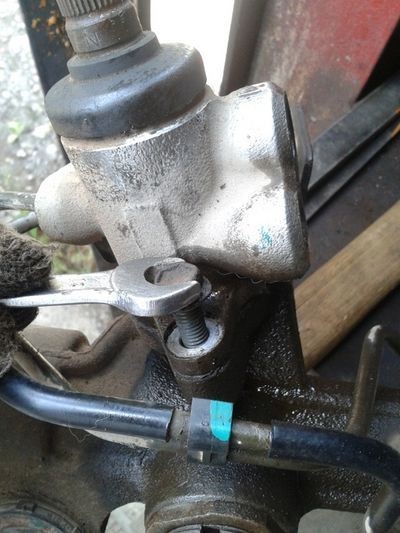

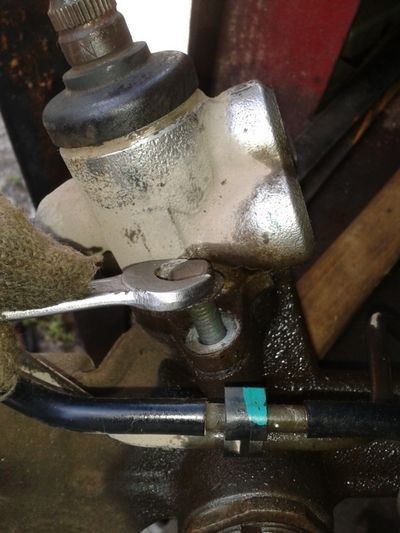

Надо открутить эти болты. Один из болтов находится ближе к правому колесу, второй возле рулевого вала:

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

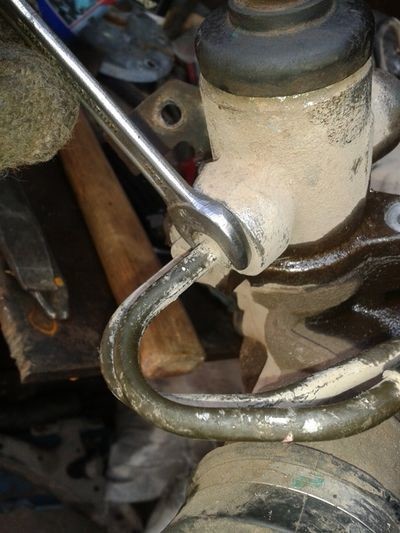

Откручиваем трубки от рейки ( осторожно, капать будет, подставьте плоскую посудину/тарелку )

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

Отводим в стороны концы трубок ( обвяжите тряпочкой их или в полиэтиленовый мешочек, чтоб не засорились).

Вытаскиваем аккуратно рейку через нишу левого колеса.

Закрепляем на верстаке.

st.club-lexus.ru/photo/medium/94b42156.jpg
Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

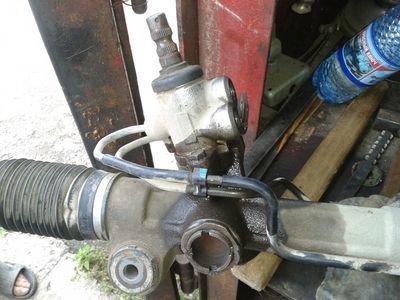

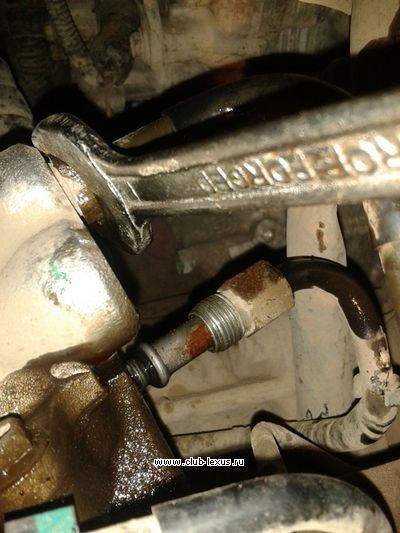

Откручиваем трубки:

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

осторожно. При откручивании трубок и перемещении рейки внутри корпуса из всех щелей будет выстреливать жидкость!

откручиваем втулку гидроусилителя:

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

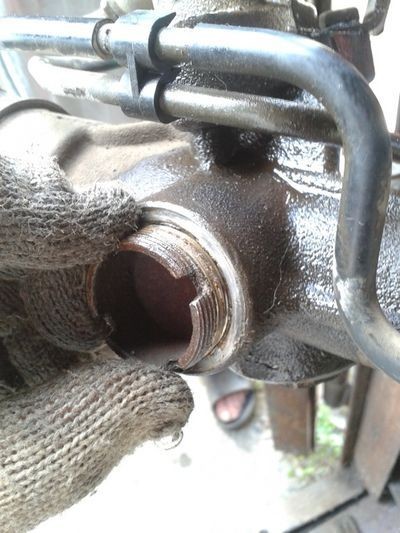

откручиваем гайку башмака:

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

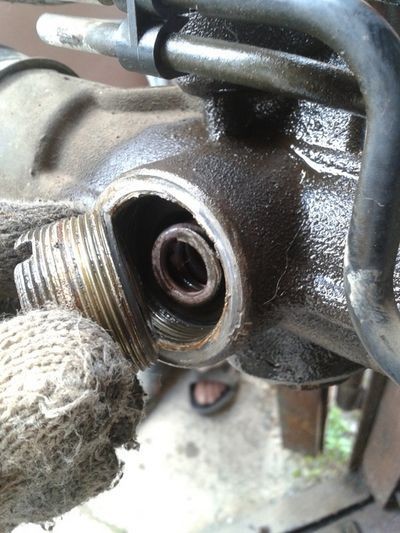

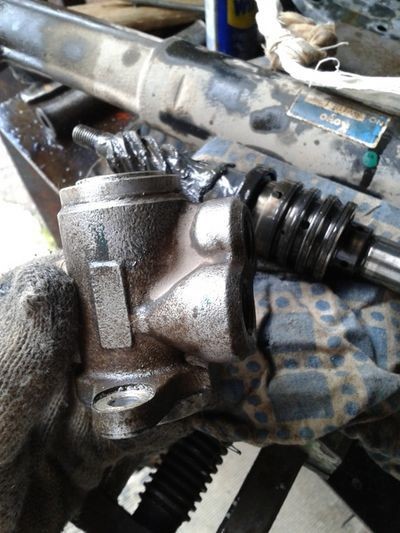

вытаскиваем башмак и пружину:

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)
Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

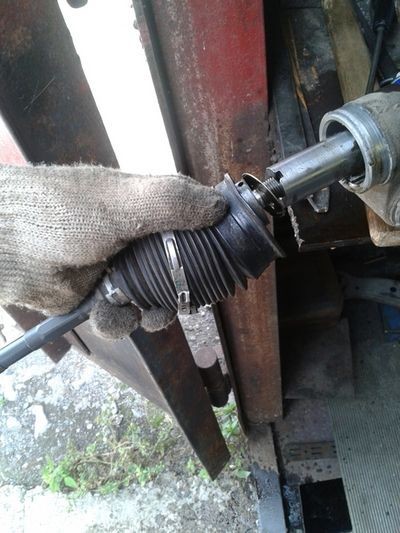

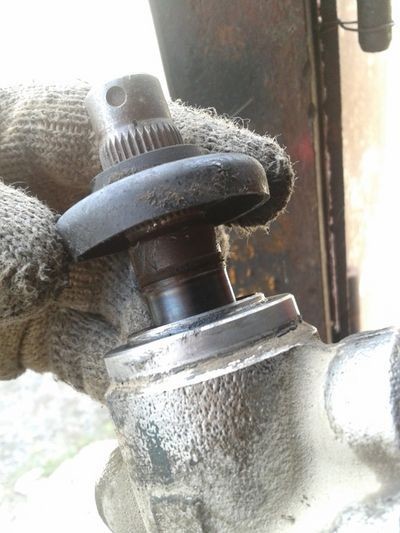

Снимаем пыльник вала:

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

снимаем пыльники рулевых тяг:

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

а затем снимаем рулевые тяги:
Выпрямляем шайбы:
Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

и откручиваем тягу от рейки. Вот результат:

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)


Откручиваем защитную крышку внизу вала.

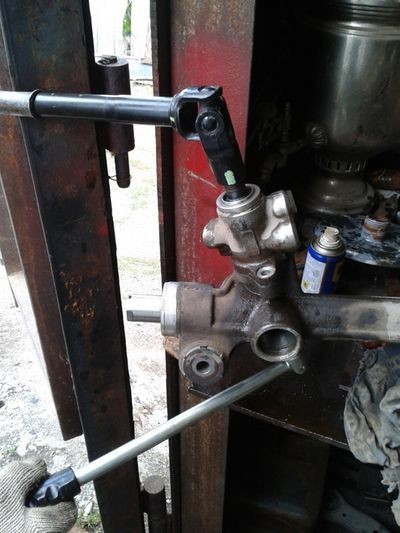

закрепляем на вал карданчик снятый с машины:

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

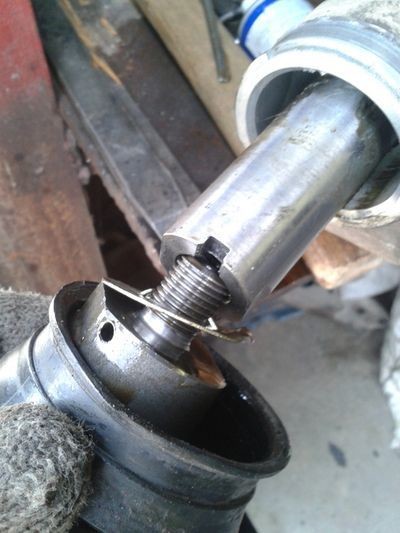

и с другой стороны головкой откручиваем гайку ( придерживая карданчик сверху на месте)

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

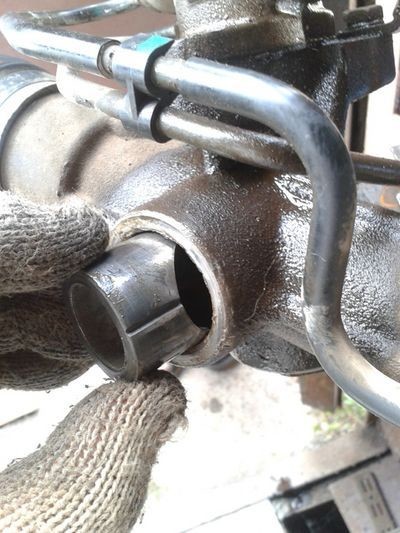

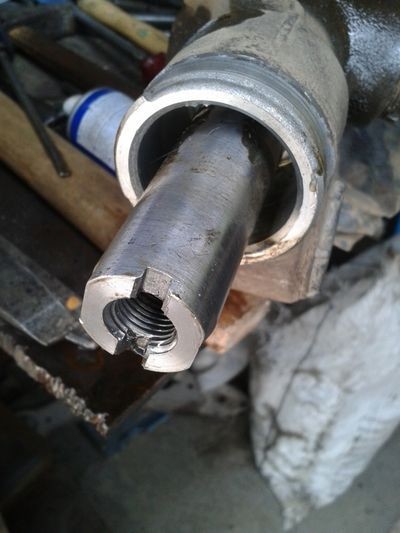

Вытаскиваем втулки и вал:

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

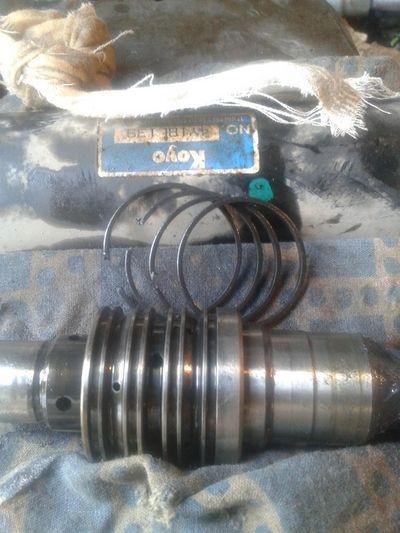

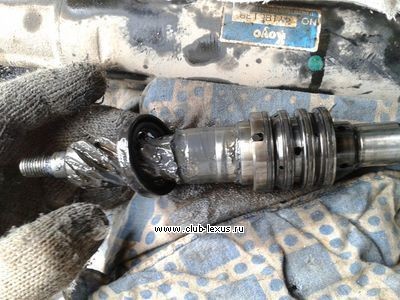

снимаем с вала сальники и тефлоновые кольца:

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

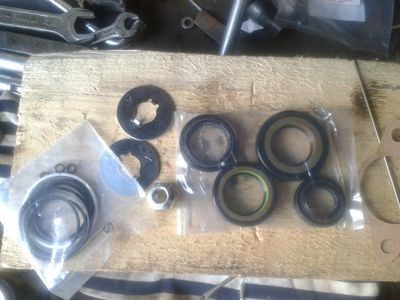

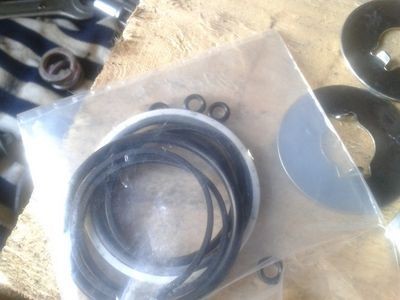

берем в руки набор:

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

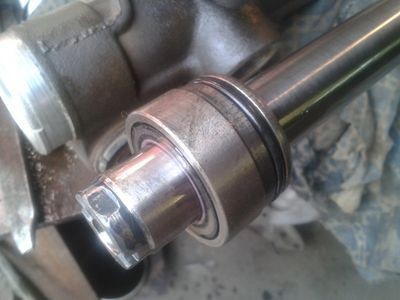

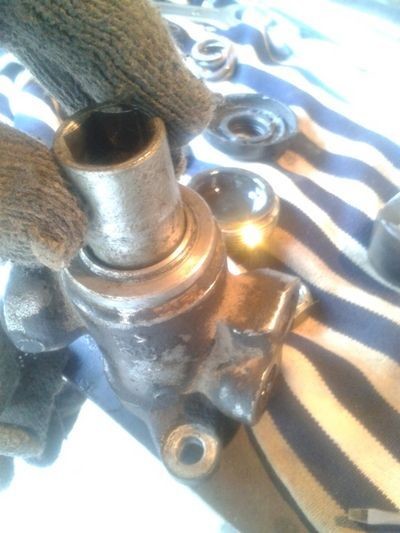

Из втулки усилителя выпрессовать подшипник:

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

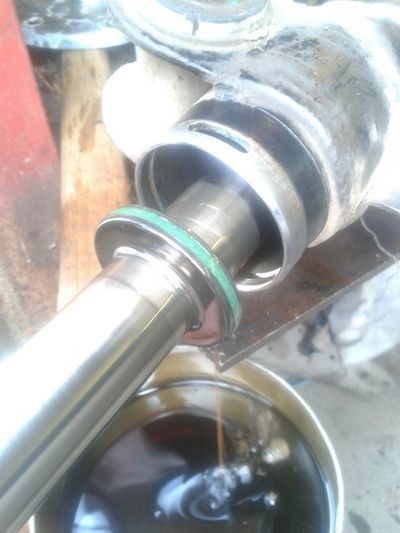

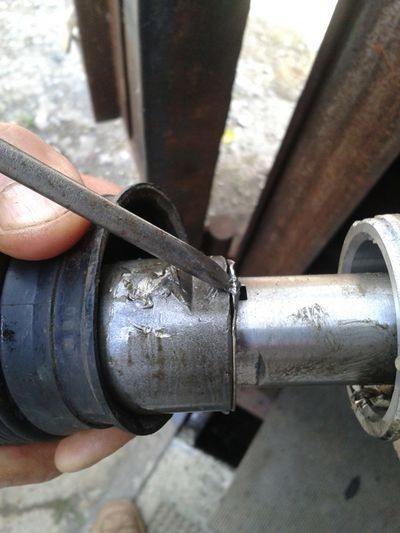

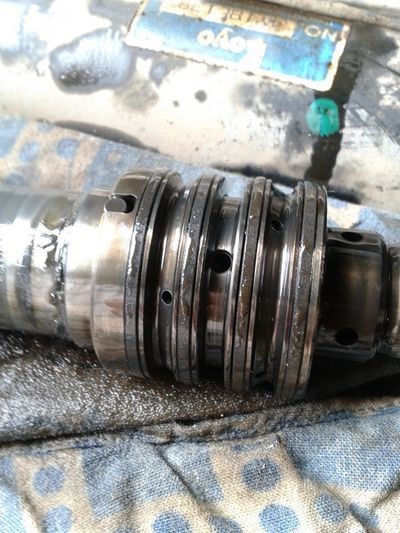

Снять тефлоновые кольца с вала:

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

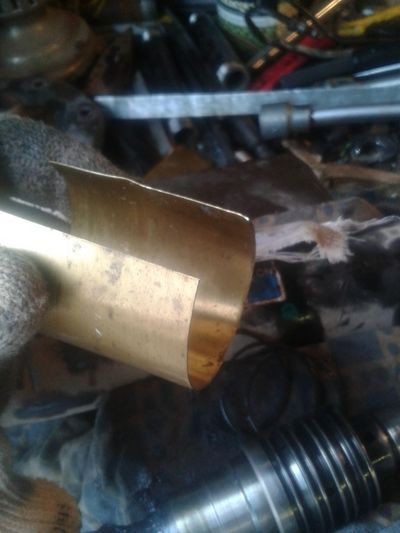

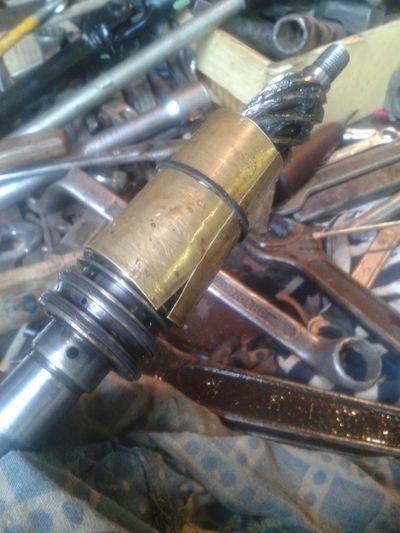

Приготовить из фольги оправку для одевания новых колец.
Осторожно! Кольца не резиновые! Рвутся в миг!

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

Далее вынуть рейку из корпуса ( подробнее в приложенном файле PDF формата)

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)
Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

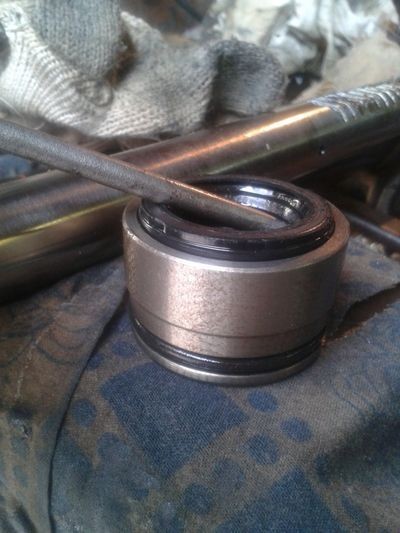

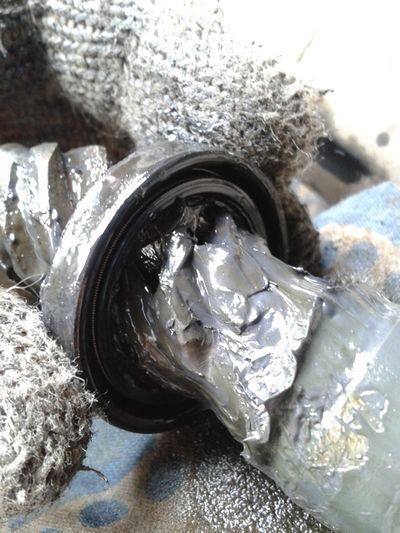

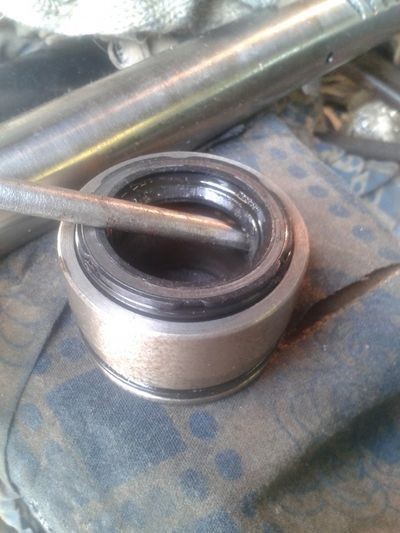

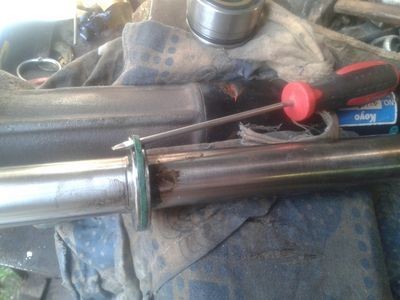

Снимаем втулку с рейки, выковыриваем сальник и меняем его:

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

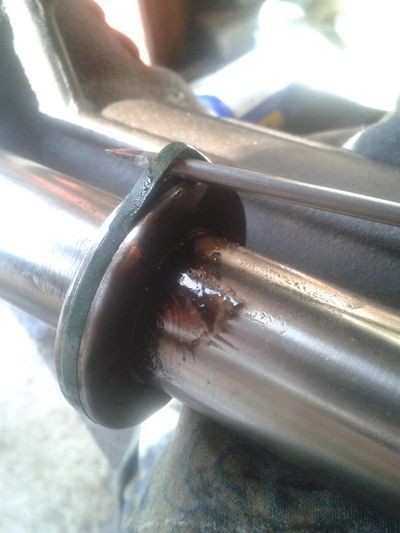

Снимаем тефлоновое кольцо с рейки:
Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

Рулевая рейка Lexus RX II (ремонт, замена, ремкомплект, пыльники)

Меняем, выбиваем сальник из корпуса рейки.
Проверяем:
все сальники, кольца и т.п.., которые идут в ремкомплекте должны найти своё место

Аккуратно собираем всё обратно. Ставим рейку, подключаем шланги.
Заливаем в бачок жидкость до верха, заводим машину на 1 сек, жидкость уходит, заливаем снова до верха, заводим машину на 1 сек, жидкость уходит... Повторяем до тех пор пока жидкость не перестанет уходить.
Затем вывешиваем передние колеса. На запущеном двигателе крутим руль вправо/влево до упора останавливаясь в крайних положениях на 2-3 секунды. Крутим так до тех пор, пока не перестанет пениться жидкость в бачке ( примерно 10-15 раз)

****************************
