Водительский козырек разбирается?

zig писал(а):

Откуда это можно найти.С EBAY возможно?

Атеист писал(а):

Ну как успехи, получилось сделать?)

DmitriyZ писал(а):

теперь как руки до него дойдут - буду делать и фоткать
хотя... оно кому-то кроме меня надо?

Атеист писал(а):

Нужно, нужно))
Даже ради интереса. Всегда интересно посмотреть, на что русская голова способна)

Атеист писал(а):

Ну как успехи, получилось сделать?)

DmitriyZ писал(а):

я ж писал, как дойдет очередь до него - сделаю. Пока занимаюсь сборкой авто и обесшумкой

ну что ж - обещал, пишу:

Итак, начнем главного - что и зачем:

На ретроРексе в козырьке расположен блок управления гаражными воротами. Но из-за различных стандартов США и нашей родины мы не можем пользоваться этим блоком. Хотя к кнопкам можно подсоединить блок от любых гаражных ворот, либо вообще использовать эти 3 кнопки для других целей.



1. снимаем заглушку на козырьке, откручиваем 2 болтика. Немного сдвигаем на себя, чтобы освободить фиксирующий язычок и медленно вытаскиваем козырек. Видим фишку - отсоединяем ее и получаем козырек вот в таком виде:





2. Открываем шторку зеркала, справа видим плафон подсветки. Аккуратно поддеваем его пластиковым шпателем - там есть специальная выемка для этого:





3. Откручиваем 2 болта:





4. Теперь можно вытащить зеркало из козырька, делать это надо потянув за правую часть вверх. Тянуть надо именно за правую часть, т.к. слева три язычка, которые фиксируют зеркало в козырьке:





5. Вот что находится под зеркалом. Нас интересует то, что спрятано под белым пластиком слева - там блок управления гаражными воротами:





6. Теперь переворачиваем козырек и снимаем планку с кнопками. Она крепится на двух ножках, которые легко отщелкиваются если на них надавить с боков в сторону центра планки. Должно получиться вот так:





7. Переворачиваем козырек обратно и по периметру пластикового корпуса проводим металлической линейкой или чем-нибудь подобным. Слишком острый предмет лучше не использовать, так как можете случайно испортить обивку козырька. Основная задача - отделить блок от пенопласта, тогда его можно будет вытащить. На фото видно, что я отделил пенопласт от корпуса и между ними появилось небольшая щель:





8. После того, как пластик отделен он пенопласта - вытаскиваем корпус блока аналогично зеркалу, т.е. аккуратно приподнимаем за правую часть и потом вытягиваем в правую сторону:





9. Откручиваем 1 болт в белом пластиковом кожухе и видим сам блок управления гаражными воротами:





10. Корпус на 2 защелках, которые легко отщелкиваются, если на них надавить плоской отверткой. Внутри плата с микросхемами, антенной и тремя кнопками. В самом корпусе хватит места, чтобы сверху основной платы поместить туда плату любого брелка гаражных ворот, либо можно родную плату вообще урезать до планки с кнопками:



Если кому-то нужны названия микросхем - специально сфоткал без вспышки (при нажатии на фото можно посмотреть более крупную копию):



А это обратная сторона платы:




На все ушло примерно полчаса, учитывая, что еще пару раз звонил Кирилл626 с аукциона и я с ним беседовал минут по 10, одновременно возясь с козырьком и фоткая его

Если планируется использовать кнопки для других целей - то провода к ним затягиваются через трубку, по которой идет питание на блок и подсветку зеркала

Вроде все

DmitriyZ писал(а):

Вроде все

Ural писал(а):

А изнутри там к штоку, на котором крутится козырек, подлезть нельзя, чтобы закрепить как-то покрепче в целях предотвращения самопроизвольного его опускания?

еще один сергей писал(а):

Добавлено: Пт Дек 12, 2008 3:33 pm
Я думаю так и можно будет падающий козырек вылечить..А вот это,уже всем нужно

DmitriyZ писал(а):

Добавлено: Пт Дек 12, 2008 3:42 pm
не увидел такой возможности

demma писал(а):

Попытался запихнуть монитор для камеры заднего вида в водительский козырек RX1

Это что, каждый раз когда задом сдавать, козырек опускать надо?
ИМХО не очень удобно. И потом, лишний вес на козырек не способствует его надежной фиксации в верхнем положении, на каждой кочке будет падать.

demma писал(а):

не смог просунуть провода через направляющие

demma писал(а):

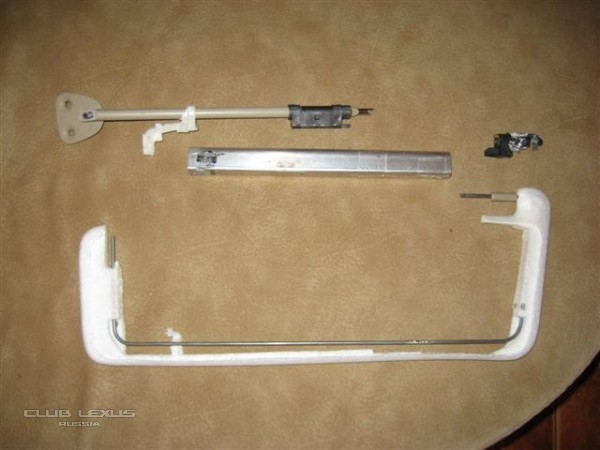

Прикрепляю, если кому интересно, фото козырька с RX 1 после вскрытия

demma писал(а):

- Вы достаточно показательно описали процесс разборки козырька, поэтому я не знаю ,что можно добавить

demma писал(а):

да и "массовый" провод не дает развернуться.

кстати, массовый провод можно заменить на более тонкий
Правда, я не менял, так просунул в 2 захода

demma писал(а):

Я, ради прикола, попытался просунуть самые тонкие проводки которые нашел, через направляющую трубку, но больше четырех у меня не получилось туда воткнуть(и это с учетом того , что я просовывал через торцевой распил)

я провел провода от игрового джостика:
