8-12-2011
avatar Кузьмин Кузьмин
avatar
8-12-2011
При пропадании питания в штатных розетках, надо смотреть не только предохранители в монтажных блоках, на самих розетках сзади тоже стоят плавкие вставки, ввиде проволочки зажатых с двух концов, как у лампочки. Я свои обе передние так и отремонтировал. Компрессор туда нельзя подключать мощный. Сдёрните нижнюю панель, там сзади на ножках всё видно.
  •
28-04-2012
avatar Пафнутий Пафнутий
avatar
10 друзей
28-04-2012
Господа, не могу понять, потухли ЗАДНИЕ габариты, европеец 2004г. рестайлинг
на фишке + нет, предохранитель не могу найти,
при этом передние габариты работают, подсветка номера тоже и стопы пашут!

Все три монтажных блока предохранителей прозванил 3 раза, все целые, может он где отдельно живет?
Или блоком каким управляется?

_________________

На вопрос,почему он молчит,
Гераклит ответил:"Чтобы Вы болтали"
Гераклит Эфесский(конец 6-начало 5 века до н.э.)

  •
28-04-2012
avatar Пафнутий Пафнутий
avatar
10 друзей
28-04-2012
В подкапотном блоке предохранитель "Parking lights, Tail lights"(Габаритные огни, Задние фары) - целый!!!
Что ещё между лампой загнего габарита и предохранителем?

_________________

На вопрос,почему он молчит,
Гераклит ответил:"Чтобы Вы болтали"
Гераклит Эфесский(конец 6-начало 5 века до н.э.)

  •
29-04-2012
avatar M@ks M@ks
avatar
22 друга
29-04-2012
Пафнутий писал(а):
Что ещё между лампой загнего габарита и предохранителем?
проводка с разъемами

_________________

все - фигня, кроме подарков, но вот, если подарок - фигня...

  •
29-04-2012
avatar Пафнутий Пафнутий
avatar
10 друзей
29-04-2012
нашел хорошую схему, по ней получается что задние габариты идут через блок* и только потом на общий предохранитель с передими и подсветкой номера

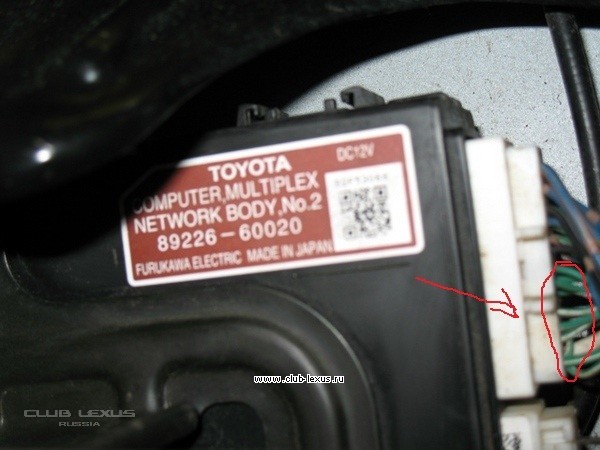

Виновник отсутствия питания:
Блоки предохранителей на LX 470

Похоже он подгорел, завтра к электрику, сфоткаю что случилось.

_________________

На вопрос,почему он молчит,
Гераклит ответил:"Чтобы Вы болтали"
Гераклит Эфесский(конец 6-начало 5 века до н.э.)

  •
29-04-2012
avatar M@ks M@ks
avatar
22 друга
29-04-2012
Пафнутий писал(а):
нашел хорошую схему, по ней получается что задние габариты идут через блок* и только потом на общий предохранитель с передими и подсветкой номера
Виновник отсутствия питания:
Блоки предохранителей на LX 470

Похоже он подгорел, завтра к электрику, сфоткаю что случилось.
Я всегда говорил, что от грамотного тех.задания зависит минимум 50% конечного успеха! Схему ты нашел самую обычную, тот блок - Body ECU, через него идет управление (реле габаритов) и силовое питание.

Судя по данной и по этой фразе:
Пафнутий писал(а):
В подкапотном блоке предохранитель "Parking lights, Tail lights"(Габаритные огни, Задние фары) - целый!!![/[|
питание на предохранители и соотв-но на реле ты не проверил? Amd acute

_________________

все - фигня, кроме подарков, но вот, если подарок - фигня...

  •
1-05-2012
avatar Пафнутий Пафнутий
avatar
10 друзей
1-05-2012
Разобрал блок!

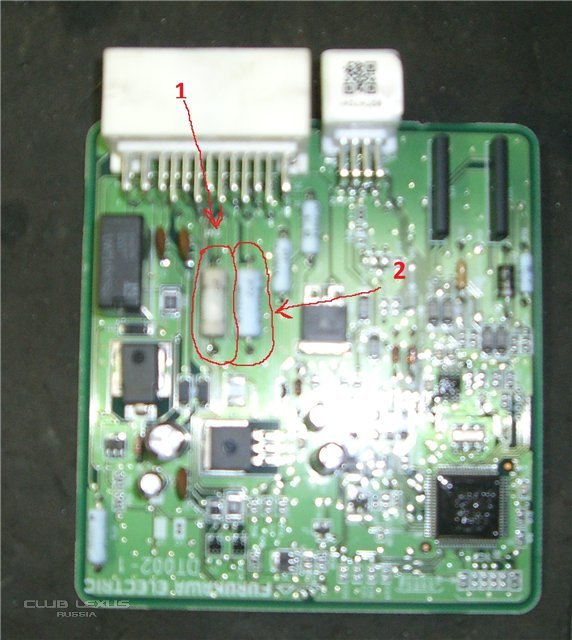

Блоки предохранителей на LX 470


обнаружилось что выгорел один резистор на фото он 1-ый(резистор задних габаритов), как видно на фото по цвету он отличается от 2-го(резистор стоп сигнала) это его и выдало)

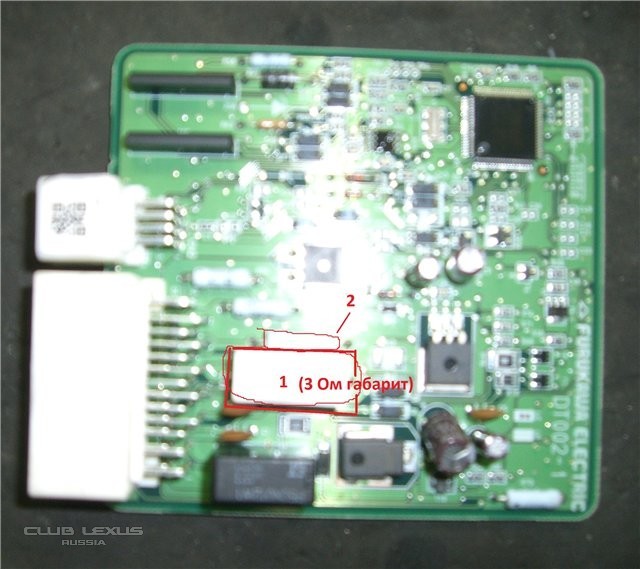

Но цель стоит не просто поменять его, а замутить обманки, чтобы ошибка потухла! По этому в место штатного резистора 0,13 Ом впаеваем керамический 3 ом, следственно 2-ой реристор на фото стоп сигналов. Проделываем с ним туже операцию и все, китайкие диоды работают, при этом не какой "костромы колхозной" все в штатной проводке, в родной плате, переделок минимум)

Вот так, сори за качество, с телефона.

Блоки предохранителей на LX 470


Странно что не писал об этом никто(

_________________

На вопрос,почему он молчит,
Гераклит ответил:"Чтобы Вы болтали"
Гераклит Эфесский(конец 6-начало 5 века до н.э.)

  •
1-05-2012
avatar M@ks M@ks
avatar
22 друга
1-05-2012
Пафнутий писал(а):

...при этом не какой "костромы колхозной" все в штатной проводке, в родной плате, переделок минимум)

Странно что не писал об этом никто(
Я решал это более простым способом - параллельно вешал резистор от 1 кОм, хотя для отдельных китайских экземпляров приходилось подбирать методом научного тыка. Это и сигнальную лампочку тушило, и в отдельных случаях исключало ложное срабатывание сигналки, к примеру, включение режима тревоги при дистанционном автозапуске из-за якобы нажатой педали тормоза (сопротивление и нагрузка маленькие, вот сига и думает, что педаль тормоза нажата). Применял это с китайскими диодными фонарями на ЛХ/ТЛК 100, РХ, БМХ Х5.

_________________

все - фигня, кроме подарков, но вот, если подарок - фигня...

  •
1-05-2012
avatar Пафнутий Пафнутий
avatar
10 друзей
1-05-2012
Ну а в целом как получилось? Very Happy

_________________

На вопрос,почему он молчит,
Гераклит ответил:"Чтобы Вы болтали"
Гераклит Эфесский(конец 6-начало 5 века до н.э.)

  •
2-05-2012
avatar M@ks M@ks
avatar
22 друга
2-05-2012
Как все это будет себя вести при установке штатных фонарей? Почему поставил именно 3 Ома? Не греется ли сильно новый резистор,не сгорит он или не сгорят ли дорожки? Ведь резистор сгорел либо из-за высокой нагрузки, либо из-за низкого сопротивления фонарей.

_________________

все - фигня, кроме подарков, но вот, если подарок - фигня...

  •
2-05-2012
avatar Пафнутий Пафнутий
avatar
10 друзей
2-05-2012
Все было протестировано, не греется, паял с онлайн консультацией электрика)

Сгорел в следствии измерения нужного сопротивления реастатом)

Для установки штатных(лампы) обратно, придётся потратить 30 мин и перепаять в обратной последовательности)

_________________

На вопрос,почему он молчит,
Гераклит ответил:"Чтобы Вы болтали"
Гераклит Эфесский(конец 6-начало 5 века до н.э.)

  •
2-05-2012
avatar M@ks M@ks
avatar
22 друга
2-05-2012
а этот резюк стоит на самом выходе? если да, то м.б. на плате перемычку поставить, а сам резюк вынести, что бы минимизировать переделки?

_________________

все - фигня, кроме подарков, но вот, если подарок - фигня...

  •
2-05-2012
avatar Пафнутий Пафнутий
avatar
10 друзей
2-05-2012
да на выходе, он первая позиция на дорожке!
Можно было, но не хотелось отдельных "висюлек" под стопами!
да и не прикосается корпус сопротивления ни к чему, этим и понравился вариант)

_________________

На вопрос,почему он молчит,
Гераклит ответил:"Чтобы Вы болтали"
Гераклит Эфесский(конец 6-начало 5 века до н.э.)

  •
3-05-2012
avatar M@ks M@ks
avatar
22 друга
3-05-2012
Я бы его вынес и в термоусадку. ИМХО, ничем нехудший вариант и не заметно Smile

_________________

все - фигня, кроме подарков, но вот, если подарок - фигня...

  •
3-05-2012
avatar Пафнутий Пафнутий
avatar
10 друзей
3-05-2012
ну тут кому как Wink

_________________

На вопрос,почему он молчит,
Гераклит ответил:"Чтобы Вы болтали"
Гераклит Эфесский(конец 6-начало 5 века до н.э.)

  •
