Работа противотуманных фар RX300 при ближнем/дальнем (US ver.)

Информация размещена: Ярослав Левашов 25-03-08 . Просмотров: 31327. Суммарный рейтинг статьи: 17

Реклама для незарегистрированных пользователей. Зарегистрироваться в Клубе

Информацию предоставил Camel
Отдельная благодарность DmitryZ

DmitriyZ писал(а):
Хотелось бы, чтобы ПТФ работали независимо от того, включен дальний или нет.
от блока управления электрооборудованием надо отрезать проводок №6 ( коричневый с белой полосой) , совсем . Этот проводок надо соединить с проводком №7 ( зелёный с жёлтой полосой) который тоже надо отрезать от блока управления. Они находятся на разных разъёмах блока.
т.е. находишь разъём, у которого по счёту шестой провод коричневый, с белой полосой. Отрезай не под корень, а так, чтоб потом обратно можно было прикрутить. Включи габариты и ту часть провода, которая не в блок идёт замкни на корпус - должны загореться ПТФ. Затем находишь разъём ( габариты можно выключить пока), в котором по счёту седьмой провод зелёный с желтой полосой. Отрезай его не под корень, а так, чтоб потом обратно можно было
прикрутить.

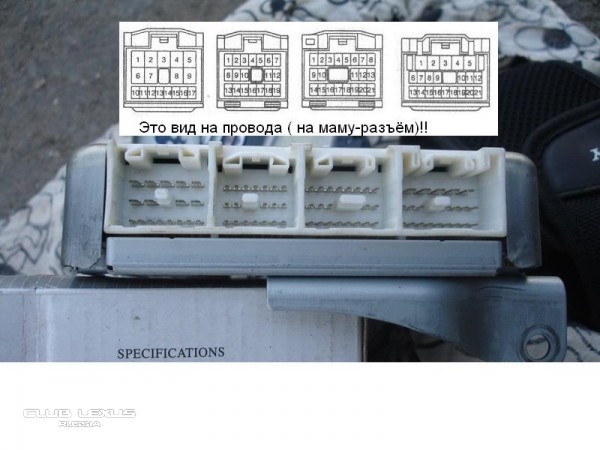

провод коричневый с белой полосой должен быть на верхнем разъёме, зелёный с жёлтой полосой - на втором снизу разъёме

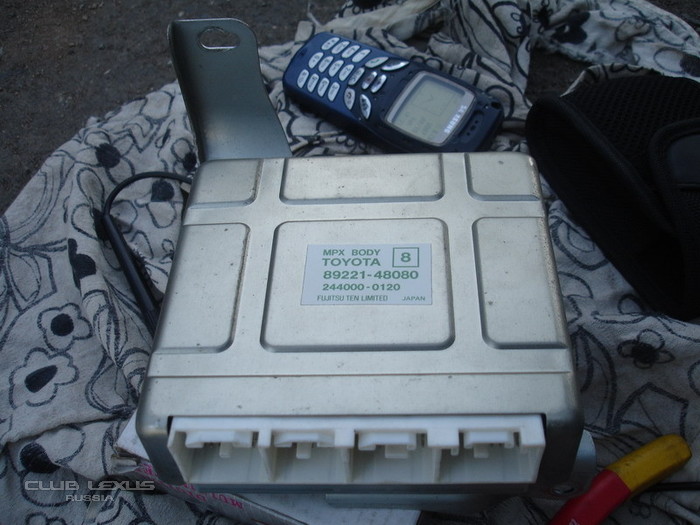

Не надо пугаться. Как я и сказал, блок находится ЗА панелью предохранителей в салоне, возле левой коленки водителя.

Работа противотуманных фар RX300 при ближнем/дальнем (US ver.)

Работа противотуманных фар RX300 при ближнем/дальнем (US ver.)

Затем началось самое интересное - поиск нужных проводков под рулем

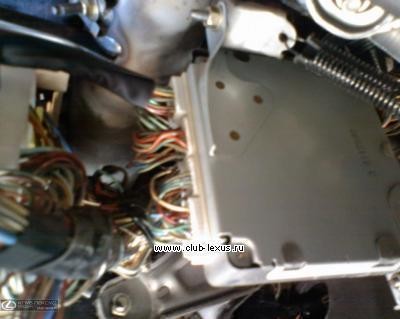

Затруднялось это тем, что все провода собраны в плотные жгуты и имеют очень маленькую длину, поэтому пришлось взять фонарик, светить под руль и искать провода нужных цветов. Второе осложнение доставило то, что разъемы имеют несколько рядов контактов, поэтому лично мне не совсем было понятно как именно считать 6-ой и 7-ой контакт: справо налево или наоборот, с какого ряда начинать, учитывать ли "пустые" гнезда или нет...

Работа противотуманных фар RX300 при ближнем/дальнем (US ver.)

Работа противотуманных фар RX300 при ближнем/дальнем (US ver.)

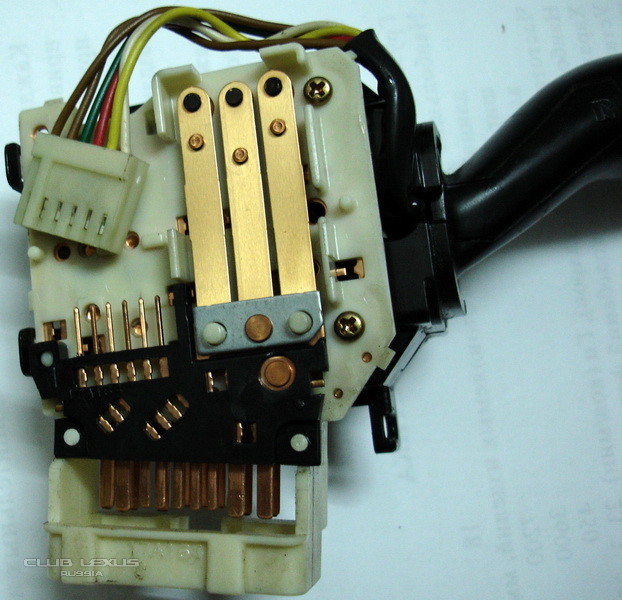

А вот как выглядит переключатель света....

Работа противотуманных фар RX300 при ближнем/дальнем (US ver.)

Работа противотуманных фар RX300 при ближнем/дальнем (US ver.)

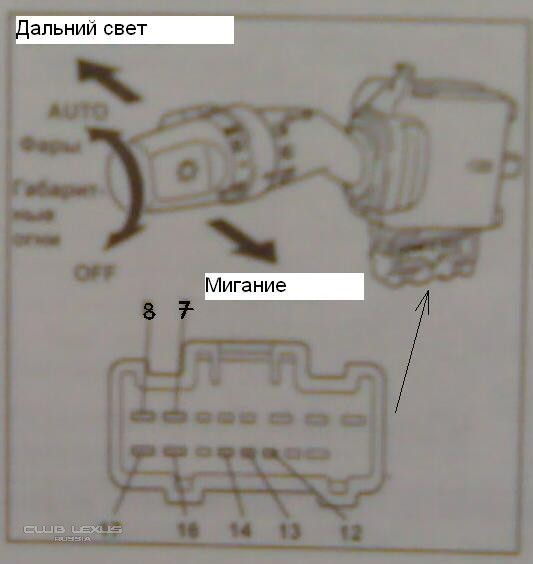

нумерация контактов разъёма подрулевого переключателя
Работа противотуманных фар RX300 при ближнем/дальнем (US ver.)

разъём ( мама) подрулевого переключателя.
Работа противотуманных фар RX300 при ближнем/дальнем (US ver.)

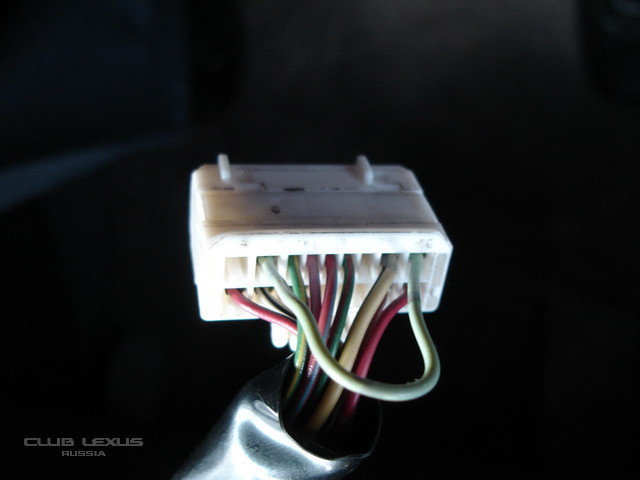

Петля из провода идёт с 10 на 17 контакт разъёма. Разрезать петлю ( можно по центру), ту часть - хвостик, которая останется от 10 контакта надо навечно засадить на корпус судна любым доступным способом.

Как достать подрулевые переключатели:
club-lexus.ru/forum/viewtopic.php?t=7156

Это процедура безгаражная на 15-20 мин.

Самое активное участие принимал DmitriyZ . Он же любезно предоставил для сложных экспериментов ( дистанционно, из другой страны) свой автомобиль.

Дополнение от DmitryZ

Camel писал(а):
Разрезать петлю ( можно по центру), ту часть - хвостик, которая останется от 10 контакта надо навечно засадить на корпус судна любым доступным способом
Рекомендую резать петлю возле 17-го контакта прямо под корень - тогда проводок дотягивается до отверстия, в которое закручивается болт, крепящий пластиковый кожух рулевой колонки (нижнюю часть) к самой колонке. Я вот так не сделал, теперь придется наращивать проводок...

P.S. Если кому что не понятно - пишите тут или читайте большую тему про ПТФ и не только. Там точно все подробно написано и не раз Wink
