Самостоятельная смена шага FM GS300 AWD 2005 USA

Информация размещена: ligvi 03-11-10. Просмотров: 28211. Суммарный рейтинг статьи: 10

Поменять шаг FM, можно на два варианта, но об этом потом. Сначала снимаем кассетную часть магнитолы.
Самостоятельная смена шага FM GS300 AWD 2005 USA
вытаскиваем заглушку под магнитоллы, ее нужно подцепить сверху и снизу, потянуть сначала сверху.
Самостоятельная смена шага FM GS300 AWD 2005 USA
подцепляем чем-нибудь мягким верх центральной консоли по краям и снимаем, она на защелках. Я смог снять руками, начинал со стороны подлокотника
Самостоятельная смена шага FM GS300 AWD 2005 USA
откручиваем два самореза крепления боковин. Сдвигаем их назад и по одной снимаем.
Самостоятельная смена шага FM GS300 AWD 2005 USA
Самостоятельная смена шага FM GS300 AWD 2005 USA
откручиваем с двух сторон по два болтика на 10. Вытаскиваем магнитоллу вместе с монитором, подцепив по краем . Там две защелки, выходит туговато. отсоединяем часть где кассеты и диски. ( фоток нет, но там все интуитивно понятно) на этом блоки раскручиваем винтики на которые указывают стрелки и аккуратно( там три шлейфа которые надо отключить) добираемся до платы потд кассетной декой.
Самостоятельная смена шага FM GS300 AWD 2005 USA
переворачиваем плату
Самостоятельная смена шага FM GS300 AWD 2005 USA
ищим места R700 и R701. Дальше варианта два. Самый простой это сопротивление из R701 перепаять на место R700 и получим шаг 0.05 (я сделал так) или съездить и купить резюки и впаять в R700 резистор 10 Ком, а в R701 4.7 Ома (не пробовал)
Самостоятельная смена шага FM GS300 AWD 2005 USA
Самостоятельная смена шага FM GS300 AWD 2005 USA

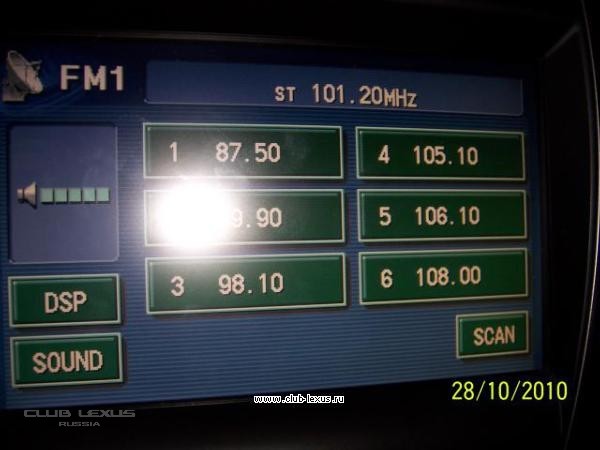

собираем все обратно и слушаем радио))) RDS работать не будет. Для его работы требуется замена процессора, но это совсем другая история.
обсуждение тут
club-lexus.ru/f...&start=0&per_page=15


про разборку нашел еще тут club-lexus.ru/f...?file=1552&mode=download
